Aufbauübersicht - diversey Taski swingo 2500 Original Bedienungsanleitung

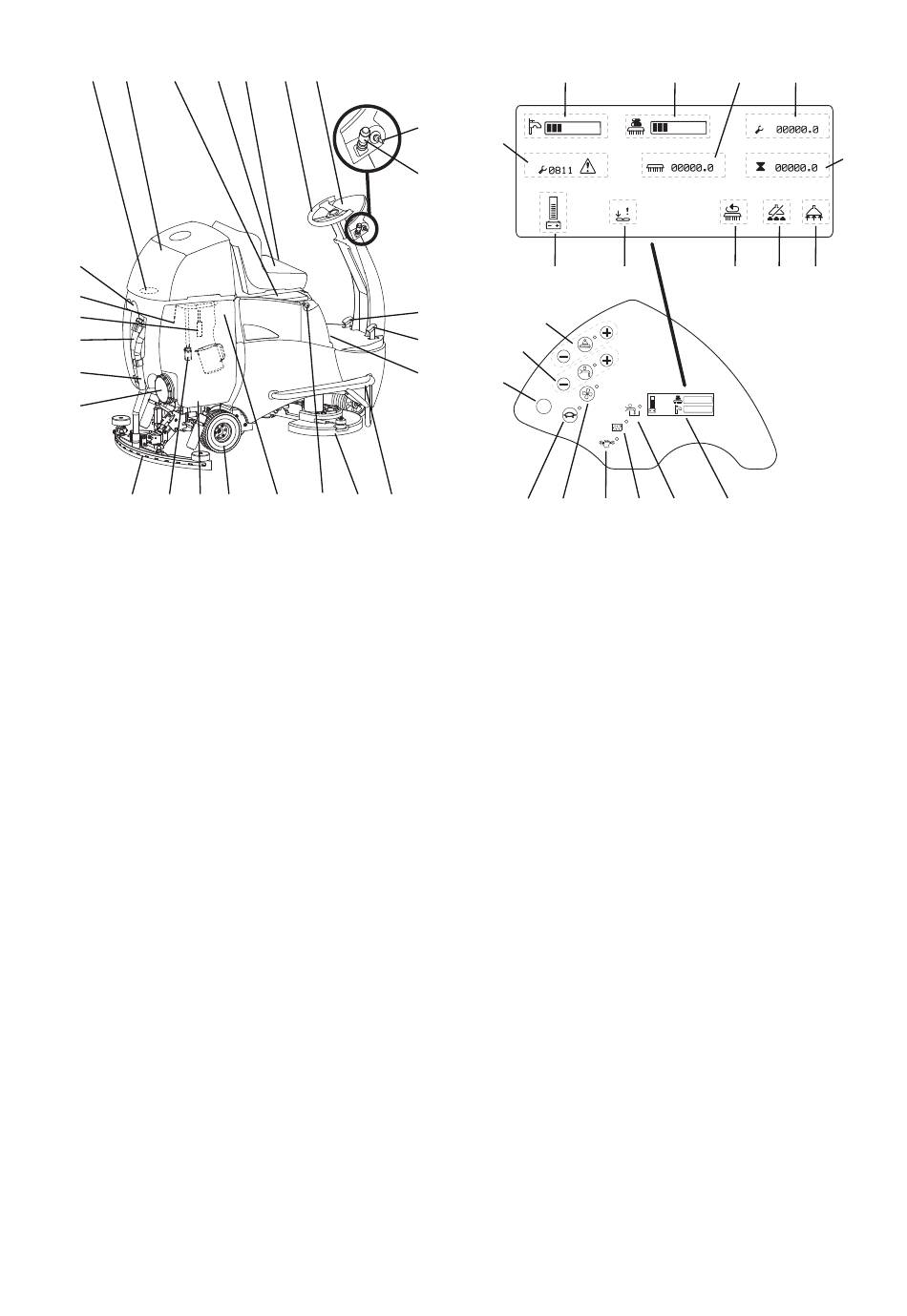

Aufbauübersicht
26 25 24 23
1
2
3
4
5
6
7 8 9 10
Düsen-/ Schlauchhalter
1
Sonde (Schmutzwassertank voll)
2
Option: Recyclingfilter
3
Schlauch Schmutzwasser
4
Saugschlauch
5
Tankdeckel
6
Saugdüse
7
Ansaugfilter
8
Schmutzwassertank
9
Antriebsrad gelenkt hinten
10
Frischwassertank (Membransack) mit Dosierbecher
11
Batterietrennstecker
12
Werkzeugaggregat
13
Rammschutz
14
Feststellbremse
15
Fahrpedal
16
Bremspedal
17
Fahrrichtungshebel für Vor- oder Rückwärtsfahrt und Hupe
18
Schlüsselschalter
19
Bedienungspult
20
Lenkrad
21
Fahrersitzverstellung
22
Fahrersitz mit Sicherheitsschalter
23
Batterieabdeckung (Hauptsicherung und Batteriestecker)
24
Tankhaube
25
Saugfilter
26
14
22 21 20
11 12 13 14
45
19
46
18
40
17
27
16
28
15
29
Display
30 31
Taste Bürsten ( +/- )
27
Taste Reinigungslösung ( +/- )
28
Taste Display
29
Taste Langsamfahrt
30
Taste Saugaggregat
31
Wartungsanzeige
32
Anzeige Schmutzwassertank voll
33
Anzeige Reinigungslösung leer
34
Displayanzeige beim Einschalten
35
Saugaggregat EIN
36
Saugaggregat AUS (Schmutzwassertank voll)
37
Werkzeugaggregat EIN
38
Störung Fahrpedal
39
Batteriestandsanzeige
40
Stunden Total
41
Stunden Service
42
Stunden Werkzeugaggregat
43
Bürstendruck EIN/AUS
44
Reinigungslösung EIN/AUS
45
Fehlercode
46
44 43
39 38
32 33 34 35
42
41
37 36
