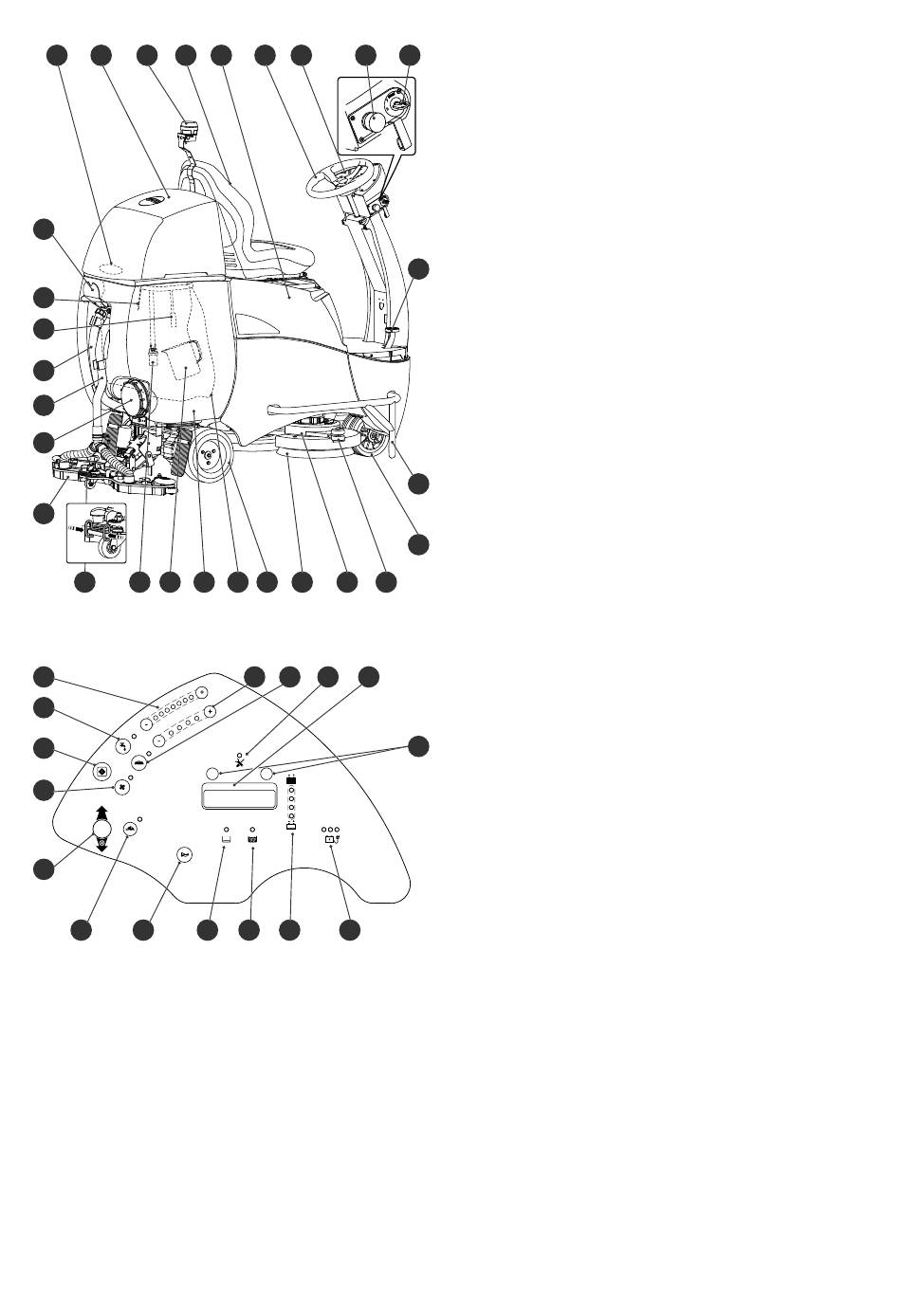

Struttura

28 27 26 25
1
2
3
4
5
6
7
8 9 10 11
29
30
31
32
33
34 35
1 Supporto tubo/beccucci
2 Sonda (serbatoio di recupero pieno)
3 Opzione: Filtro di riciclaggio
4 Tubo acqua sporca
5 Flessibile aspiratore
6 Coperchio serbatoio
7 Succhiatore
8 Molla di bloccaggio
9 Filtro di ingresso aspirazione
10 Dosatore
11 Serbatoio acqua sporca
12 Serbatoio acqua pulita (sacco membrana)
13 Ruota motrice sterzante posteriore
14 Accessorio (spazzola/pad)
15 Gruppo spazzola
16 Ruote paraurti
17 Ruota pivottante con supporto
18 Profilo di protezione
19 Pedale dell'acceleratore
20 Interruttore a chiave
21 Arresto d'emergenza
24 23 22 21
12 13 14 15
44 43 42 41
36 37 38 39
22 Pannello di comando
23 Sterzo
24 Coperchio della batteria (fusibile principale e connettore della
batteria)
20
25 Sedile con interruttore di sicurezza
26 Lampeggiante (opzionale)
27 Calotta del serbatoio
28 Filtro aspirazione
29 Chiavi di sicurezza quantità (+/-) immissione soluzione di pulizia
30 Pulsante programma di pulizia (ON / OFF)
31 Pulsante programma (ON / OFF)
32 Pulsante gruppo aspiratore (ON / OFF)
33 Pulsante retromarcia
34 Pulsante corsa lenta (ON/OFF)
35 Pulsante clacson
36 Spia serbatoio acqua pulita vuoto
37 Indicatore serbatoio di recupero pieno
38 Indicatore livello batterie
19
39 Indicatore stato caricabatterie
40 Tasti di servizio
41 Display
42 Indicatore led di servizio
43 Pulsante azionamento gruppo spazzole (ON/OFF)
44 Tasto azionamento utensile, livello di pressione (+ / -)
18
17
16
