4.2.3 Zusammenbau der Saugent-
nahme
Bei Montage der Schläuche beachten:
Förder- und Rückluftschlauch montieren
Die Schläuche müssen elektrisch mit dem Gegenstück
verbunden werden, um eine durchgehende Erdung zu
gewährleisten.
1. Erdungslitzen an allen Schlauchenden ca. 5 cm freile-
gen und nach innen in den Schlauch biegen.

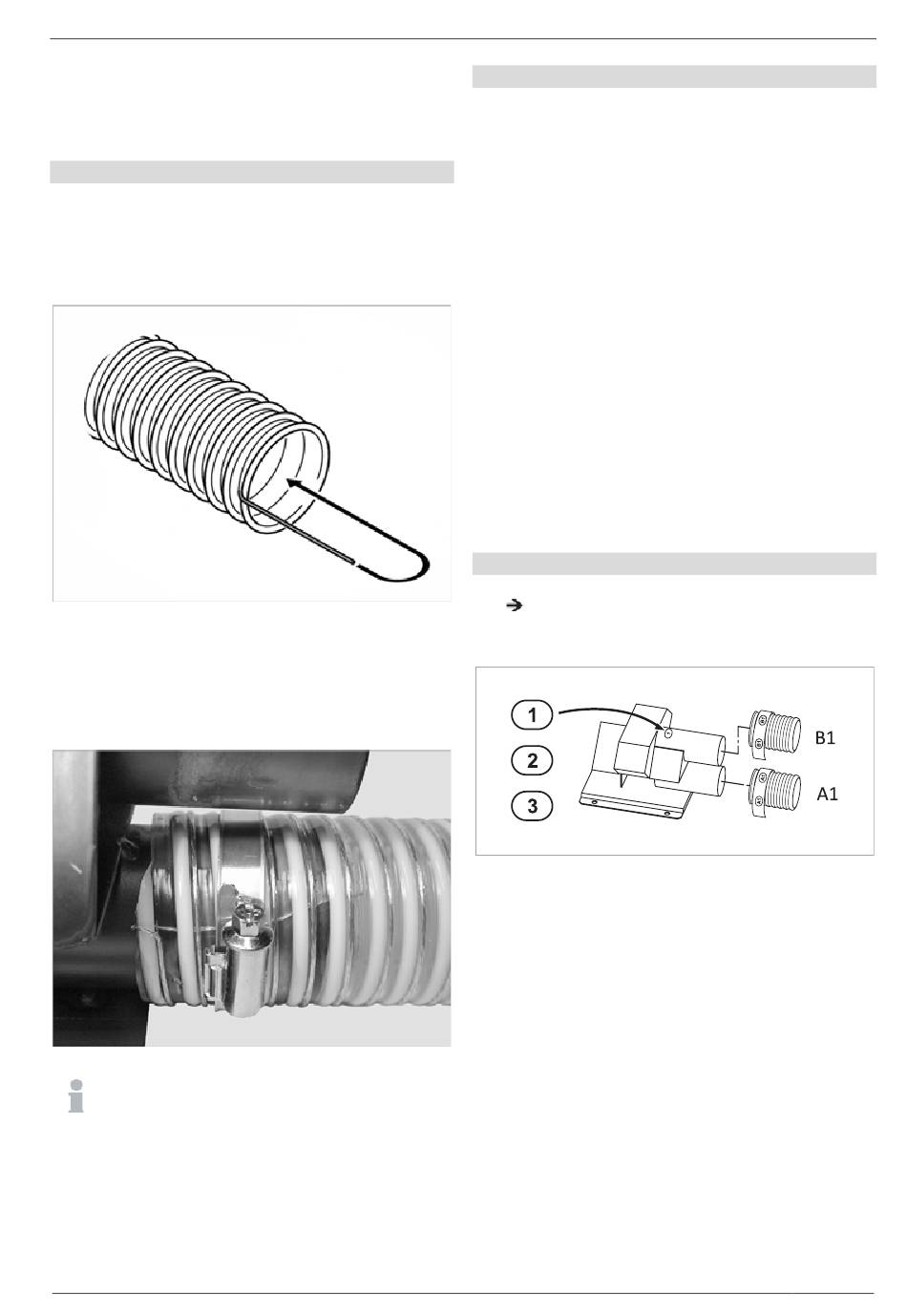

Abb. 39: Erdungslitzen einbiegen
2. Schlauchklemmen über Schlauch schieben und auf An-
schlüsse stecken. Erdungsdraht muss dabei guten Kon-
takt zu den Anschlüssen haben, gegebenenfalls Be-
schichtung am Rohr abfeilen. Schlauchklemmen fest-
ziehen.
Abb. 40: Schlauchklemmen montieren
Bei Schwergängigkeit beim Aufstecken Anschlüsse
nur mit Wasser befeuchten (kein Gleitmittel ver-
wenden).
SOLVIS MAL-LI-4-RAT · Technische Änderungen vorbehalten · 30982-3c
Montagereihenfolge
1. Ansaugsonden am Lagerraumboden montieren.
2. Abdeckbleche innen und außen an die Wanddurchfüh-
rung zum Lagerraum montieren.
3. Förder- und Rückluftschläuche an die Sonden anschlie-
ßen, im Lagerraum verlegen und außerhalb des Lager-
raumes zuschneiden.
4. Umschalteinheit montieren.
5. Wenn die Wand einen Brandabschnitt darstellt: Brand-
schutzmanschetten montieren.
6. Förder- und Rückluftschläuche an Umschalteinheit an-
schließen.
7. Förder- und Rückluftschlauch von Umschalteinheit bis
zum Kessel bzw. Saugturbine zuschneiden und verle-
gen.
8. Förder- und Rückluftschlauch an Umschalteinheit an-
schließen.
9. Wenn die Wand einen Brandabschnitt darstellt: Seit-
enteile der Brandschutz-Einheit montieren.
10. Förder- und Rückluftschlauch an Kessel bzw. Saugtur-
bine anschließen.
Ansaugsonden montieren
1. Ansaugsonden der Reihe nach gemäß Schema (siehe
Abb. 38, S. 22) so aufteilen, dass der Lagerraum
bestmöglich entleert werden kann.
2. Aufkleber 1, 2 bis 8 auf Ansaugsonden kleben.
Abb. 41: Ansaugsonde
B1 Rückluftschlauch
A1 Förderschlauch
3. Ansaugsonden ausrichten und Befestigungslöcher für
Dübel Ø 8 mm bohren.
4. Die Ansaugsonden der Reihe nach am Boden fest-
schrauben.
Mauerdurchführung
Die Umschalteinheit wird an eine Wand außen am Lager-
raum montiert. Sie gilt mit der Brandschutz-Einheit (Zube-
hör, bitte extra bestellen) als geprüfte, rückbrandsichere
Einrichtung und entspricht den aktuellen brandschutztech-
nischen Anforderungen.
Mindestabstände zur Umschalteinheit
Die Umschalteinheit muss so montiert werden, dass ein
problemloser Zugang von außen gewährleistet ist. Die
Schläuche müssen bei der Umschalteinheit genügend lang
