Solvis SolvisLino 4 Montageanleitung Seite 24

4 Montage
sein (Schlauchlängenzugabe mind. 250 mm). Sie dürfen
nicht fest fixiert werden (Schläuche werden im Betrieb um
180° gedreht). Die Raumhöhe muss mindestens 1,8 m be-
tragen.

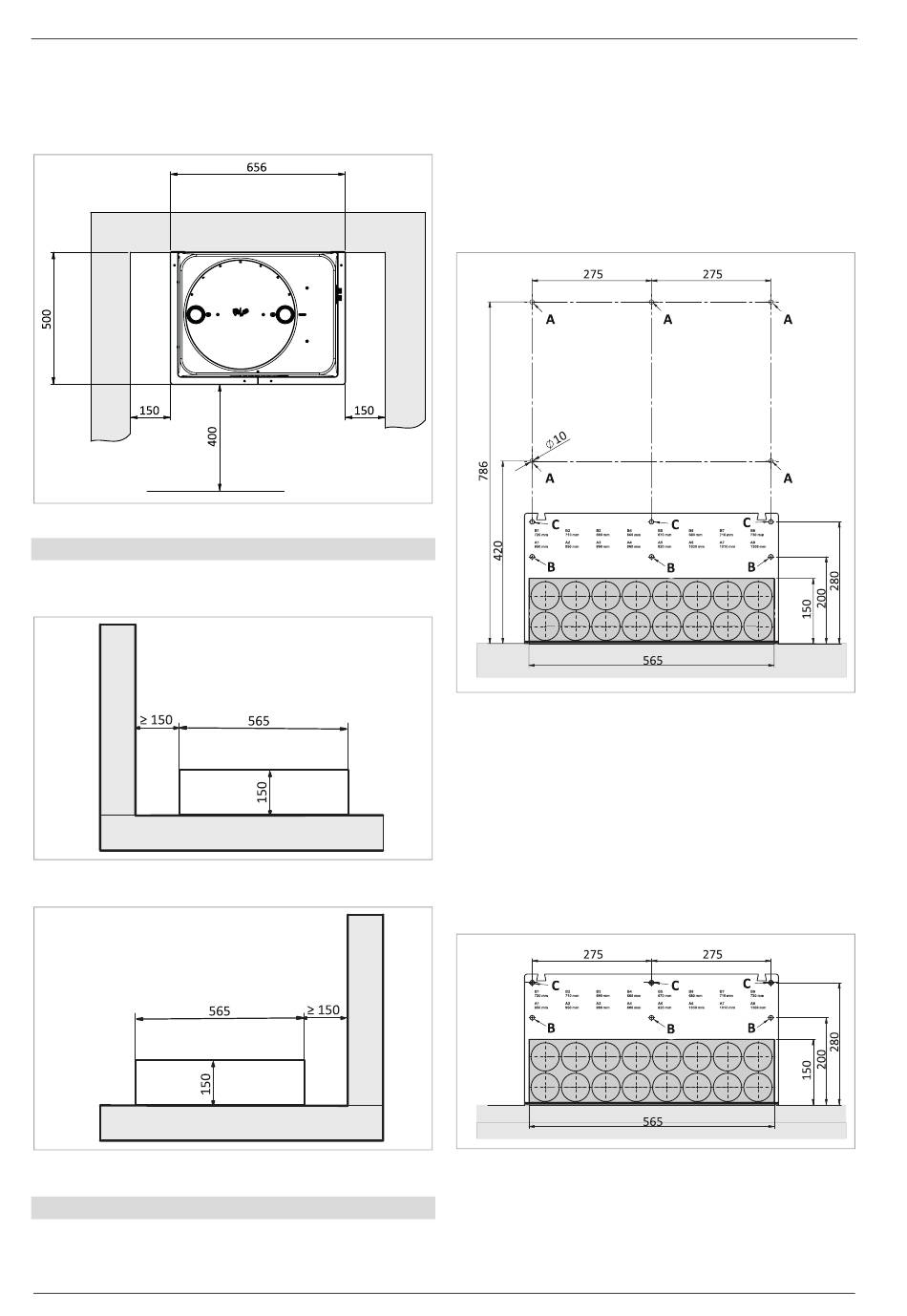

Abb. 42: Umschalteinheit, Ansicht von oben (alle Maße in mm)
Mauerdurchführung erstellen
1. Durchführung mit ca. 150 x 565 mm für Umschaltein-
heit vorbereiten.
Abb. 43: Mauerdurchführung für Umschalteinheit, Wand links – Vorderan-
sicht
Abb. 44: Mauerdurchführung für Umschalteinheit, Wand rechts – Vorder-
ansicht
Abdeckbleche montieren
1. An der Außenwand zum Lagerraum die Befestigungslö-
cher A, Ø10 mm (Messing-Dübel), für Umschalteinheit
24
und B, Ø8 mm (Dübel F8) für die Schlauchdurchführung
bohren.
2. Das Abdeckblech außen mit den 3 unteren Bohrungen
provisorisch anschrauben.
Falls die unteren Montagelöcher (B) keine ordnungsge-
mäße Befestigung der Dübel F8 ermöglichen, kann die
Schlauchdurchführung zusätzlich mit den oberen Bohrun-
gen (C) befestigt werden.
Abb. 45: Befestigungslöcher bohren, Abdeckblech montieren
3. An der Innenwand des Lagerraumes die Befestigungs-
löcher B, Ø8 mm (Dübel F8) für die Schlauchdurchfüh-
rung bohren.
4. Das Abdeckblech innen mit den 3 unteren Bohrungen
provisorisch anschrauben.
Falls die unteren Montagelöcher (B) keine ordnungsge-
mäße Befestigung der Dübel F8 ermöglichen, kann die
Schlauchdurchführung zusätzlich mit den oberen Bohrun-
gen (C) befestigt werden.
Abb. 46: Befestigungslöcher bohren, Abdeckblech montieren
5. Beide Abdeckbleche ausrichten und festschrauben.
