... 5 Installation
... Elektrische Anschlüsse
Anschluss am Gerät
1 Kabelverschraubung
2 Blindstopfen
3 Anschlussklemmen für Steckmodule für digitale / analoge Rückmeldung

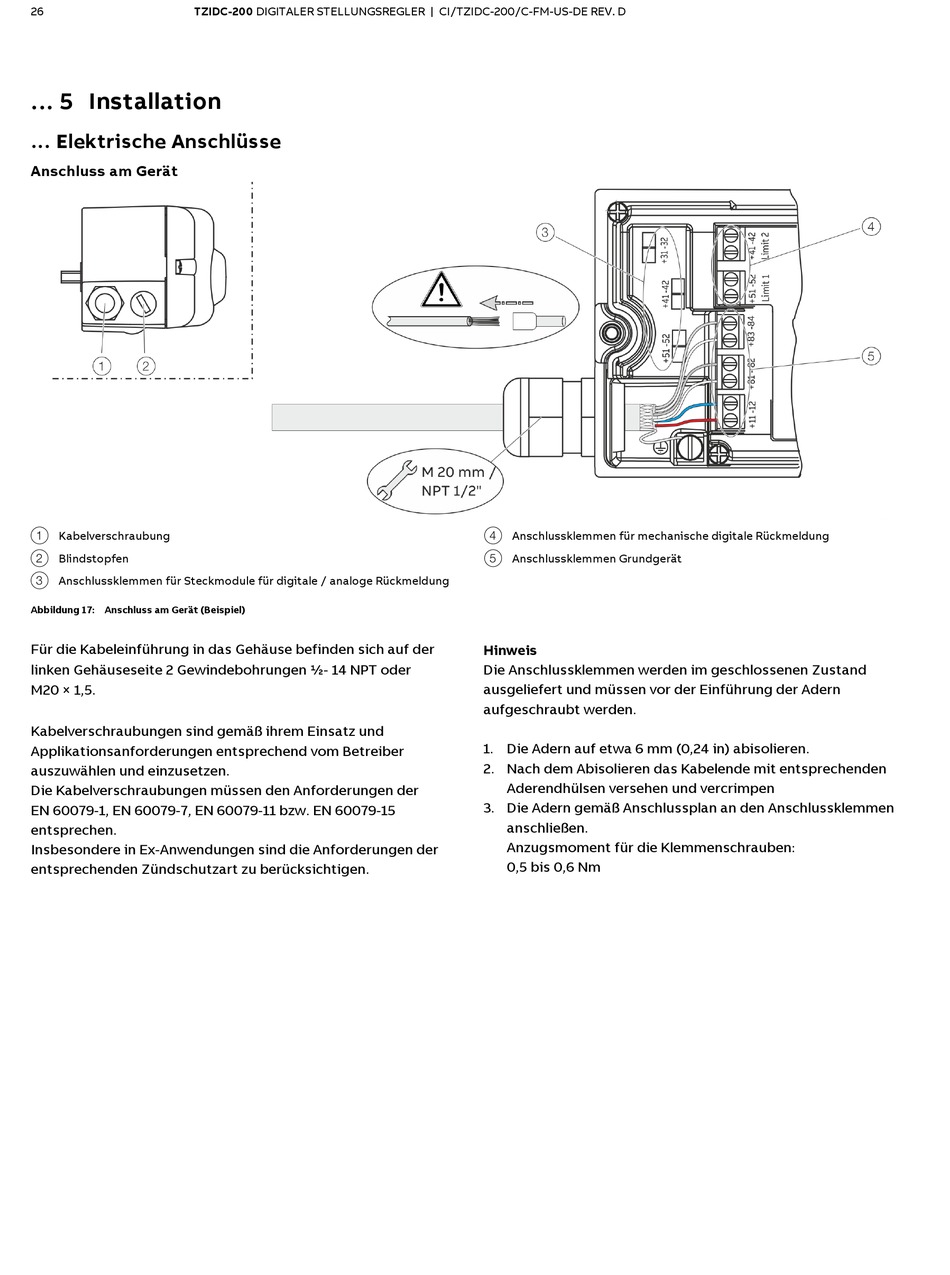

Abbildung 17: Anschluss am Gerät (Beispiel)
Für die Kabeleinführung in das Gehäuse befinden sich auf der
linken Gehäuseseite 2 Gewindebohrungen ½- 14 NPT oder
M20 × 1,5.
Kabelverschraubungen sind gemäß ihrem Einsatz und
Applikationsanforderungen entsprechend vom Betreiber
auszuwählen und einzusetzen.
Die Kabelverschraubungen müssen den Anforderungen der
EN 60079-1, EN 60079-7, EN 60079-11 bzw. EN 60079-15
entsprechen.
Insbesondere in Ex-Anwendungen sind die Anforderungen der
entsprechenden Zündschutzart zu berücksichtigen.
4 Anschlussklemmen für mechanische digitale Rückmeldung
5 Anschlussklemmen Grundgerät
Hinweis
Die Anschlussklemmen werden im geschlossenen Zustand
ausgeliefert und müssen vor der Einführung der Adern
aufgeschraubt werden.
1. Die Adern auf etwa 6 mm (0,24 in) abisolieren.
2. Nach dem Abisolieren das Kabelende mit entsprechenden
Aderendhülsen versehen und vercrimpen
3. Die Adern gemäß Anschlussplan an den Anschlussklemmen
anschließen.
Anzugsmoment für die Klemmenschrauben:
0,5 bis 0,6 Nm
