ABB TZID-C Kurzanleitung

Stellungsregler TZID-C
Inbetriebnahme
1. pneumatische Hilfsenergie einspeisen
2. Sollwertstrom 4...20 mA am Analogeingang (Klemmen
+11/-12) einspeisen
3. Anbau kontrollieren, hierzu
- drücken und halten
MODE
- zusätzlich so lange
1.3 (Handverstellung im Sensorbereich) angezeigt wird
- loslassen
MODE
- oder drücken, um den Antrieb in die mechani-
schen Endlagen zu fahren, und Endlagen prüfen;
angezeigt wird der Drehwinkel in Grad
Empfohlene Werte für die Endlagen:
> -28° und < +28° für Linearantriebe
> -57° und < +57° für Schwenkantriebe
Mindestwinkel: 25°
4. in die Konfigurationsebene wechseln, hierzu
- und gleichzeitig drücken und halten
- zusätzlich kurz
ENTER
- Countdown von 3 auf 0 abwarten
- und loslassen
Parameter 1.0 in Parametergruppe P1._ wird automatisch
aufgerufen.
5. Antriebsart festlegen (Parameter P1.0), hierzu mit
ROTARY oder LINEAR auswählen
Diesen Schritt unbedingt vor dem Selbstab-
gleich (Schritt 6) durchführen
6. Selbstabgleich starten, hierzu
- drücken und halten
MODE
- zusätzlich kurz drücken, bis die Anzeige "P1.1"
erscheint
- loslassen
MODE
- drücken und bis zum Ablauf des Countdowns
ENTER
halten
- loslassen
ENTER
Selbstabgleich wird gestartet
- wenn mit "COMPLETE" ein erfolgreicher Selbstab-
gleich angezeigt wird, kurz mit
Hinweis: Tritt während des Selbstabgleichs ein Fehler
auf, wird er mit einer Fehlermeldung abgebrochen.
7. bei kritischen (z.B. sehr kleinen) Antrieben ggf. Toleranz-
band einstellen; normalerweise ist dieser Schritt nicht nötig
8. ggf. die Einstellungen testen
9. Einstellungen speichern, hierzu:
- drücken und halten
MODE
- zusätzlich kurz drücken, bis "P1.4" erscheint
- loslassen
MODE
- mit oder den Parameter auf NV_SAVE setzen
- drücken und bis zum Ablauf des Countdowns
ENTER
halten, dann
ENTER
Die Einstellungen werden netzausfallsicher gespeichert.
Das Gerät kehrt in die Arbeitsebene zurück. Die letzte
aktive Betriebsart wird wieder aktiviert.
ABB Automation Products GmbH
Schillerstrasse 72 · D-32425 Minden
Tel.: +49 (0) 57 18 30 - 0 · Fax: +49 (0) 57 18 30 - 18 60
http://www.abb.de/aktorik oder http://www.abb.com
oder drücken, bis Betriebsart
drücken
oder
bestätigen
ENTER
loslassen
Kurzanleitung

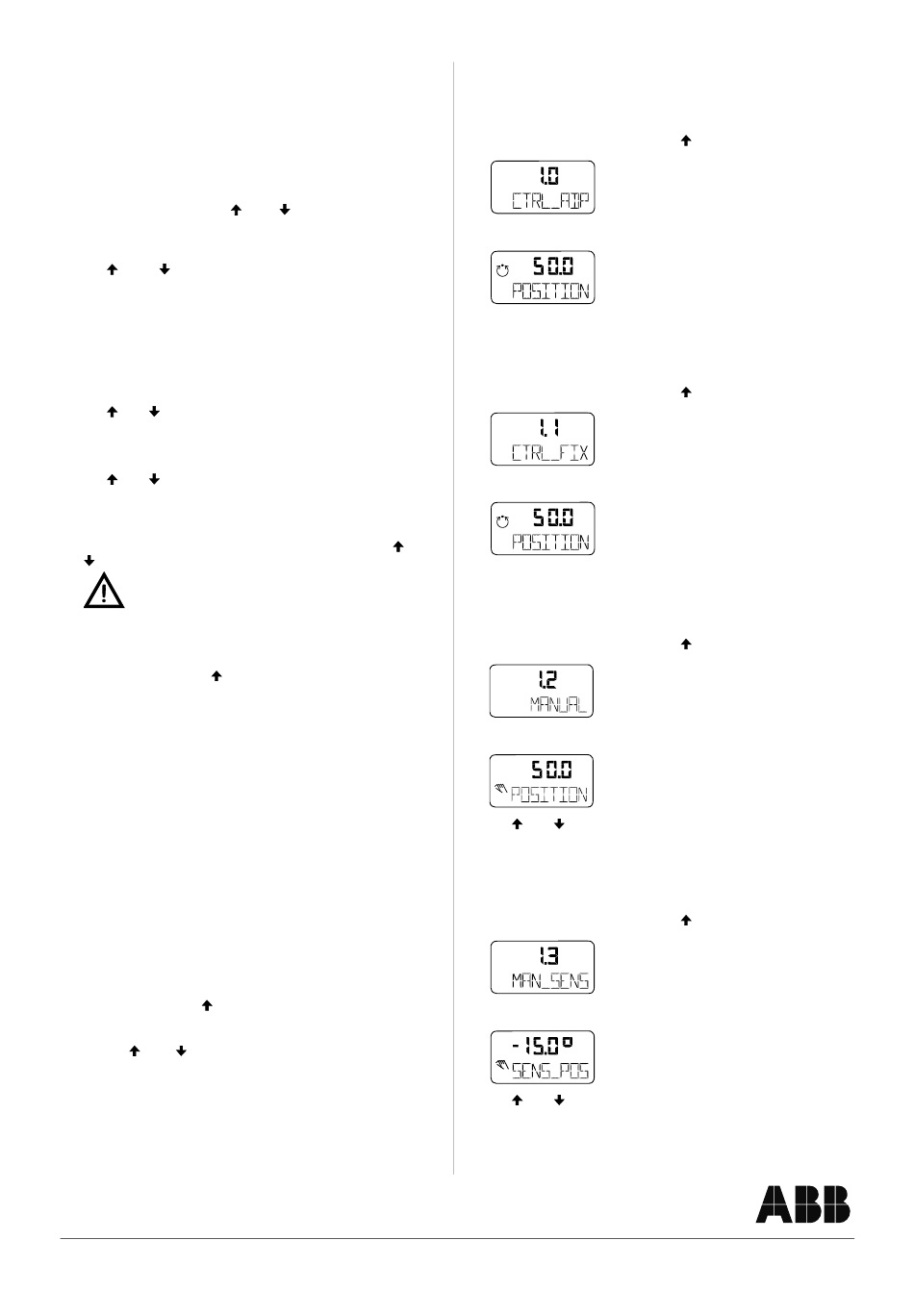

Betriebsart wählen
Betriebsart 1.0: Regelung mit Adaption
• drücken und halten
MODE
• zusätzlich so oft wie nötig kurz
° C
%
• wird angezeigt
mA
conf
• loslassen
MODE
°
C
%
• erscheint, Regelung mit Adaption läuft
mA
conf
Betriebsart 1.1: Regelung ohne Adaption
• drücken und halten
MODE
• zusätzlich so oft wie nötig kurz
°
C
%
• mA wird angezeigt
conf
• loslassen
MODE
° C
%
• erscheint, Regelung ohne Adaption läuft
mA
conf
Betriebsart 1.2: Handverstellung im Hubbereich
• drücken und halten
MODE
• zusätzlich so oft wie nötig kurz
° C
%
• mA wird angezeigt
conf
• loslassen
MODE
° C
%
• erscheint
mA
conf
• Mit und Position im Hubbereich einstellen
Betriebsart 1.3: Handverstellung im Sensorbereich
• drücken und halten
MODE
• zusätzlich so oft wie nötig kurz
° C
%
• wird angezeigt
mA
conf
• loslassen
MODE
°
C
%
• erscheint
mA
conf
• Mit und Position im Sensorbereich einstellen
42/18-68 XA
drücken
drücken
drücken
drücken
Technische Änderungen vorbehalten
Printed in the Fed. Rep. of Germany
42/18-68 XA Rev. 1.0
Ausgabe 04.01
