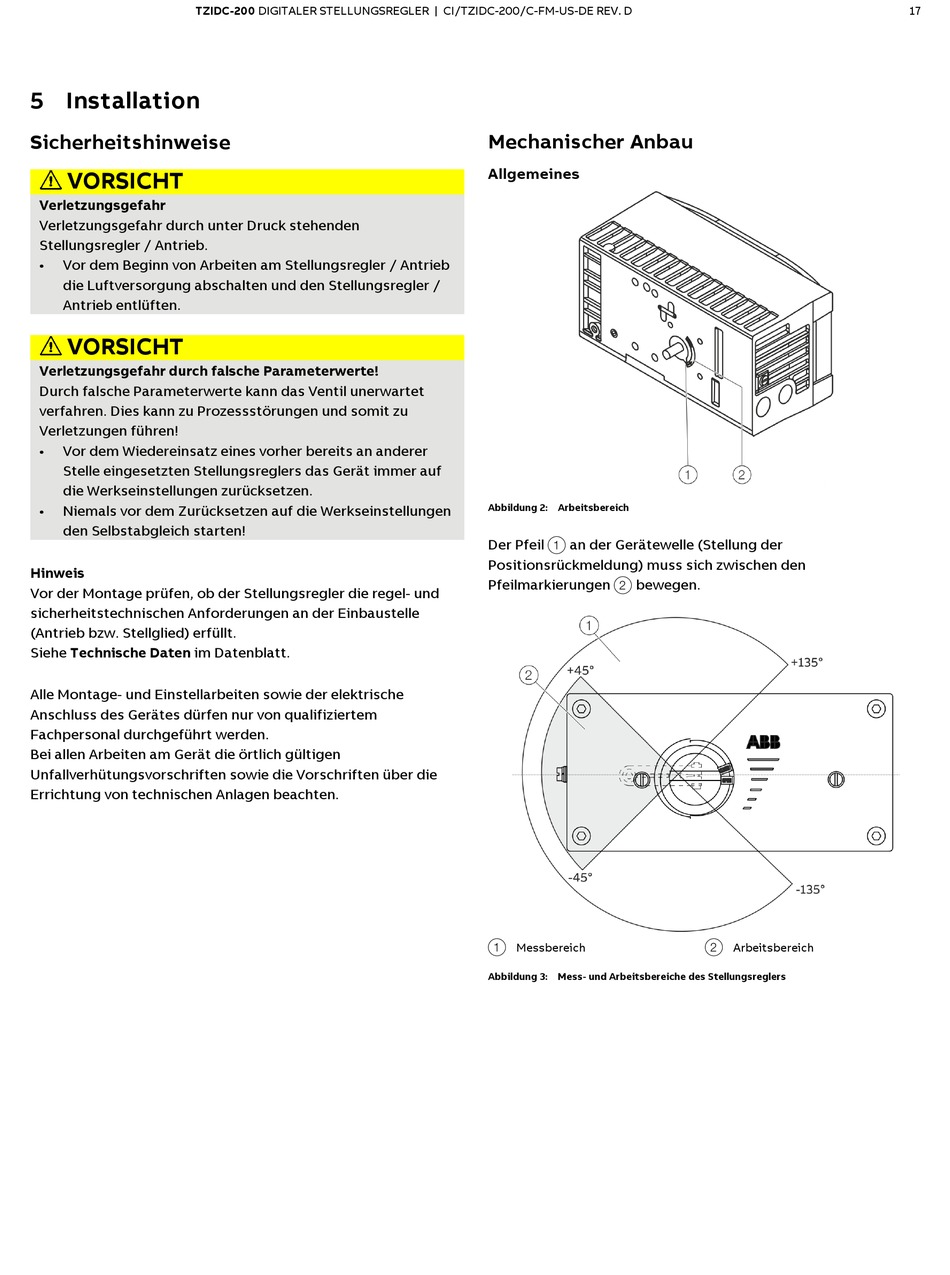

5 Installation

Sicherheitshinweise

VORSICHT
Verletzungsgefahr
Verletzungsgefahr durch unter Druck stehenden
Stellungsregler / Antrieb.
• Vor dem Beginn von Arbeiten am Stellungsregler / Antrieb
die Luftversorgung abschalten und den Stellungsregler /
Antrieb entlüften.
VORSICHT
Verletzungsgefahr durch falsche Parameterwerte!
Durch falsche Parameterwerte kann das Ventil unerwartet
verfahren. Dies kann zu Prozessstörungen und somit zu
Verletzungen führen!
• Vor dem Wiedereinsatz eines vorher bereits an anderer
Stelle eingesetzten Stellungsreglers das Gerät immer auf
die Werkseinstellungen zurücksetzen.
• Niemals vor dem Zurücksetzen auf die Werkseinstellungen
den Selbstabgleich starten!
Hinweis
Vor der Montage prüfen, ob der Stellungsregler die regel- und
sicherheitstechnischen Anforderungen an der Einbaustelle
(Antrieb bzw. Stellglied) erfüllt.
Siehe Technische Daten im Datenblatt.
Alle Montage- und Einstellarbeiten sowie der elektrische
Anschluss des Gerätes dürfen nur von qualifiziertem
Fachpersonal durchgeführt werden.
Bei allen Arbeiten am Gerät die örtlich gültigen
Unfallverhütungsvorschriften sowie die Vorschriften über die
Errichtung von technischen Anlagen beachten.

Mechanischer Anbau

Allgemeines

Abbildung 2: Arbeitsbereich
Der Pfeil an der Gerätewelle (Stellung der
1
Positionsrückmeldung) muss sich zwischen den
Pfeilmarkierungen 2 bewegen.
1 Messbereich
Abbildung 3: Mess- und Arbeitsbereiche des Stellungsreglers
2 Arbeitsbereich
