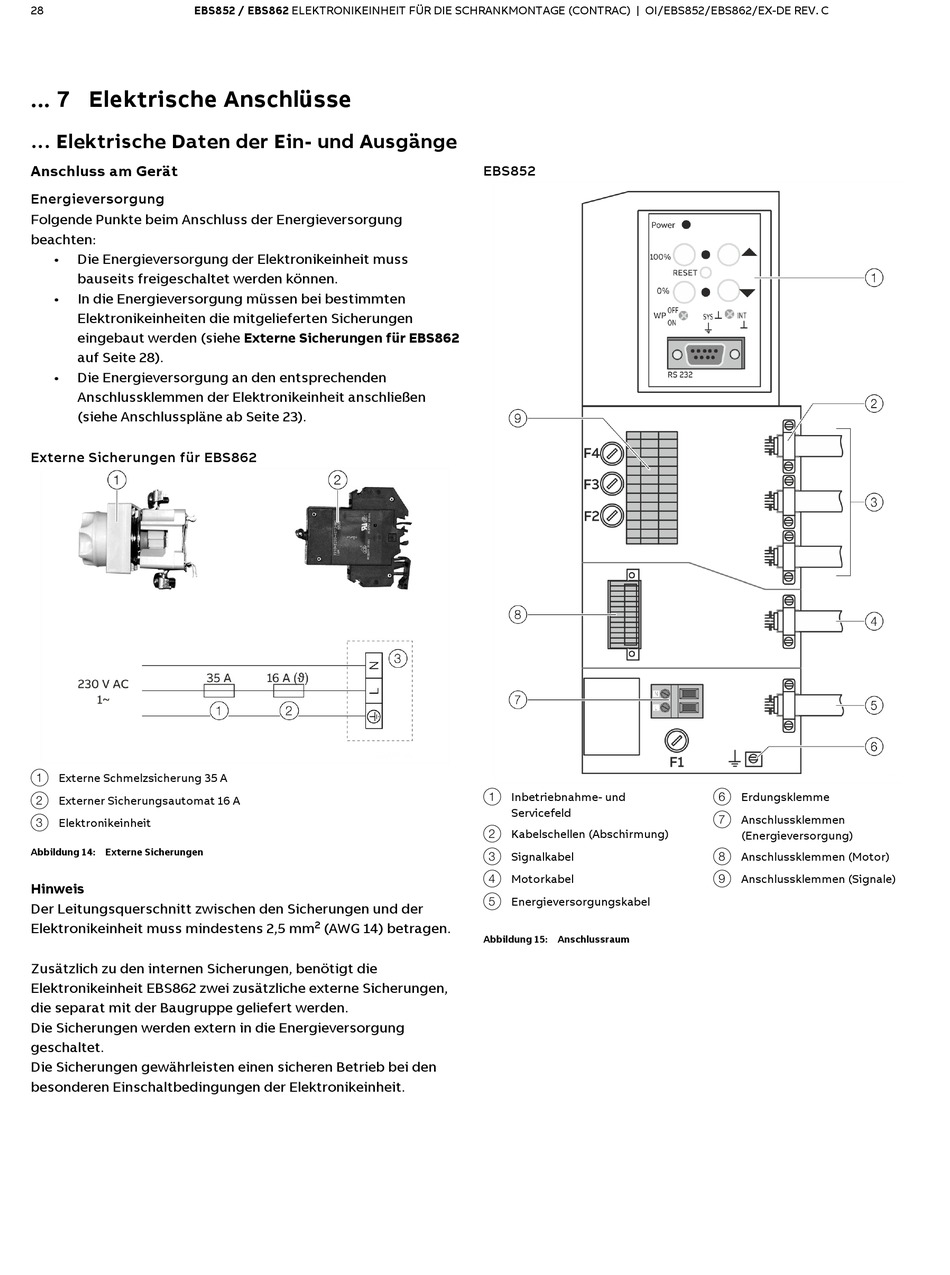

28 EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C
... 7 Elektrische Anschlüsse
... Elektrische Daten der Ein- und Ausgänge
Anschluss am Gerät
Energieversorgung
Folgende Punkte beim Anschluss der Energieversorgung
beachten:
• Die Energieversorgung der Elektronikeinheit muss
bauseits freigeschaltet werden können.
• In die Energieversorgung müssen bei bestimmten
Elektronikeinheiten die mitgelieferten Sicherungen
eingebaut werden (siehe Externe Sicherungen für EBS862
auf Seite 28).
• Die Energieversorgung an den entsprechenden
Anschlussklemmen der Elektronikeinheit anschließen
(siehe Anschlusspläne ab Seite 23).
Externe Sicherungen für EBS862
1 Externe Schmelzsicherung 35 A
2 Externer Sicherungsautomat 16 A
3 Elektronikeinheit
Abbildung 14: Externe Sicherungen
Hinweis
Der Leitungsquerschnitt zwischen den Sicherungen und der
Elektronikeinheit muss mindestens 2,5 mm
Zusätzlich zu den internen Sicherungen, benötigt die
Elektronikeinheit EBS862 zwei zusätzliche externe Sicherungen,
die separat mit der Baugruppe geliefert werden.
Die Sicherungen werden extern in die Energieversorgung
geschaltet.
Die Sicherungen gewährleisten einen sicheren Betrieb bei den
besonderen Einschaltbedingungen der Elektronikeinheit.
EBS852
1 Inbetriebnahme- und
2 Kabelschellen (Abschirmung)
3 Signalkabel
4 Motorkabel
5 Energieversorgungskabel
2
(AWG 14) betragen.
Abbildung 15: Anschlussraum
Servicefeld
6 Erdungsklemme
7 Anschlussklemmen
(Energieversorgung)
8 Anschlussklemmen (Motor)
9 Anschlussklemmen (Signale)
