... 5 Installation
... Mechanischer Anbau

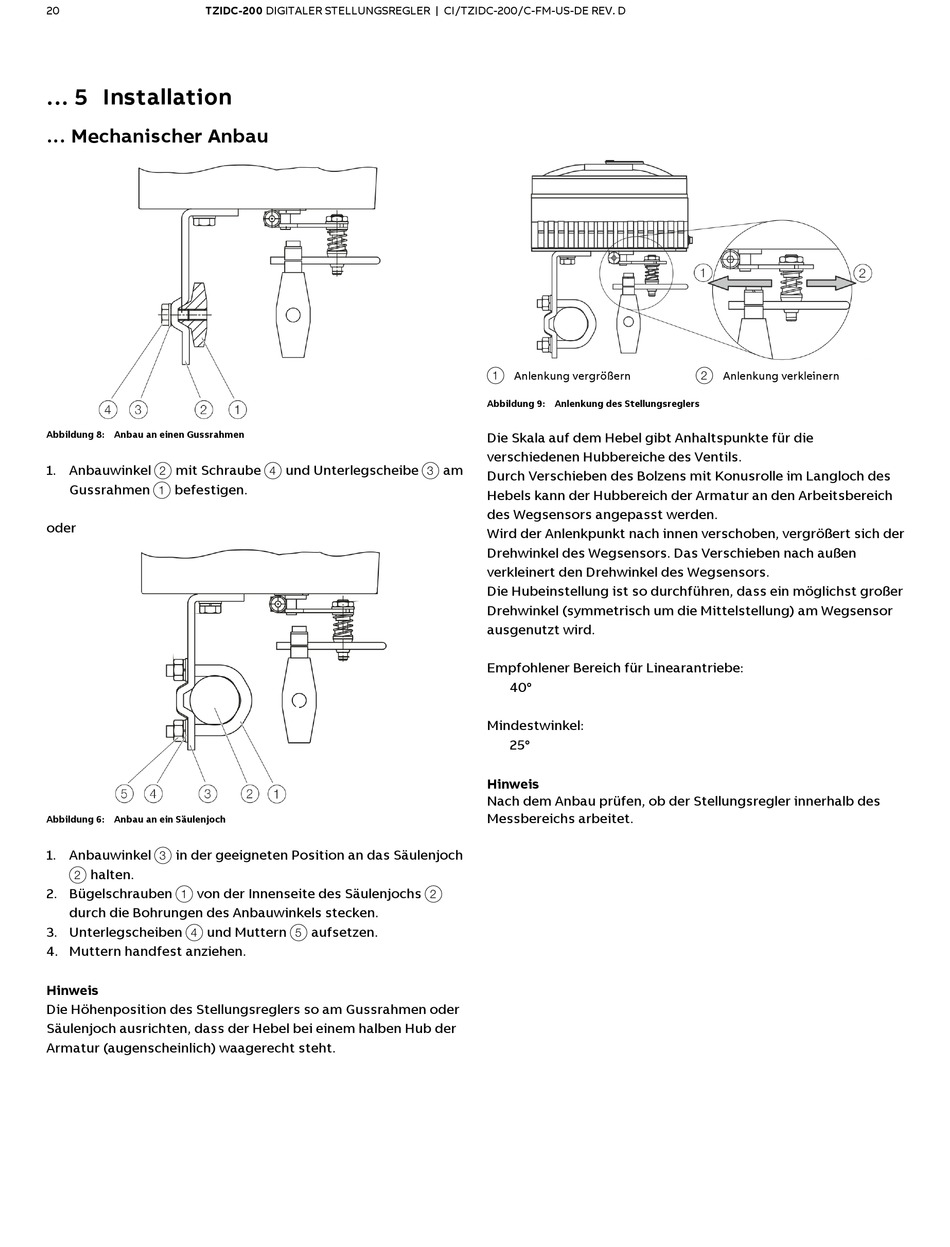

Abbildung 8: Anbau an einen Gussrahmen
1. Anbauwinkel mit Schraube
2
Gussrahmen 1 befestigen.
oder
Abbildung 6: Anbau an ein Säulenjoch
1. Anbauwinkel 3 in der geeigneten Position an das Säulenjoch
2 halten.
2. Bügelschrauben 1 von der Innenseite des Säulenjochs
durch die Bohrungen des Anbauwinkels stecken.
3. Unterlegscheiben 4 und Muttern
4. Muttern handfest anziehen.
Hinweis
Die Höhenposition des Stellungsreglers so am Gussrahmen oder
Säulenjoch ausrichten, dass der Hebel bei einem halben Hub der
Armatur (augenscheinlich) waagerecht steht.
und Unterlegscheibe
4 3
2
5 aufsetzen.
1 Anlenkung vergrößern
Abbildung 9: Anlenkung des Stellungsreglers
Die Skala auf dem Hebel gibt Anhaltspunkte für die
verschiedenen Hubbereiche des Ventils.
am
Durch Verschieben des Bolzens mit Konusrolle im Langloch des
Hebels kann der Hubbereich der Armatur an den Arbeitsbereich
des Wegsensors angepasst werden.
Wird der Anlenkpunkt nach innen verschoben, vergrößert sich der
Drehwinkel des Wegsensors. Das Verschieben nach außen
verkleinert den Drehwinkel des Wegsensors.
Die Hubeinstellung ist so durchführen, dass ein möglichst großer
Drehwinkel (symmetrisch um die Mittelstellung) am Wegsensor
ausgenutzt wird.
Empfohlener Bereich für Linearantriebe:
40°
Mindestwinkel:
25°
Hinweis
Nach dem Anbau prüfen, ob der Stellungsregler innerhalb des
Messbereichs arbeitet.
2 Anlenkung verkleinern
