22 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D
... 5 Installation
... Mechanischer Anbau

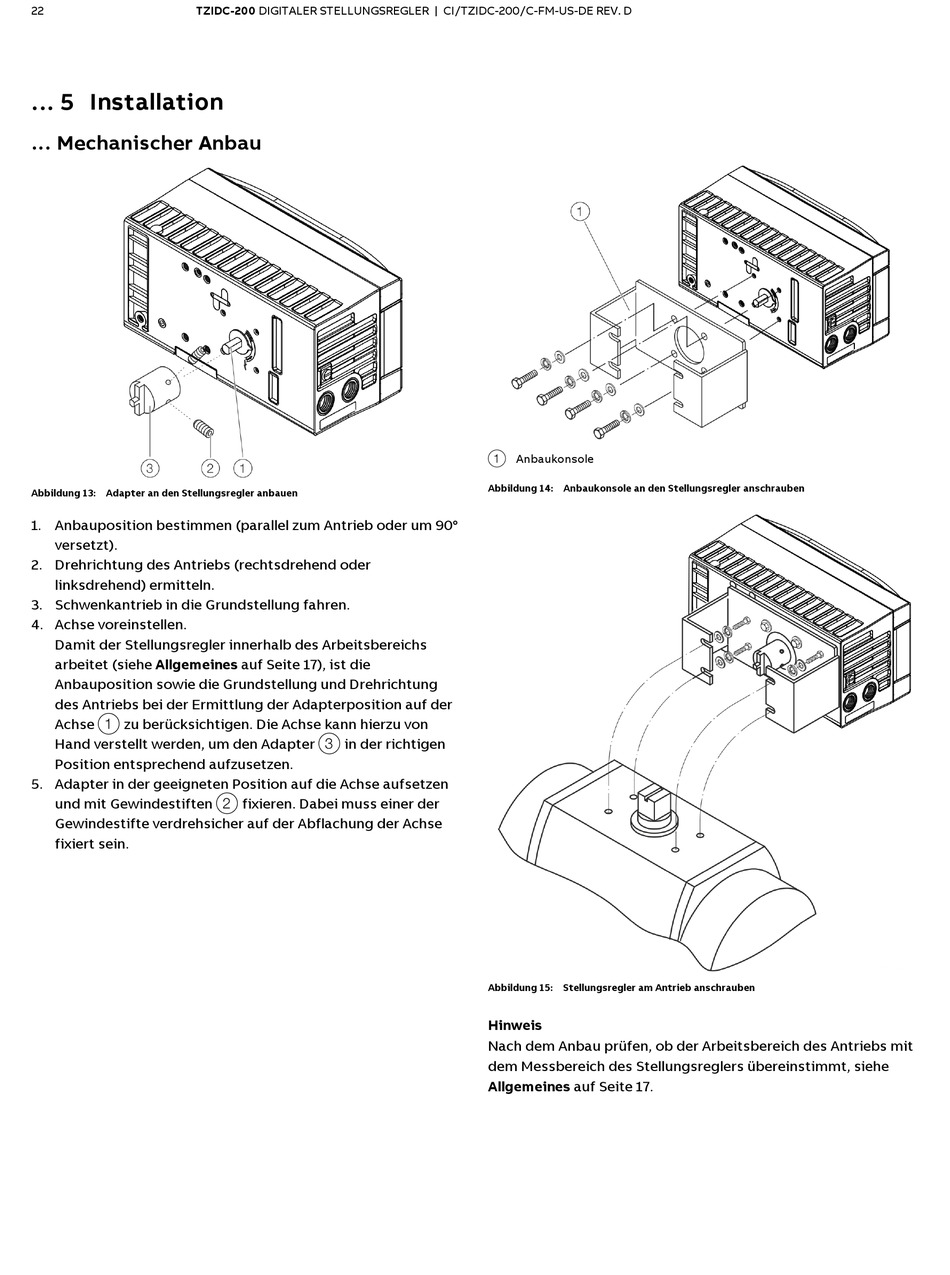

Abbildung 13: Adapter an den Stellungsregler anbauen
1. Anbauposition bestimmen (parallel zum Antrieb oder um 90°
versetzt).
2. Drehrichtung des Antriebs (rechtsdrehend oder
linksdrehend) ermitteln.
3. Schwenkantrieb in die Grundstellung fahren.
4. Achse voreinstellen.
Damit der Stellungsregler innerhalb des Arbeitsbereichs
arbeitet (siehe Allgemeines auf Seite 17), ist die
Anbauposition sowie die Grundstellung und Drehrichtung
des Antriebs bei der Ermittlung der Adapterposition auf der
Achse 1 zu berücksichtigen. Die Achse kann hierzu von
Hand verstellt werden, um den Adapter 3 in der richtigen
Position entsprechend aufzusetzen.
5. Adapter in der geeigneten Position auf die Achse aufsetzen
und mit Gewindestiften 2 fixieren. Dabei muss einer der
Gewindestifte verdrehsicher auf der Abflachung der Achse
fixiert sein.
1 Anbaukonsole
Abbildung 14: Anbaukonsole an den Stellungsregler anschrauben
Abbildung 15: Stellungsregler am Antrieb anschrauben
Hinweis
Nach dem Anbau prüfen, ob der Arbeitsbereich des Antriebs mit
dem Messbereich des Stellungsreglers übereinstimmt, siehe
Allgemeines auf Seite 17.
