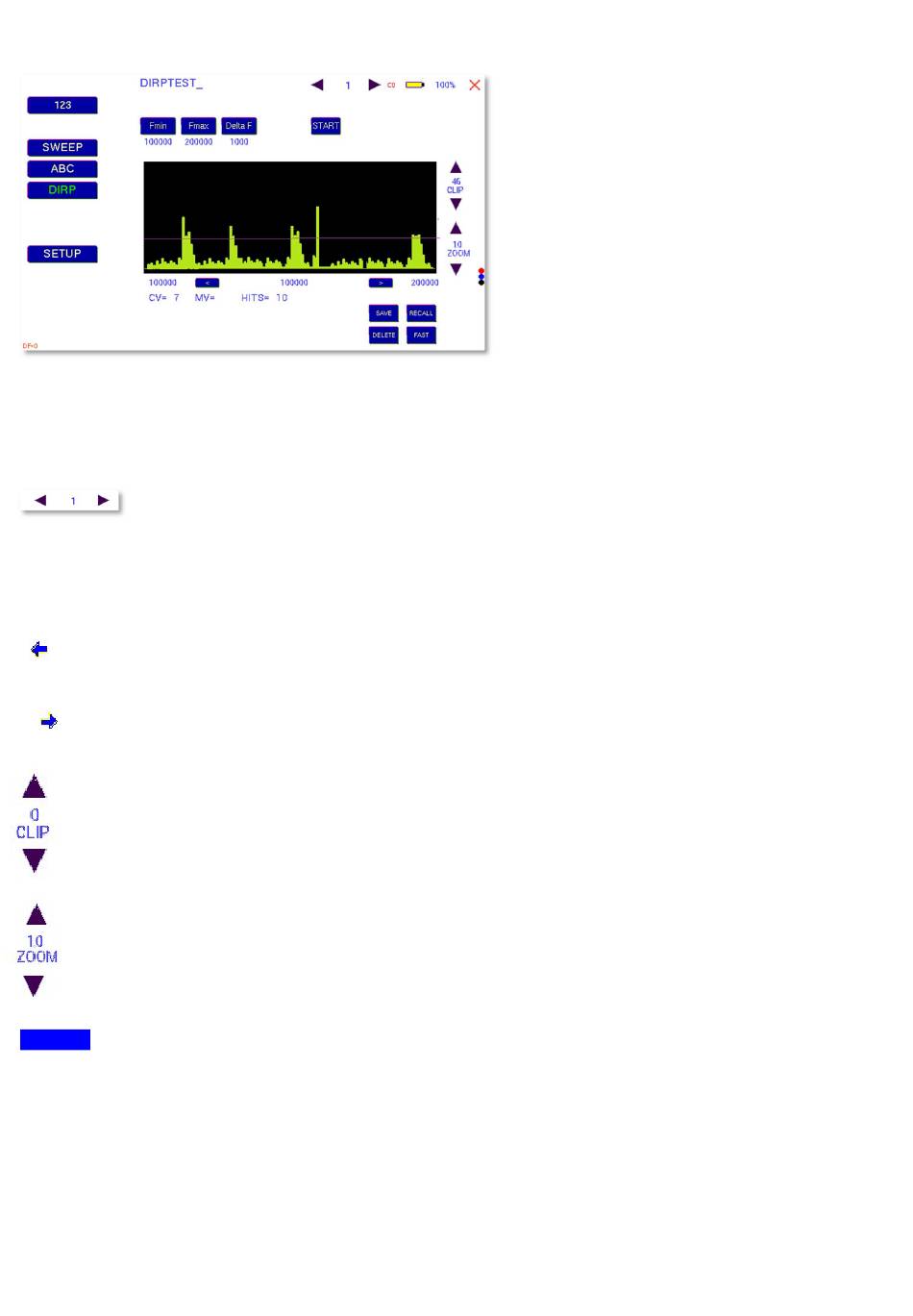

Beispiel einer aus dem Speicher aufgerufenen "DIRP" Analyse:
Der abgebildete Bildschirm zeigt alle Details einer Analyse, darunter die Einstellungen für "Fmin", "Fmax",
"DELTA F" und für den Clipping Level "CL = 46" (die violette Linie), sodass 10 HITS (gemessene Werte von
Resonanzen) entstehen.
Um ein Programm auszuwählen, aus dem die DIRP Grafik und die Resultate aus dem
Speicher gelesen werden sollen, drücken Sie den linken oder rechten Pfeil.
Die DIRP Resultate einer Sitzung werden in einem temporären Speichergesichert. Recall ruft
den Inhalt des Zwischenspeichers auf. SAVE sichert den Inhalt des Zwischenspeichers auf dem gewählten
Programmplatz. Der Zwischenspeicher bleibt so lange erhalten, bis eine neue DIRP Analyse durchgeführt
wird.
Innerhalb der DIRP Ergebnisse in Richtung Fmin
bewegen, damit zugehörige Werte für CV, MV und CL angezeigt werden.
c
Innerhalb der DIRP Ergebnisse in Richtung Fmax bewegen, damit zugehörige Werte für CV, MV und
CL angezeigt werden.
Um die Anzahl HITS (MVs) zu reduzieren, muss die violette Linie mit dem Pfeil nach oben verschoben
werden.
Um die Anzahl HITS (MVs) zu erhöhen, muss die violette Linie mit dem Pfeil nach unten verschoben
werden.
Mit den Schaltflächen für ZOOM kann man das grafische Ergebnis im Bereich 0.0 bis 2.0
vertikal verändert darstellen und somit den Bildschirm feiner nutzen. Mit der Veränderung des
ZOOM-Wertes wird auch der Clipping Level neu berechnet.
DELETE
Löschen des Grafikschirms
