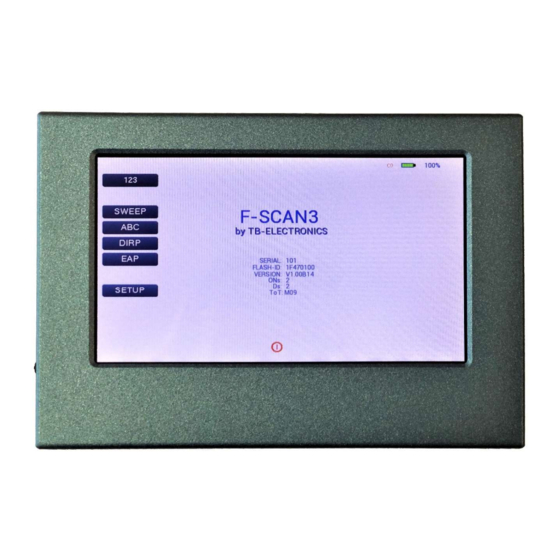

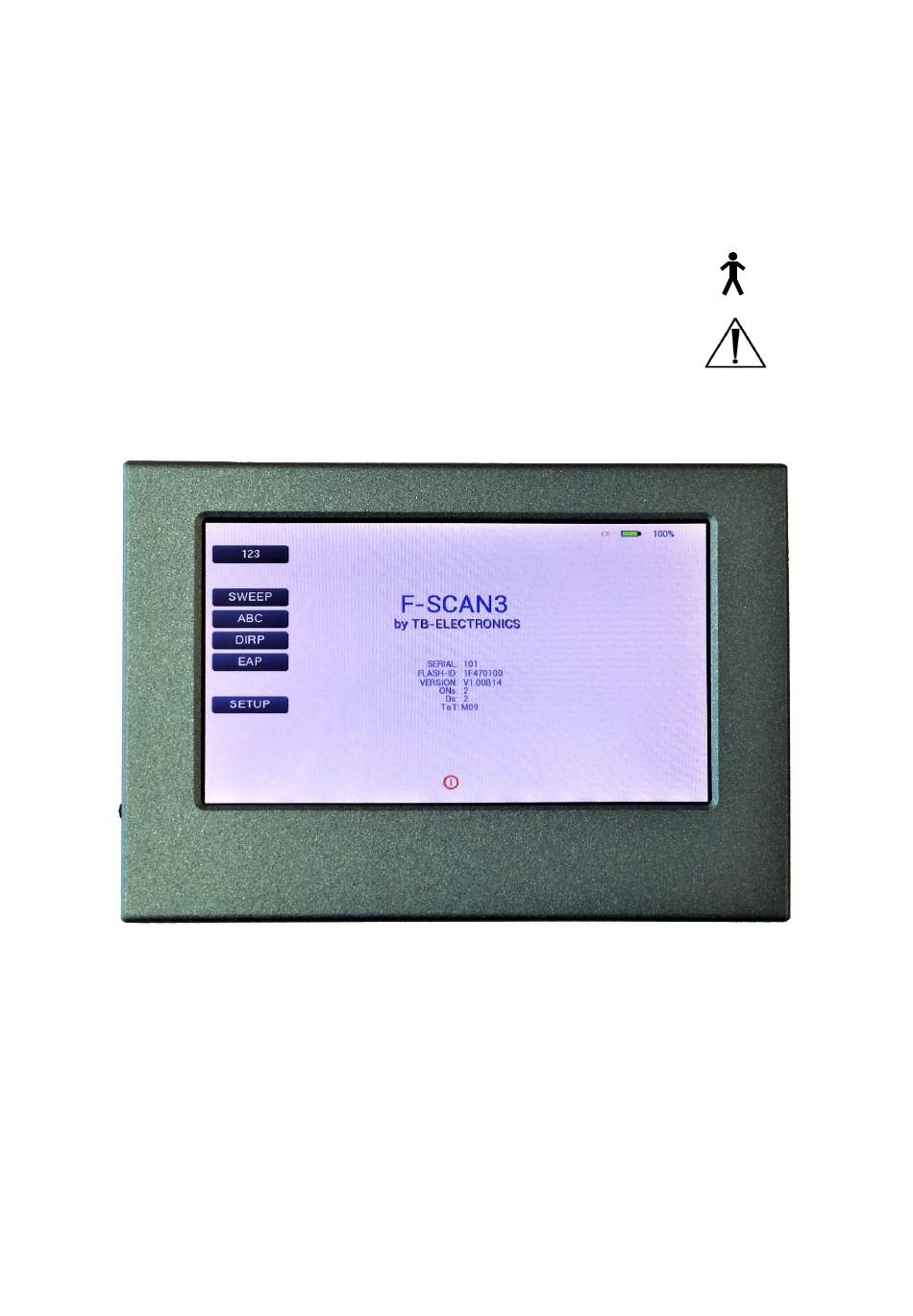

- Seite 1 Frequency Synthesizer F-SCAN3 NT Firmware Version FS3 V1.00B14 INSTRUCTION MANUAL This symbol identifies the equipment as type B Attention: CONSULT ACCOMPANYING DOCUMENTS - 1 -...
-
Seite 2: Inhaltsverzeichnis
Signal forms delivered to Multi-signal-output port ................- 7 - Factory settings ..........................- 8 - First steps to start F-SCAN3 NT ....................... - 9 - The menu 123 ..........................- 10 - How to select a program from the menu “123“ ................- 11 - How to input a frequency value ...................... -
Seite 3: Warning And Notes
One of our prime objectives as a Swiss company is the development and manufacturing of precise and reliable products based on many years of experience. Some of our products are well known and utilized internationally. As a small company we can react fast to changed customer requirements. May your use of the F-SCAN3 NT be beneficial. - Seite 4 DIRP runs and EAP analysis, can be stored. In addition, up to 460 user defined frequency sets (up to 30 values each) can be saved in the F-SCAN3 NT memory.
-
Seite 5: The Shipment From The Factory Includes
The shipment from the factory includes: F-SCAN3 NT FTB136 in carrying case FTB333 with instruction manual Wall charger FTB224 Stainless steel electrodes FTB202A Application cable for electrodes FTB308 2 sets of self-adhesive pad-electrodes FTB041 ... -
Seite 6: Elements For Operation
Elements for operation A touch on this icon switches the unit OFF. CON2: not applicable Slot for ChipCard Mini-USB connector ON switch CON1: Multi-signal CON3: PowerPort output port - 6 -... -
Seite 7: Signal Forms Delivered To Multi-Signal-Output Port
Signal forms delivered to Multi-signal-output port 10Vpp SINE (DC-OFFSET) SQUARE, 0-symmetrical, Full Wave 0Vpp to 24Vpp SQUARE, permanent positive, Half Wave 0Vpp to 12Vpp (DC-OFFSET) SMART, permanent positive, Half Wave 0Vpp to 12Vpp (DC-OFFSET), a high frequency covering the application frequency. - 7 -... -
Seite 8: Factory Settings
Factory settings Language on screen: English or German Application time per frequency: 3:00 Minutes (adjustable between 0:30 and 59:59) Signal strength: 80% of maximum of 12Vpp (adjustable +/- in steps of 1%) Signal form: AUTO (Sine, Square Full Wave, Half Wave, SMART and OFF selectable). AUTO = Square Half Wave if lower than 65000 Hz, Sine above 65000 Hz. -
Seite 9: First Steps To Start F-Scan3 Nt
First steps to start F-SCAN3 NT Connect the mini usb cable to the device and plug the wall charger into a wall outlet with a reading between 100 VAC up to 240 VAC. Touch the ON switch on the side. -
Seite 10: The Menu 123
The menu “123” must be used to create and run individual programs with the ability to enter random frequencies in the range from 0.01 Hertz up to 3 MHz (Megahertz). The F-SCAN3 NT offers 100 storage positions for programs of between 1 and 50 frequencies. The end of each program is a value of 0 Hertz (Hz). -
Seite 11: How To Select A Program From The Menu "123
A touch on the icon “123“ opens the above menu: The activated button turns green 123. Displayed are: - the program number “1“ - the program name “DIRP Test“ - the position of the frequency within the program – between 1 and 50 – here ”1“. The left and right arrows can be touched to move to other frequency values of the program. - Seite 12 To cut, copy or paste an existing entry, just touch on the program line and remain for approximately two seconds until the “copy-paste-cut” sub menu opens. After this, release the touch and proceed with the intended function. COPY copies the entry into the paste buffer. PASTE copies the contents of the paste buffer into a selected memory position.
-
Seite 13: How To Input A Frequency Value
How to input a frequency value The arrows in the menu “123“ are used to select the position (1 to 50) for the new frequency value to be inserted in the opened program. Next, the present frequency value has to be touched A numerical key block opens and the new value can be entered. - Seite 14 WOBBLE If WOBBLE is activated the software asks for a value to be used to swing the signal above and below the target frequency. A value of 0 deactivates the feature. The background colour of the icon changes to green when activated.
- Seite 15 The menu SWEEP A touch on the icon “SWEEP“ opens the screen to start the broad band frequency swing “SWEEP“. SWEEP can be used to swing for a limited time (standard 20 minutes) through a broad band of frequencies between a lower limit “Fmin” and an upper limit “Fmax”. The step size “DELTA F” from value can be entered. “Fmin”, “Fmax”...
-
Seite 16: The Menu Dirp
The menu DIRP A touch on the button DIRP opens the screen for the automatic resonance analysis “DIRP“. “DIRP” stands for: Dual Integration Resonance Procedure “DIRP” registers resonances to frequencies applied in steps of “DELTA F” within the limits between a lower value “Fmin”... - Seite 17 Example of a “DIRP“ analysis recalled from memory The display on the screen shows all details of the recalled analysis, including the settings for “Fmin”, “Fmax”, “DELTA F” and the Clipping Level “CL = 46” (the violet line), where it separates 10 HITS (measured values of resonances) from the remaining graph.
-
Seite 18: How To Prepare For A Dirp And Run It
How to prepare for a DIRP and run it Assumption: perform a DIRP analysis in the frequency range between 80000 Hz and 560000 Hz: Attach the DIRP sensor following the instructions shipped with it. Plug the connector of the DIRP-sensor cable into the device’s output and connect the red wire to the cylinder. -
Seite 19: Eap (Electro-Acupuncture) Measurements
100 available). Preparation: Connect the EAP-cable to the sensor port of the F-SCAN3 NT on the left side of the device. Connect the EAP – stylus to the blue lead of the EAP-cable. Connect a handheld or foot electrode with the red lead of the EAP-cable. -
Seite 20: How To Complete An Eap-Table
How to complete an EAP-table Starting with the left hand, each acupuncture point must be measured top down. Continue with the right hand, the left and right foot. If the micro- processor identifies a measured value as EAP-like, it appears in the table and the cursor-selection moves on to await the next value. -
Seite 21: The Menu Settings
The menu SETTINGS A touch on the SETUP button opens a menu for global settings. All settings will be memorized in a nonvolatile memory of the device. BRIGHTNESS set this slider to the desired backlight LANGUAGE a touch on the flag switches to the next language which is pre-installed into the device. - Seite 22 LOOP LOOP ON or OFF. If enabled a program which has been started from „123“ or „ABC“ will loop forever. The only way to Stop it is with STOP icon. AUTO OFF If the text "OFF" is visible inside this button, the AUTO POWER OFF function is disabled.
-
Seite 23: Chipcard Option
Program data consisting of frequency values only can be shared between F-SCAN3 NT, F-SCAN4, F-SCAN5, F-SCAN COMPACT and the MinDevice using the ChipCard. The use of the ChipCard PLUS allows the transfer of all types of program data sets to and from F-SCAN3 NT, F-SCAN4, F-SCAN5 and F-SCAN MOBILE. -
Seite 24: How To Format, Integrate And Use Programs From Other Sources
F-SCAN3 NT. Up to 460 sets, of up to 30 frequencies each, can be transferred to the “ABC” memory block using either the software F-SCANT3, or a common terminal program. -
Seite 25: How To Start, Pause, Or Stop A Program
How to start, pause, or stop a program Touch the icon START to start a program. Touch the icon PAUSE to initiate a pause. Touch the icon STOP to end a running program. Any attempt to change the menu during a program is running will cause the system to return to menu “ABC” immediately. -
Seite 26: Technical Data
Technical data Case Painted plastic enclosure Dimensions 205 mm x 140 mm x 30 mm Color touch screen 154 mm x 85 mm; 800 x 480 pixel Min. frequency selectable 0.01Hz Frequency stability 30 ppm Memory 100 open positions for up to 50 frequency values including individual properties assigned to each value. - Seite 27 Frequenzsynthesizer F-SCAN3 NT Firmware Version FS3 V1.00B14 Gebrauchsanweisung Dieses Symbol kennzeichnet das Gerät als Typ B Dieses Symbol bedeutet: “BEGLEITPAPIERE BEACHTEN” - 27 -...
-
Seite 28: Warnungen Und Hinweise
Kleinbetrieb sind wir in der Lage, dynamisch auf Kundenwünsche zu reagieren. Wir wünschen Ihnen viel Erfolg mit Ihrem F-SCAN. Einführung Der Frequenzsynthesizer F-SCAN3 NT ist vor allem für den stationären Einsatz optimiert worden. Das Gerät ist ein neues und fortschrittliches Mitglied unserer F-SCAN Produktreihe. Ein Höchstmass an Bedienungskomfort mit dem berührungsempfindlichen Farbbildschirm, kombiniert mit neuester Technologie, ergeben ein System mit hervorragenden Eigenschaften. - Seite 29 Der integrierte Speicher ermöglicht die Speicherung von bis zu 100 kompletten Sätzen bestehend aus je 50 Frequenzen, dem Namen einer Anwendung sowie die kompletten Resultate von DIRP und EAP Ergebnissen. Alle Funktionen werden von einem modernen und leistungsfähigen 32 Bit Mikrocontroller gesteuert. Es besteht jederzeit die Möglichkeit, bis zu 460 eigene Frequenzreihen im Gerät abzuspeichern.
-
Seite 30: Lieferumfang Des F-Scan3 Nt
Lieferumfang des F-SCAN3 NT F-SCAN3 NT FTB136 im Tragekoffer FTB333 mit Gebrauchsanweisung Steckernetzteil – USB-Ladegerät FTB224 Handelektroden aus Chromstahl FTB202A Anschlusskabel zu Handelektroden FTB308 2 Sätze Klebeelektroden FTB041 DIRP Sensor FTB303 Mini-USB Kabel FTB223 - 30 -... -
Seite 31: Bedienelemente
Bedienelemente Berührung dieses Symbols schaltet das Gerät aus. CON2 : Anschluss nicht aktiv ChipCard Slot Mini-USB Anschluss EIN-Schalter CON1: Multi-Signal- CON3: Anschluss Ausgang PowerPort - 31 -... -
Seite 32: Signale Am Multi-Ausgang Out (Con1)
Signale am Multi-Ausgang OUT (CON1) 10Vpp SINUS (DC-OFFSET) RECHTECK, 0-symmetrisch, Vollwelle 0Vpp bis 24Vpp RECHTECK, permanent positiv, Halbwelle 0Vpp bis 12Vpp (DC-OFFSET) SMART, permanent positiv, Halbwelle 0Vpp bis 12Vpp (DC-OFFSET), eine Hochfrequenz ist dem Ausgangssignal überlagert. - 32 -... -
Seite 33: Gerätevoreinstellungen
Gerätevoreinstellungen Sprache der Anzeige: Englisch oder Deutsch Anwendungsdauer pro Frequenz: 3:00 Minuten (einstellbar 0:30 bis 59:59) Signalstärke: 80% des Maximums von 12Vpp (einstellbar +/- in 1%-Schritten) Signalform: AUTO (Sinus, Rechteck-Vollwelle, Halbwelle, SMART und OFF wählbar). AUTO = Rechteck-Halbwelle unter 65000 Hz, darüber SINUS Speicher von ”123“... -
Seite 34: Erste Schritte - Einschalten
Erste Schritte – Einschalten Verbinden Sie das Mini-USB Kabel mit dem Gerät und schliessen Sie das Netzteil an eine Standard- Netzsteckdose an (die Netzspannung muss zwischen 100VAC und 240VAC liegen) Drücken Sie auf den ON Schalter Der Bildschirm sollte das Einschaltmenü zeigen und oben rechts muss das Akku Symbol aufleuchten. Erklärung der angezeigten Information: - SERIAL: Serienummer des Gerätes... -
Seite 35: Das "123" - Menü
Das “123” - Menü Mit dem F-SCAN3 NT kann man beliebige Abfolgen von Frequenzen in Programmen speichern. Es stehen 100 Programme zur Verfügung. Jedes Programm kann Abfolgen von bis zu 50 Frequenzen enthalten. Sobald als Frequenz der Wert 0 Hertz (Hz) vorgefunden wird, wird das Programm beendet. Somit kann ein Programm aus mindestens einer Frequenz, maximal 50 Frequenzen bestehen. -
Seite 36: Programmauswahl Im "123" - Menü
Sobald man auf “123” tippt, öffnet sich folgendes Menü: Die aktuelle Menüwahl ist grün hinterlegt 123. Angezeigt wird: - die Programmnummer “1“ - der Programmname “DIRP Test“ - die laufende Nummer des Eintrages – zwischen 1 und 50 – hier ”1“. Mit den Pfeilen nach links und rechts kann man zu anderen Frequenzwerten des Programms wechseln. - Seite 37 Um den Namen eines Programms zu ändern, muss einfach NAME angetippt werden. Der Name kann bis zu 20 Zeichen enthalten. = Eingabetastatur schliessen = Cursor nach links bewegen und Eingabe löschen CLEAR = ganze Zeile löschen ENTER = Eingabetastatur schliessen und neuen Eintrag speichern = Zu Grossbuchstaben umschalten Um einen bereits vorhandenen Eintrag zu entfernen, zu kopieren oder einzufügen, die Programmlinie...
-
Seite 38: Beispiel Für Die Eingabe Einer Frequenz
Beispiel für die Eingabe einer Frequenz Im Menü „123“ wählt man den laufenden Eintrag, unter welchem man eine Frequenz eingeben möchte Dann muss die aktuelle Frequenz eingegeben werden Es erscheint die Zehner-Tastatur und man kann eine Frequenz eintippen. Sobald man die Eingabe mit der ENTER-Taste beendet, wird der Frequenzwert in den Speicher übernommen. - Seite 39 WOBBLE Wird WOBBLE (Frequenzschaukel) aktiviert, wird man zur Eingabe des Wobble-Wertes aufgefordert. Ein Wert von 0 deaktiviert WOBBLE. Ein Wert grösser als 0 bewirkt, dass die Frequenz im angegebenen WOBBLE- Bereich hin- und her schaukelt. ENVELOPE Wird ENVELOPE aktiviert, so wird bei Verwendung der Rechteck-Welle die Amplitude ständig zwischen 0 und dem voreingestellten Wert wechseln.
-
Seite 40: Das Sweep Menü
Das SWEEP Menü Man erreicht man die Breitband-Frequenzschaukel SWEEP durch einen Druck auf die Schaltfläche. SWEEP wird verwendet, um einen grossen Frequenzbereich zwischen den Grenzen Fmin und Fmax „abzufahren“. Die Grenzen Fmin, Fmax und DELTA F sind einstellbar. Die Signalform ist hier immer “AUTO”. Das bedeutet, dass sie bis zu 65000 Hz zu “SQUARE DC-OFFSET” eingestellt ist, und bei einem Wert darüber sinusförmig ist. -
Seite 41: Das Dirp Menü
Das DIRP Menü Zum aktivieren der automatischen Resonanzanalyse muss die Schaltfläche “DIRP” gedrückt werden. “DIRP” steht für Dual Integration Resonance Procedure. DIRP ist ein Resonanzanalyse-Verfahren. In dem Frequenzbereich Fmin bis Fmax werden in den Schritten DELTAF Resonanzen erfasst. Der Analyse werden automatisch SINUS-Signale zugeordnet. Die DIRP-Analyse wird immer mit Sinussignalen durchgeführt. - Seite 42 Beispiel einer aus dem Speicher aufgerufenen “DIRP” Analyse: Der abgebildete Bildschirm zeigt alle Details einer Analyse, darunter die Einstellungen für “Fmin”, “Fmax”, “DELTA F” und für den Clipping Level “CL = 46” (die violette Linie), sodass 10 HITS (gemessene Werte von Resonanzen) entstehen.
-
Seite 43: Vorbereitung Eines Dirp Und Start
Vorbereitung eines DIRP und Start Annahme: Im Bereich von 80000 Hz bis 560000 Hz soll eine DIRP Analyse durchgeführt werden. Sensor entsprechend der Anleitung, der dem Sensor mitgeliefert wird, anlegen. Steckverbinder des Sensorkabels an Ausgang des Gerätes anschliessen und rotes Kabel mit Elektrode verbinden. -
Seite 44: Eap-Messungen /Elekroakupunktur)
ERHALTEN HABEN. Die Option EAP ist nur verfügbar, wenn sie freigeschaltet wurde. Das wiederum setzt voraus, dass die Option erworben wurde (OPTION “FTB211“). Der F-SCAN3 NT bietet eine Funktion zur Anwendung eines Griffels für EAP-Messungen. Mit dem Sonderzubehörsatz FTB211 besteht die Möglichkeit, Messungen an den Akupunkturpunkten vorzunehmen und zu archivieren. - Seite 45 Nacheinander – beginnend bei der linken Hand – die Messpunkte aufnehmen. Sobald der interne Rechner des F-SCAN3 NT einen Messwert als EAP Messwert interpretiert, erfolgt eine automatische Archivierung an dem entsprechenden Tabellenplatz und die Markierung springt auf den nächsten Tabelleneintrag. Soll ein Wert wiederholt werden, so muss man die Zahl des entsprechenden Tabellenwertes auf dem Bildschirm antippen.
- Seite 46 Das Menü EINSTELLUNGEN Ein Tipp auf SETUP öffnet das Menü für globale Geräteeinstellungen. Diese Einstellungen werden im permanenten Gerätespeicher gesichert. BRIGHTNESS (Helligkeit) Schaltfläche bewegen, bis die gewünschte Helligkeit sichtbar ist. SPRACHE Mit einem Tipp auf die Flagge wechselt man zwischen den im Gerät installierten Kommunikationssprachen.
- Seite 47 LOOP LOOP EIN oder AUS. Wenn eingeschaltet, werden Programme aus „123“ oder „ABC“ nach Ablauf automatisch neu gestartet. Somit laufen Programme unendlich und können nur durch STOP angehalten werden AUTO OFF Man kann mit dieser Schaltfläche definieren, ob das Gerät sich automatisch ausschalten soll.
-
Seite 48: Option Chipcard
Option ChipCard Der F-SCAN3 NT kann zwei verschiedene Arten von ChipCards lesen. Zum einen wird es dadurch möglich, Programme mit den Geräten der Typen F-SCAN COMPACT und MinDevice auszutauschen. Zum anderen besteht über die ChipCard PLUS die Möglichkeit, auch Programme zwischen den Gerätetypen F-SCAN3 NT, F-SCAN4, F-SCAN5 und F-SCAN MOBILE auszutauschen. - Seite 49 Eigene Programme erstellen – Menü „ABC“ Um eigene Programme im Sinne von einfachen Anwendungen zu erstellen, gibt es das „ABC“ Menü. Dieses Menü muss durch den Besitzer des Gerätes freigeschaltet werden. Den Freischaltcode erhält man auf E-Mail Anfrage vom Hersteller oder Händler. Die Freischaltung der ABC“...
-
Seite 50: Ein Programm Starten, Pausieren Oder Stoppen
Ein Programm starten, pausieren oder stoppen Mit der Taste PLAY wird ein Programm gestartet. Mit der Taste PAUSE wird ein Programm unterbrochen. Mit der Taste STOP wird das Programm beendet. Während ein Programm läuft, kann das Menü nicht gewechselt werden; das System würde einfach zum “ABC” Menü... -
Seite 51: Technische Daten
Technische Daten Gehäuse Kunststoff Abmessungen 205 mm x 140 mm x 30 mm Farb LCD Bildschirm 154 mm x 85 mm; 800 x 480 pixel kleinste einstellbare Frequenz 0.01Hz Frequenzstabilität 30 ppm Speicher 100 frei belegbare Speicher für je bis zu 50 Frequenzwerte mit den zugehörigen Eigenschaften Flash-Speicher Liste (ABC-Menü) max.460 Einträge à... -
Seite 52: Declaration Of Conformity / Konformitätserklärung
CH-9443 Widnau dass das folgende Produkt mit der Bezeichnung/that the following product with the marking F-SCAN3 NT Frequency Synthesizer in alleiniger Verantwortung auf dass sich diese Erklärung bezieht mit der folgenden Norm übereinstimmt: declare under our sole responsibility to which this declaration relates is in conformity with the following standard:...
