Projektierung (WBM)
4.9 Startseite

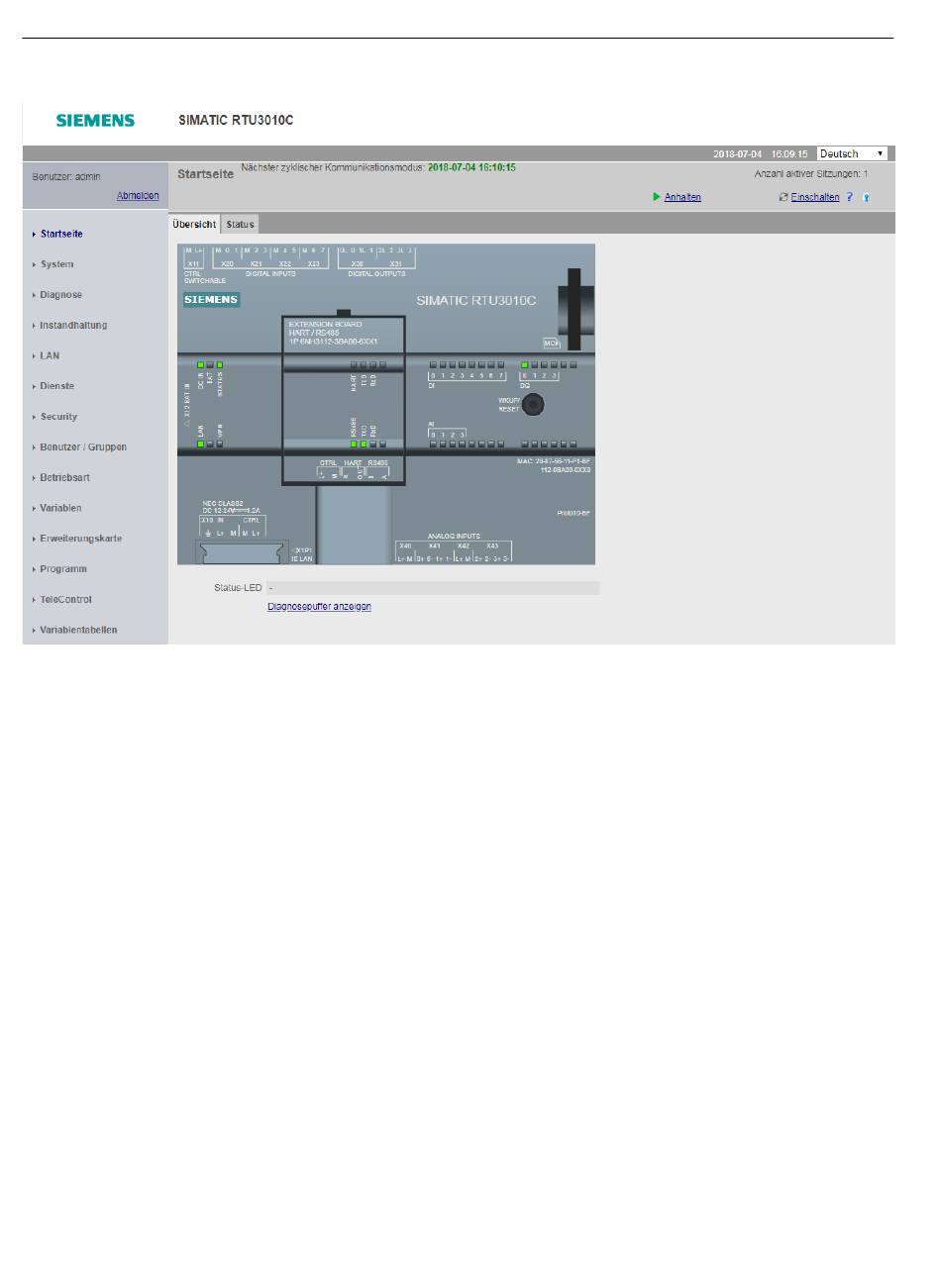

Das Register "Übersicht"
Das Register "Übersicht" zeigt ein Bild der RTU. Wenn Sie mit der in Betrieb genommenen RTU
verbunden sind, geben die im WBM dargestellten LED-Symbole den Originalzustand der LEDs an
der RTU wieder.
Bei aktivierter Erweiterungskarte wird diese ebenfalls angezeigt. Die LEDs der
Erweiterungskarte haben auf der Startseite die folgende Bedeutung:
• Bei aktiviertem HART bzw. Modbus blinkt die jeweilige HART- bzw. RS485-LED "TxD" grün,
wenn mindestens eine Variable projektiert ist und eingelesen wird.
• Bei aktiviertem HART bzw. Modbus blinkt die jeweilige HART- bzw. RS485-LED "RxD" versetzt
dazu grün, wenn die Kommunikation mit allen Geräten funktioniert. Tritt beim Lesen einer
Variablen ein Fehler auf, bleibt die LED aus.
• Wenn HART und Modbus aktiviert sind und bei HART ein Kommunikationsfehler auftritt,
blinken die LEDs "RxD" und "TxD" bei RS485 versetzt und bei HART blinkt nur die LED "TxD".
Status-LED
• Im Fehlerfall (LED "STATUS" leuchtet oder blinkt rot) wird in dieser Zeile ein Meldungstext
ausgegeben.
Diagnosepuffer anzeigen
• Über den Link können Sie direkt auf die Seite des Diagnosepuffers springen, um die
Diagnosemeldungen zu prüfen.
