Programmbausteine
5.7 Bausteine für Analogwertfunktionen
Der Baustein wertet die Bereiche folgendermaßen aus:
• Auswertung in aufsteigender Reihenfolge
Die Bereiche werden in aufsteigender Reihenfolge von 1 bis 3 ausgewertet. Die Auswertung
wird beendet, sobald das Signal innerhalb eines Bereichs ist, also der Ausgang auf 1 gesetzt
ist.
• Exklusive Auswertung
Die Bereiche werden exklusiv ausgewertet.
Dies bedeutet folgende Priorisierung der Bereiche:
– Bereich 1: Höchste Priorität
– Bereich 2: Mittlere Priorität
– Bereich 3: Niedrigste Priorität
Sobald sich das Eingangssignal in zwei oder drei Bereichen befindet, wird nur der Ausgang
der höchsten Priorität gesetzt. Ist das Signal beispielsweise in Bereich 1 und Bereich 2, wird
nur Signal 1 gesetzt. Das bedeutet, dass maximal einer der drei Ausgänge gesetzt wird.
Damit kann der Baustein bis zu 4 mögliche Zustände annehmen.

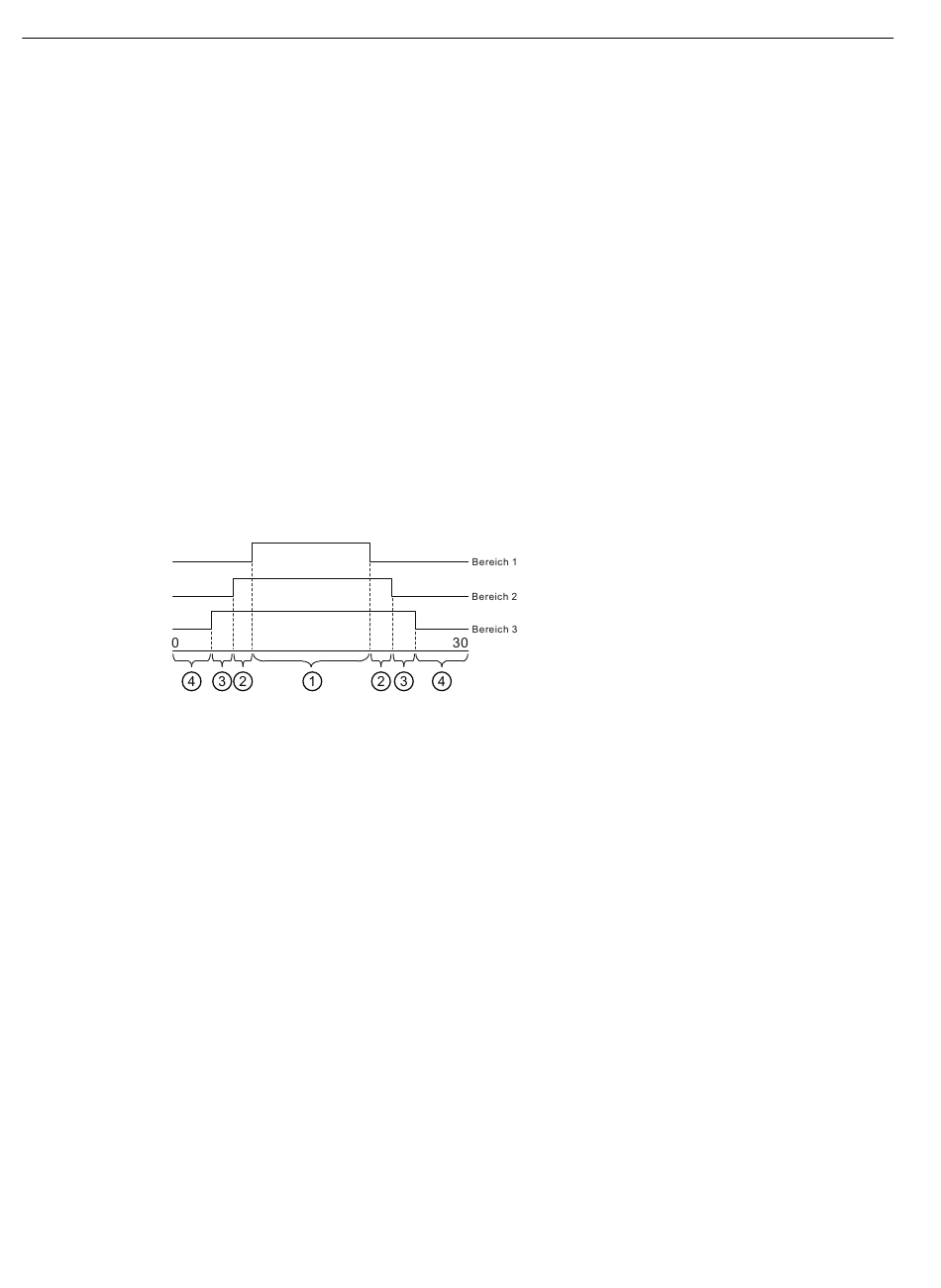

Beispiel:
①
②
③
④
Bild 5-7
Voraussetzung für eine konsistente Auswertung ist, dass die Ausgänge mit gültigen Variablen
belegt sind.
Die Bereiche werden wie folgt ausgewertet:
• Untergrenze < Obergrenze (Eingang innerhalb Grenzen)
Ausgang wird auf 1 gesetzt: Untergrenze ≤ Eingangssignal < Obergrenze
Ausgang wird auf 0 gesetzt: Eingangssignal < Untergrenze oder Eingangssignal ≥
Obergrenze
• Untergrenze == Obergrenze
Ausgang wird immer auf 0 gesetzt, d. h. der Bereich ist deaktiviert
• Untergrenze ≥ Obergrenze
Ausgang wird auf 1 gesetzt: Eingangssignal < Obergrenze oder Eingangssignal ≥
Untergrenze
Ausgang wird auf 0 gesetzt: Obergrenze ≤ Eingangssignal < Untergrenze
252
Das Signal befindet sich innerhalb von Bereich 1, 2 und 3. Nur Ausgang 1 wird gesetzt.
Das Signal befindet sich innerhalb von Bereich 2 und 3. Nur Ausgang 2 wird gesetzt.
Das Signal befindet sich innerhalb von Bereich 3. Nur Ausgang 3 wird gesetzt.
Kein Ausgang ist gesetzt, da sich das Signal in keinem der parametrierten Bereiche befindet.
Beispiel für Bereichsüberwachung
Betriebsanleitung, 04/2022, C79000-G8900-C480-05
SIMATIC RTU3010C
