Programmbausteine
5.8 Zähler- und Mengenberechnungs-Bausteine
Die Formel enthält keinen Abminderungsbeiwert, welcher weitere Einflüsse durch
Zulaufgeschwindigkeit, Anströmform und Richtung oder bauliche Besonderheiten
berücksichtigt. Beachten Sie, dass sich durch derartige Einflüsse deutliche Abweichungen des
berechneten Ergebnisses vom tatsächlichen Abfluss ergeben können.
Der Überfallbeiwert μ ist der Korrekturwert für die Abweichungen zwischen tatsächlichem und
berechnetem Abfluss. Für Rechteckwehre werden folgende Werte in Abhängigkeit der Form der
Wehrkrone angegeben:

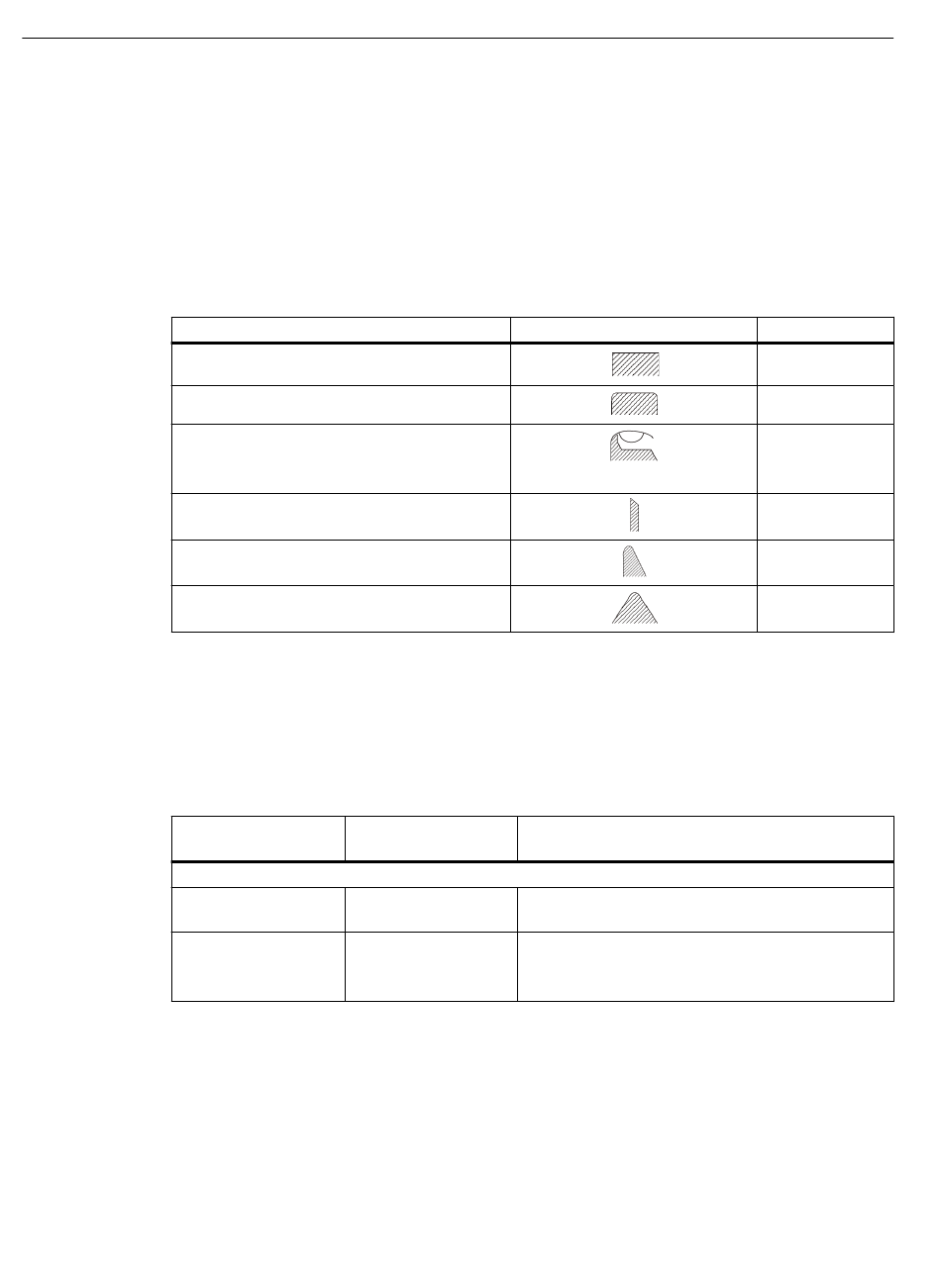

Tabelle 5-3
Kronenform
Breit, scharfkantig
Breit, abgerundete Kanten
Vollständig abgerundeter breiter Überfall
Umgelegte Stauklappe bei abgerundeten Kan‐
ten des Wehrkörpers
Scharfkantig mit Belüftung des Strahls
Abgerundet, senkrechte Oberwasserseite, ge‐
neigte Unterwasserseite (Standard-Profil)
Dachförmig, abgerundete Krone
* Schröder, Euler, Schneider, Knauf: Grundlagen des Wasserbaues, Hydrologie, Hydraulik und Wasserrecht;
Werner-Verlag Düsseldorf (1994)
Die Erdbeschleunigung g tragen Sie für Ihren Standort ein. Für Mitteleuropa beträgt der Wert
etwa 9,81. Im Internet finden Sie Tabellen und Programme für die Angabe von g für viele Orte.
Parameter
Parameter
Eingangsparameter
En
Überfallhöhe (h)
270
Überfallbeiwert μ für waagerechte Rechteckwehre *
Variablentyp / Werte‐
bereich
Analoger Eingang /
Merker
Abbildung
Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete
Parameter (Seite 220).
Gemessene Überfallhöhe in Metern (m)
Bei negativem Wert wird der Ausgang "Fehler" auf 1
gesetzt.
Betriebsanleitung, 04/2022, C79000-G8900-C480-05
μ
0,49 .. 0,51
0,50 .. 0,55
0,65 .. 0,73
0,62 .. 0,64
0,75
0,79
