Anschluss, Montage, Inbetriebnahme, Demontage
3.4 Anschließen
Für die Spannungsversorgung der angeschlossenen Aktoren können Sie die Steuerausgänge
X10 oder X11 der RTU verwenden.
Anschließen der analogen Eingänge X40 ... X43
Sie können bis zu 4 analoge Messumformer an die RTU anschließen.
Die Klemmenblöcke X40 und X42 dienen der Steuerung und Versorgung von jeweils 2 Sensoren.
Den Spannungswert (12 oder 24 V) legen Sie im WBM fest ("Betriebsart" >
"Spannungsversorgung").
Die Klemmenblöcke X41 und X43 sind für den Anschluss der Signaladern von jeweils 2 Sensoren.
Belegung der Kontakte am Beispiel von Klemmenblock X40 und X41:
• X40
– L+ Steuerausgang für die Sensoren 0 und 1
– M Masse für die Sensoren 0 und 1
• X41
– 0+ Eingang "+" von Sensor 0
– 0- Eingang "-" von Sensor 0
– 1+ Eingang "+" von Sensor 1
– 1- Eingang "-" von Sensor 1
Entsprechend sind die Klemmenblöcke X42 und X43 für die Sensoren 2 und 3 belegt.

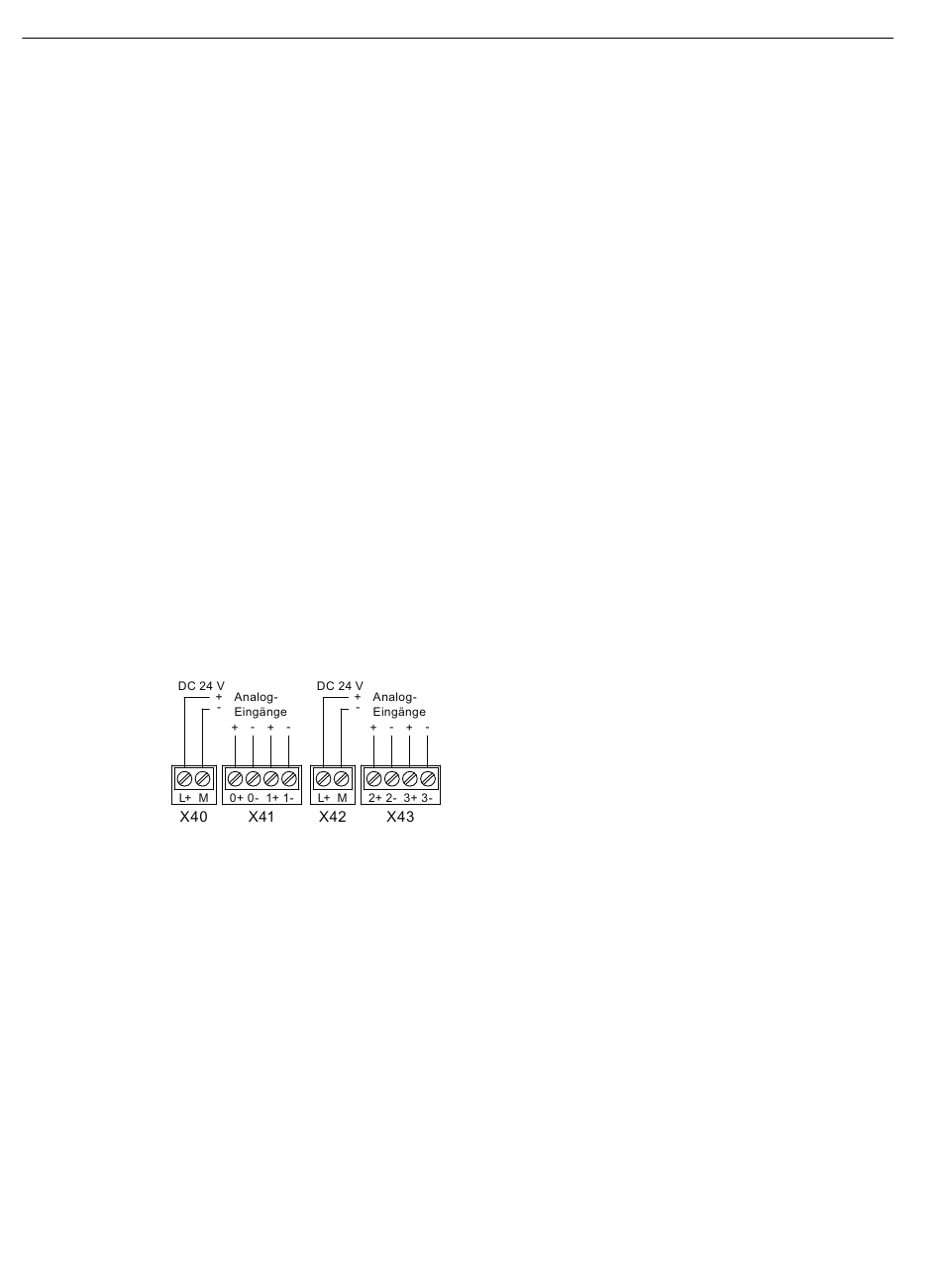

Bild 3-3
Je nach Messumformertyp nehmen Sie die Anschlüsse wie nachfolgend abgebildet vor.
Die Abbildungen zeigen beispielhaft den Anschluss eines Messumformers an Klemmenblock
X41 (Analogeingang "0").
66
Beschaltung der analogen Eingänge X40 ... X43
Betriebsanleitung, 04/2022, C79000-G8900-C480-05
SIMATIC RTU3010C
