Programmbausteine
5.10 Schalter und Relais-Bausteine
RS/SR-Priori‐
Diagramme

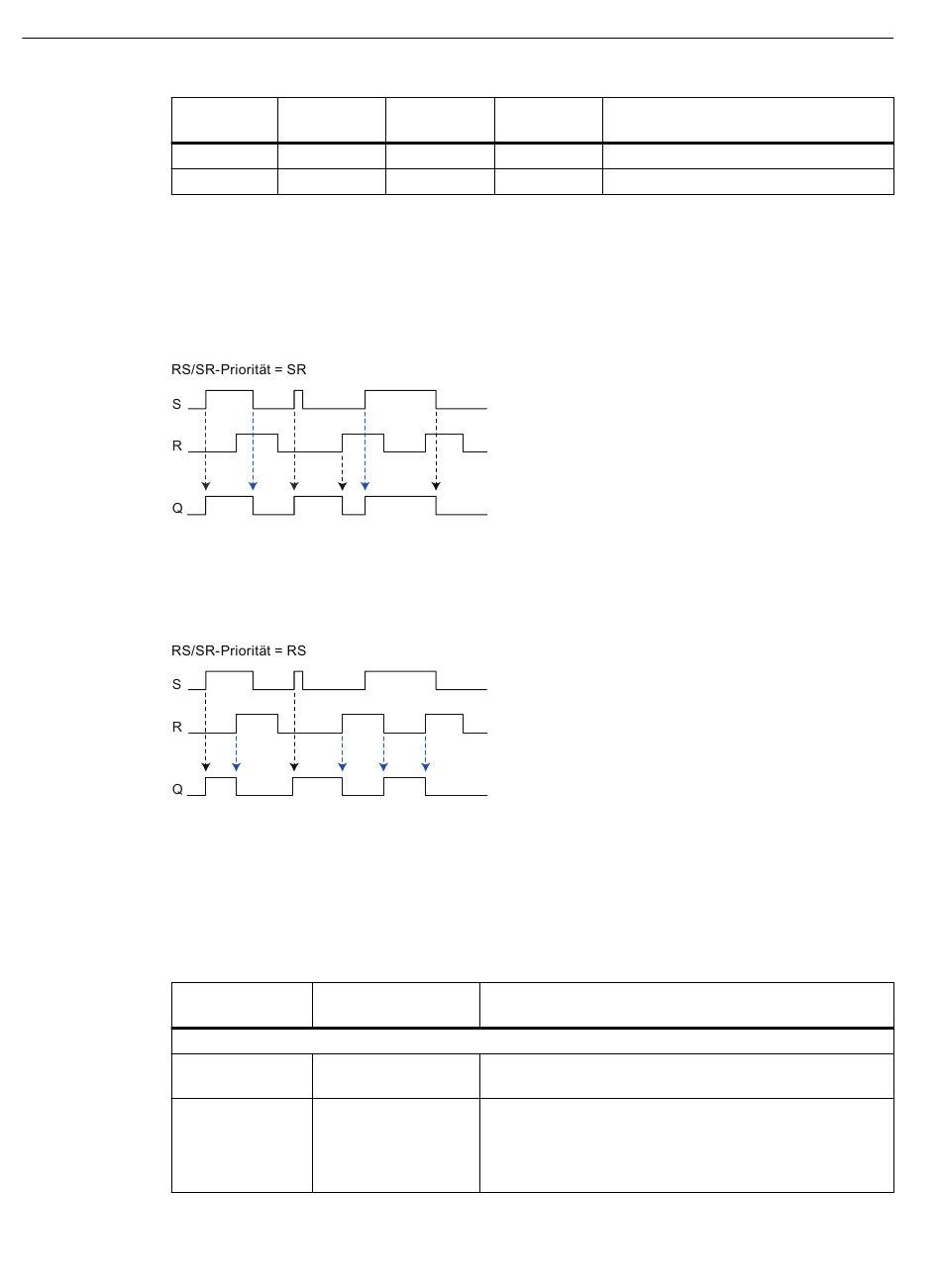

Die folgenden zwei Diagramme, bei denen die RS/SR-Priorität unterschiedlich programmiert ist,
zeigen beispielhaft die Auswirkung auf den Ausgang.
Die blauen Pfeile kennzeichnen Wertübergänge des Ausgangs Q, die durch die Programmierung
der RS/SR-Priorität bewirkt werden.
S
R
Q
Bild 5-9
S
R
Q
Bild 5-10
Parameter
Parameter
Eingangsparameter
En
Setzen
278
Wert von
tät "Rücksetzen"
RS 1
SR 1
Setzen
Rücksetzen
Ausgang
Schaltdiagramm eines Bausteins "Selbsthalterelais", RS/SR-Priorität = SR
Setzen
Rücksetzen
Ausgang
Schaltdiagramm eines Bausteins "Selbsthalterelais", RS/SR-Priorität = RS
Variablentyp / Werte‐
bereich
Wahr / Falsch
Digitaler Eingang /
Ausgang / Merker
STATUS_ERROR
Wert von Wert des
"Setzen" Ausgangs
1 0
1 1
Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete Para‐
meter (Seite 220).
Setzt bei positiver Flanke (0 → 1) den Ausgang auf 1.
In der Einstellung "Wahr" bleibt der Ausgang permanent
auf 1. Das Rücksetzen über den Eingang "Rücksetzen" ist
dann nur möglich, wenn "RS/SR-Priorität" = RS.
