Programmbausteine
5.10 Schalter und Relais-Bausteine
Der Eingang "Trigger" hat die Funktion eines Tasters. Auf seinen Eingang kann eine Variable
gelegt werden, die kurze Impulse (Stromstöße) erzeugt.

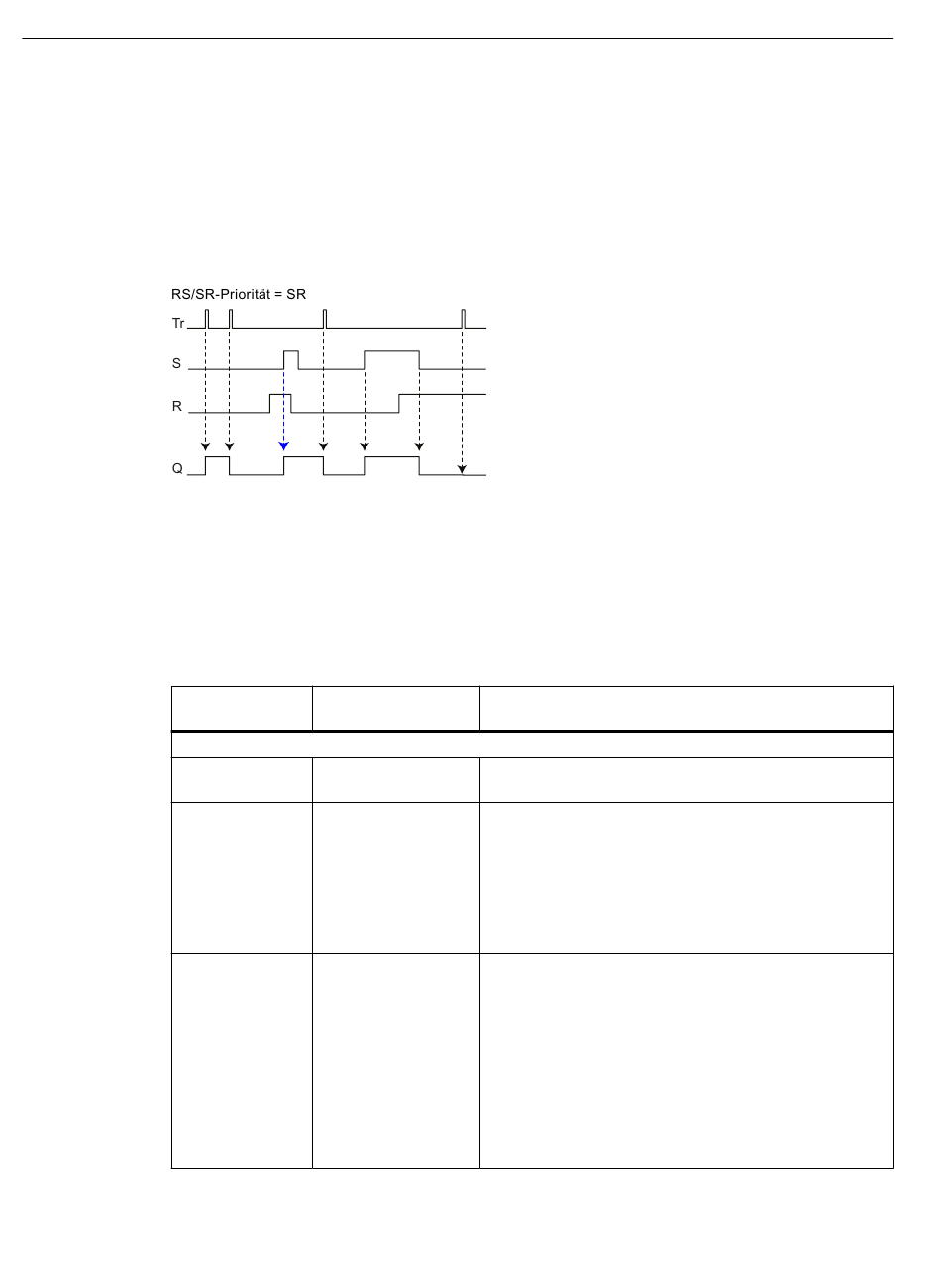

Diagramm
Das folgende Diagramm zeigt beispielhaft die Auswirkung auf den Ausgang.
Der blaue Pfeil kennzeichnet einen Wertübergang des Ausgangs Q, der durch die
Programmierung der RS/SR-Priorität bewirkt wird.
Tr
S
R
Q
Bild 5-11
Parameter
Parameter
Eingangsparameter
En
Setzen
Rücksetzen
280
Trigger
Setzen
Rücksetzen
Ausgang
Schaltdiagramm eines Bausteins "Stromstoßrelais", RS/SR-Priorität = SR
Variablentyp / Werte‐
bereich
Wahr / Falsch
Digitaler Eingang /
Ausgang / Merker
STATUS_ERROR
Wahr / Falsch
Digitaler Eingang /
Ausgang / Merker
STATUS_ERROR
Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete Para‐
meter (Seite 220).
Setzt bei positiver Flanke (0 → 1) den Ausgang auf 1.
In der Einstellung "Wahr" bleibt der Ausgang permanent
auf 1. Das Rücksetzen über den Eingang "Rücksetzen" ist
dann nur möglich, wenn "RS/SR-Priorität" = RS.
In der Einstellung "Nicht belegt" oder "Falsch" wird der Aus‐
gang nur über die Eingänge "Rücksetzen" und "Trigger" ge‐
steuert.
Setzt bei positiver Flanke (0 → 1) den Ausgang auf 0 zu‐
rück, wenn "Setzen" = 0 oder wenn die "RS/SR-Priorität" = RS
ist.
In der Einstellung "Wahr" wird "Setzen" dauerhaft zurück‐
gesetzt, der Ausgang bleibt permanent auf 0.
In der Einstellung "Nicht belegt" oder "Falsch" wird der Ein‐
gang "Setzen" nicht zurückgesetzt.
In der Einstellung "Nicht belegt" oder "Falsch" wird der Aus‐
gang nur über die Eingänge "Rücksetzen" und "Trigger" ge‐
steuert.
