5.2

Parametrierung der Bausteine

Programmierung der Programmbausteine für die Steuerungsaufgaben
Netzwerke
Für die Steuerungsaufgaben der RTU können Sie bis zu 8 Netzwerke für Programmbausteine
anlegen.
Jedes Netzwerk wird in einem Register des WBM abgebildet. In der obersten Zeile des Registers
können Sie dem Netzwerk einen Namen vergeben (max. 20 Zeichen).
In der zweiten Zeile des Registers können Sie zu diesem Netzwerk einen Kommentar eingeben
(max. 64 Zeichen).
Beim Öffnen des WBM ist "Netzwerk 1" bereits angelegt.
Darstellung und Parametrierung der Netzwerke und Bausteine
Die Bausteine werden grafisch dargestellt.

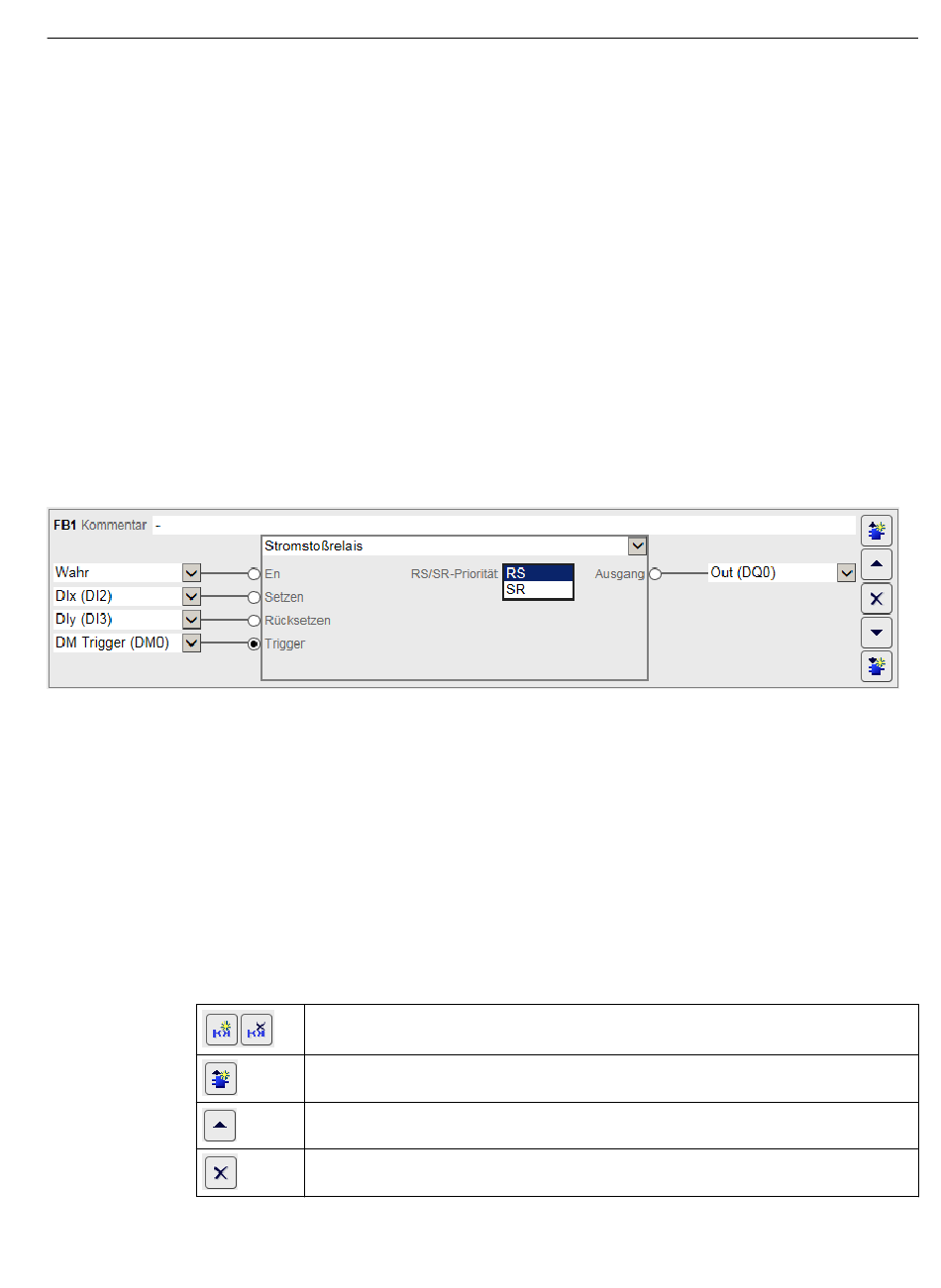

Bild 5-1 Darstellung eines Programmbausteins, hier mit invertiertem Eingangsparameter "Trigger"
Nach dem Anlegen eines Programmbausteins können Sie über die Klappliste des
Bausteinnamens den Bausteintyp auswählen (in der Abbildung: "Stromstoßrelais").
Oben im Baustein können Sie optional einen Kommentar zum jeweiligen Baustein vergeben
(max. 64 Zeichen).
Die Eingangsparameter links und die Ausgangsparameter rechts werden über Klapplisten aus
den zuvor projektierten Variablen der RTU zugewiesen.
Funktionsparameter in der Mitte der Bausteinsymbols werden durch Tastatureingaben oder
durch Auswahl eines Werts aus einer Klappliste programmiert (in der Abbildung: "RS/SR-
Priorität").
Schaltflächen
SIMATIC RTU3010C
Betriebsanleitung, 04/2022, C79000-G8900-C480-05
Legt ein neues Netzwerk an bzw. löscht das selektierte Netzwerk nach Bestätigung der
Rückfrage.
Legt oberhalb einen neuen Programmbaustein an.
Verschiebt den selektierten Programmbaustein nach oben.
Löscht den selektierten Programmbaustein.
Programmbausteine
5.2 Parametrierung der Bausteine
