PRODUKTINFORMATION

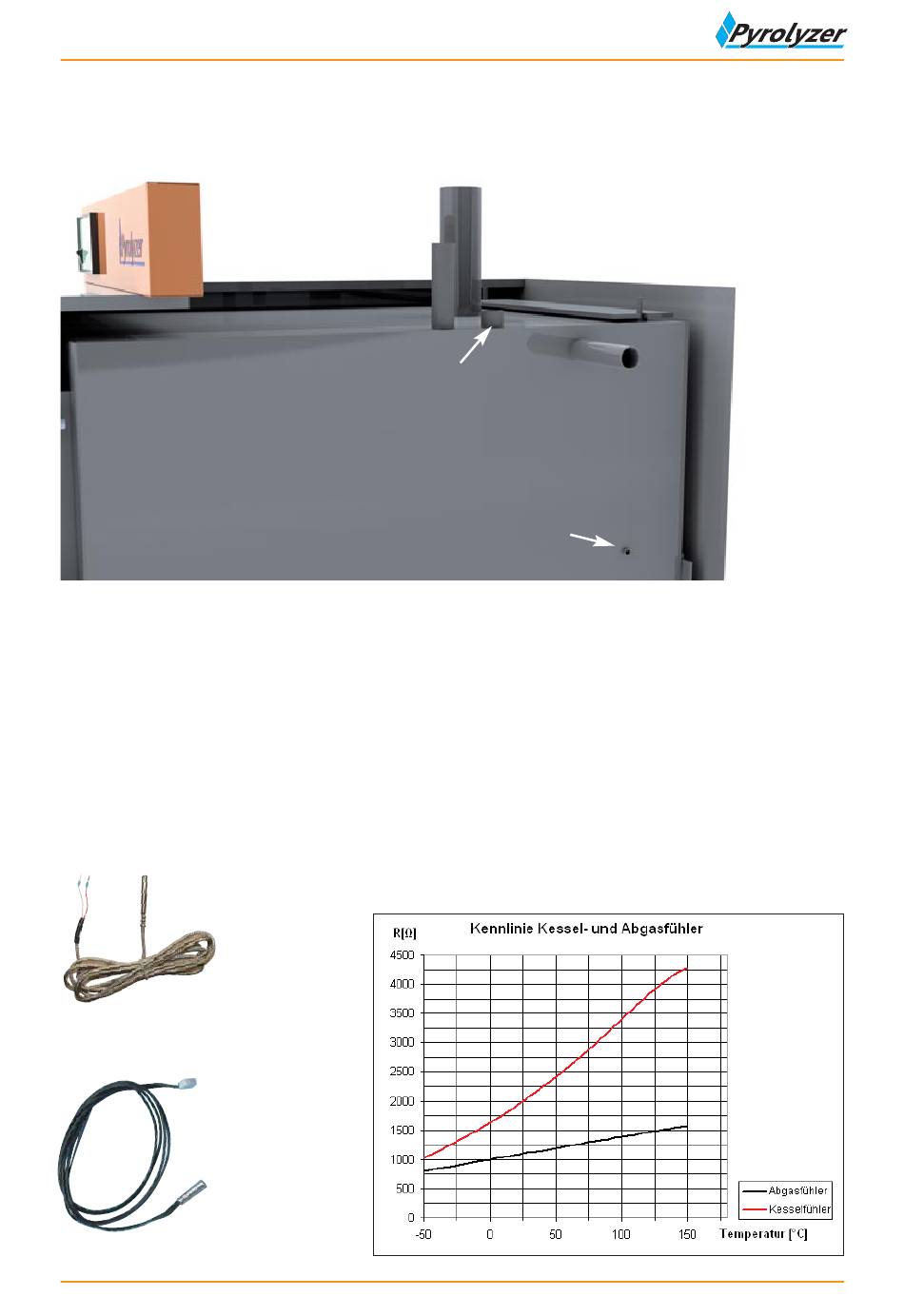

7.6| Kesseltemperaturfühler, Abgastemperaturfühler und Sicherheitstempera‐
turbegrenzer STB
Für die Erfassung der Abgastemperatur verwenden wir einen Abgasfühler vom Typ PT1000.
Der Fühler wird direkt am Regler angeschlossen (siehe Elektrischer Schaltplan des Reglers).
Die Kennlinie des Fühlersensors ist im untenstehenden Diagramm dargestellt (bei 25°C beträgt der elektrische
Widerstand 1100 Ohm).
Für die Erfassung der Kesseltemperatur verwenden wir einen Kesselfühler vom Typ KTY 2000.
Der Fühler wird direkt am Regler angeschlossen (siehe Elektrischer Schaltplan des Reglers).
Die Kennlinie des Fühlersensors ist im untenstehenden Diagramm dargestellt (bei 25°C beträgt der elektrische
Widerstand 2000 Ohm).
Abgastemperaturfühler PT1000/600
Kesseltemperaturfühler KTY2000
© Solarbayer GmbH (0310)
Kesselfühler
Sicherheitstemperaturbegrenzer STB
Abgasfühler
37
