PRODUKTINFORMATION

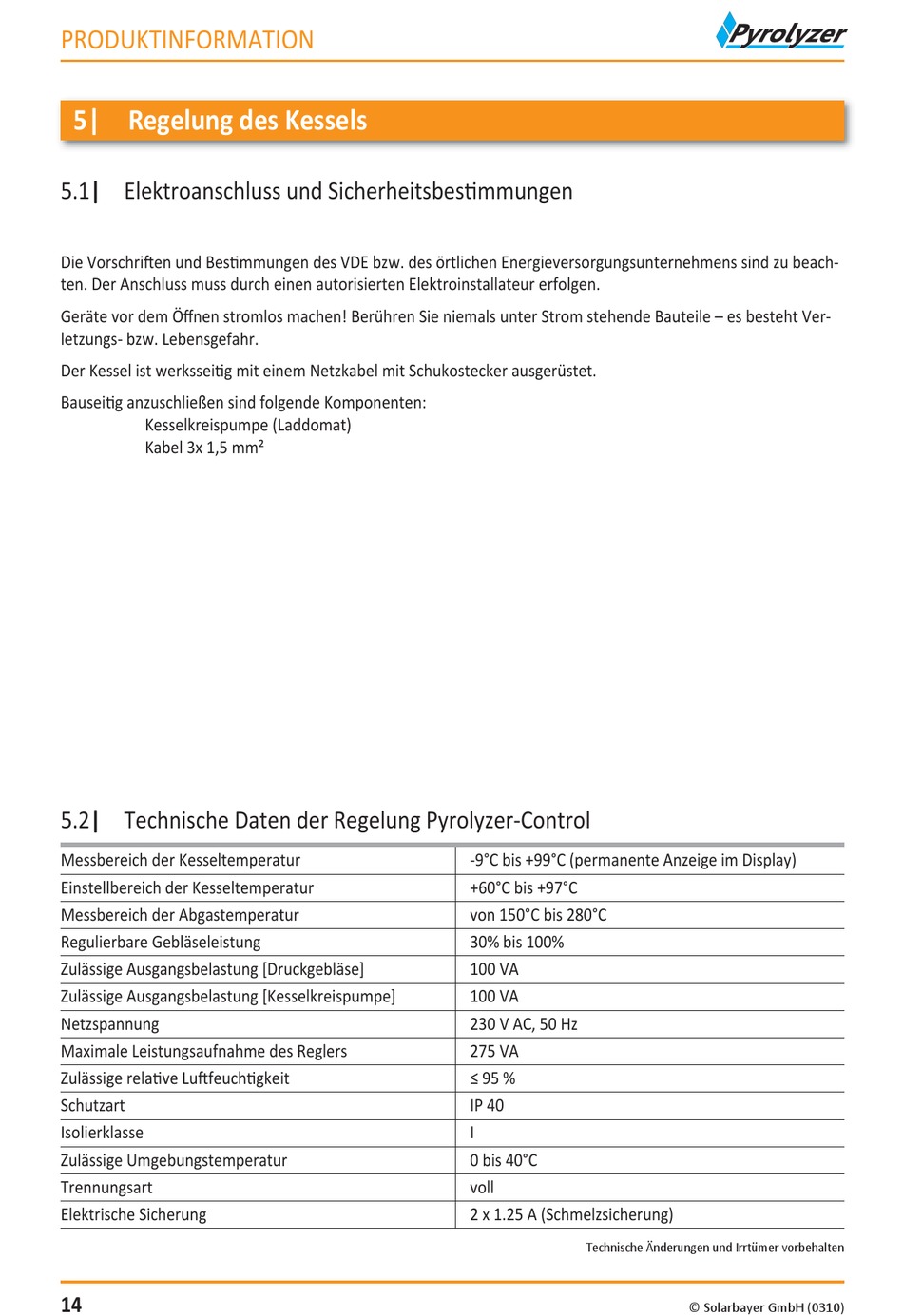

5| Regelung des Kessels
5.1| Elektroanschluss und Sicherheitsbestimmungen
Die Vorschriften und Bestimmungen des VDE bzw. des örtlichen Energieversorgungsunternehmens sind zu beach‐
ten. Der Anschluss muss durch einen autorisierten Elektroinstallateur erfolgen.
Geräte vor dem Öffnen stromlos machen! Berühren Sie niemals unter Strom stehende Bauteile – es besteht Ver‐
letzungs‐ bzw. Lebensgefahr.
Der Kessel ist werksseitig mit einem Netzkabel mit Schukostecker ausgerüstet.
Bauseitig anzuschließen sind folgende Komponenten:
Kesselkreispumpe (Laddomat)
Kabel 3x 1,5 mm²
5.2| Technische Daten der Regelung Pyrolyzer‐Control
Messbereich der Kesseltemperatur
Einstellbereich der Kesseltemperatur
Messbereich der Abgastemperatur
Regulierbare Gebläseleistung
Zulässige Ausgangsbelastung [Druckgebläse]
Zulässige Ausgangsbelastung [Kesselkreispumpe]
Netzspannung
Maximale Leistungsaufnahme des Reglers
Zulässige relative Luftfeuchtigkeit
Schutzart
Isolierklasse
Zulässige Umgebungstemperatur
Trennungsart
Elektrische Sicherung
14
‐9°C bis +99°C (permanente Anzeige im Display)
+60°C bis +97°C
von 150°C bis 280°C
30% bis 100%
100 VA
100 VA
230 V AC, 50 Hz
275 VA
≤ 95 %
IP 40
I
0 bis 40°C
voll
2 x 1.25 A (Schmelzsicherung)
Technische Änderungen und Irrtümer vorbehalten
© Solarbayer GmbH (0310)
