PRODUKTINFORMATION

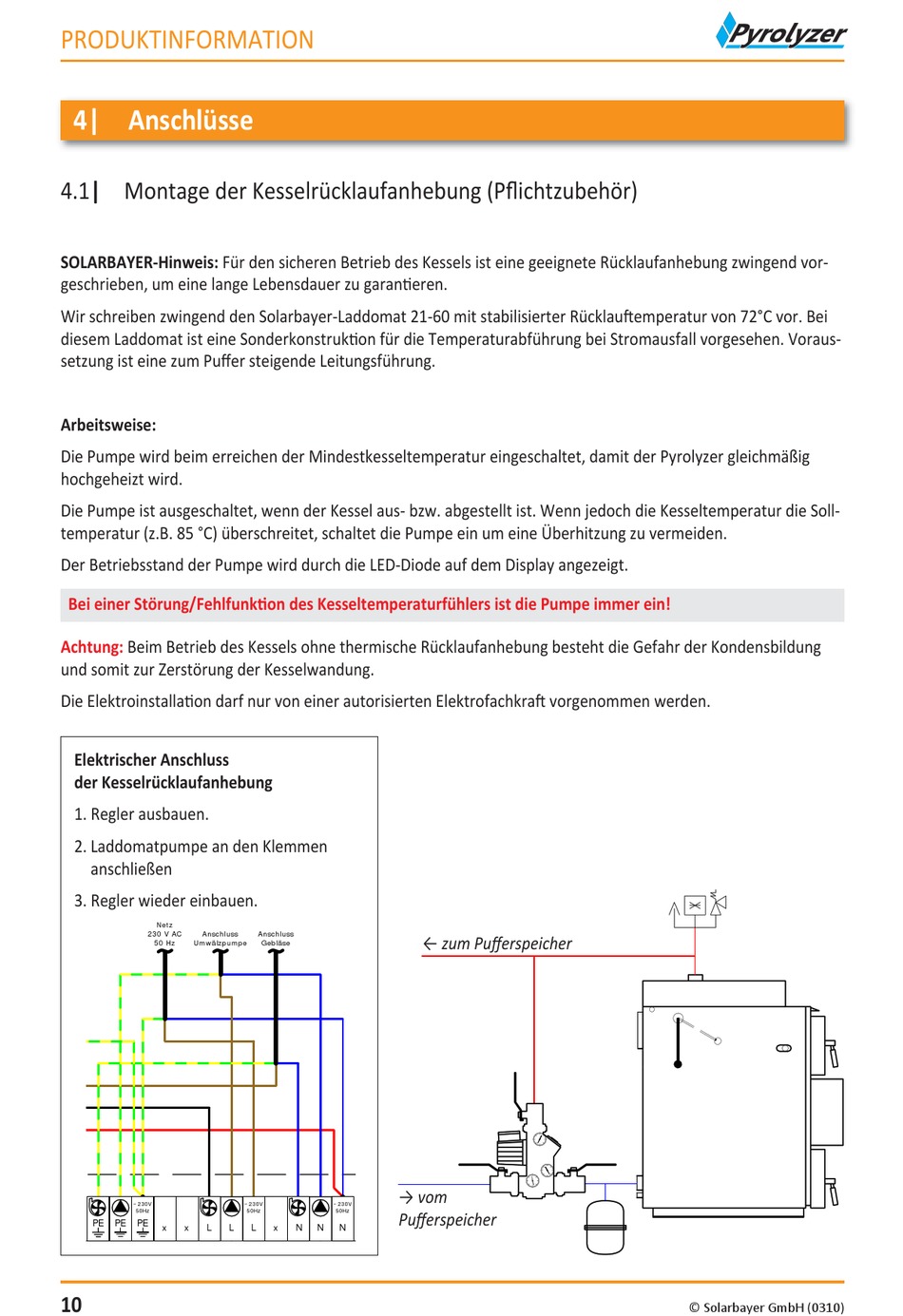

4| Anschlüsse
4.1| Montage der Kesselrücklaufanhebung (Pflichtzubehör)
SOLARBAYER‐Hinweis: Für den sicheren Betrieb des Kessels ist eine geeignete Rücklaufanhebung zwingend vor‐
geschrieben, um eine lange Lebensdauer zu garantieren.
Wir schreiben zwingend den Solarbayer‐Laddomat 21‐60 mit stabilisierter Rücklauftemperatur von 72°C vor. Bei
diesem Laddomat ist eine Sonderkonstruktion für die Temperaturabführung bei Stromausfall vorgesehen. Voraus‐
setzung ist eine zum Puffer steigende Leitungsführung.
Arbeitsweise:
Die Pumpe wird beim erreichen der Mindestkesseltemperatur eingeschaltet, damit der Pyrolyzer gleichmäßig
hochgeheizt wird.
Die Pumpe ist ausgeschaltet, wenn der Kessel aus‐ bzw. abgestellt ist. Wenn jedoch die Kesseltemperatur die Soll‐
temperatur (z.B. 85 °C) überschreitet, schaltet die Pumpe ein um eine Überhitzung zu vermeiden.
Der Betriebsstand der Pumpe wird durch die LED‐Diode auf dem Display angezeigt.
Bei einer Störung/Fehlfunktion des Kesseltemperaturfühlers ist die Pumpe immer ein!
Achtung:
Beim Betrieb des Kessels ohne thermische Rücklaufanhebung besteht die Gefahr der Kondensbildung
und somit zur Zerstörung der Kesselwandung.
Die Elektroinstallation darf nur von einer autorisierten Elektrofachkraft vorgenommen werden.
Elektrischer Anschluss
der Kesselrücklaufanhebung
1. Regler ausbauen.
2. Laddomatpumpe an den Klemmen
anschließen
3. Regler wieder einbauen.
10
← zum Pufferspeicher
→ vom
Pufferspeicher
© Solarbayer GmbH (0310)
