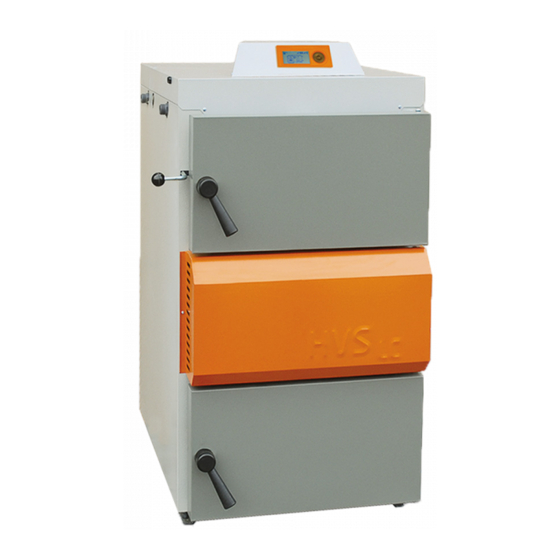

- Seite 1 P R O D U K T I N F O R M AT I O N S O L A R B A Y E R ‐ H O L Z V E R G A S E R HVS E ECONOMIC HVS LC LAMBDA CONTROL Technische Beschreibung © Solarbayer GmbH [15.12]...
-
Seite 2: Inhaltsverzeichnis
Brennstoffart ................38 © Solarbayer GmbH [15.12]... - Seite 3 S chwortverzeichnis ..............63 © Solarbayer GmbH [15.12]...
- Seite 4 PRODUKTINFORMATION Holzvergaserkessel HVS © Solarbayer GmbH [15.12]...
-
Seite 5: Allgemeines
PRODUKTINFORMATION Holzvergaserkessel HVS Allgemeines © Solarbayer GmbH [15.12]... -
Seite 6: Regeln Der Technik, Vorschri En, Normen, Sicherheitshinweis
(Rohrleitungsführung zum Pufferspeicher sollte nach dem Schwerkraftprinzip ausgeführt werden). ‐ Der Kessel muss richtig und auf kürzestem Wege an den Schornstein angeschlossen werden. Abgasrohre sorgfältig abdichten. ‐ Am Schornstein dürfen keine weiteren Heizanlagen angeschlossen werden, ausgenommen Öl‐/Gasbrenner die mit automatischer Verriegelungstechnik ausgestattet werden (Abgasthermostat). © Solarbayer GmbH [15.12]... -
Seite 7: Sicherheitsmaßnahmen Im Bereich Des Brandschutzes
Stufe C3: leicht brennbare Stoffe (Holz – Kiefer, Buche, Esche, Pappel, Holzfaserplatten, Kork, Folien, Polystyrol, Polyäthylen, Bitumenpappen, Zellstoff, Sperrholz u. a.) Im Zweifelsfall muss der SOLARBAYER‐Holzvergaser auf einer Schutzplatte (siehe Skizze) aufgestellt werden. Bei Unklarheiten ist die zuständige Aufsichtsbehörde (Bezirkskaminkehrer ...) vorab zu konsultieren. -
Seite 8: Schni Modell
Die Einstellung der Sekundärluft wird durch die Lambdasonde, abhängig von den Emmissionswerten, optimal mittels Stellantrieb angepasst. Bei Serie HVS E (ohne Lambdaregelung) erfolgt die Sekundärlufteinstellung mittels Stellschrauben * nur Version HVS 16 bis 40 Schni modell zeigt HVS LC © Solarbayer GmbH [15.12]... -
Seite 9: Berechnungsbeispiel Zur Auslegung Der Kesselgröße
Ist der Kessel von der Dimensionierung zu klein ausgelegt, werden Sie zwar eine Kesseltemperatur von 70‐80 °C erreichen, die gewünschte Heizungsvorlau emperatur wird nicht erreicht. [z.B. Gebäudegröße 220 m², Altbau: Eine gewünschte Kesselleistung von 25 kW wäre hier falsch ausgelegt. Rich g wäre eine Kesselnennleistung von 40‐60 kW] © Solarbayer GmbH [15.12]... -
Seite 10: Technische Daten
Empfohlene Kessel‐Rücklau emperatur °C 70°C Rechtliche Rahmenbedingungen bzw. Förderkriterien sind zu beachten. ²Je nach Rohrlänge, Bogenanzahl, Mischer, Umschaltventile etc., auch größer zu dimensionieren. Die hier genannten Rohrdimensionierungen dienen lediglich als Vorschlag und ersetzen keine fachtechnische Planung. © Solarbayer GmbH [15.12]... - Seite 11 HVS 60 E HVS 100 E Elektrische Daten HVS 16 LC HVS 25 LC HVS 40 LC HVS 60 LC HVS 100 LC Netzspannung/Frequenz V/Hz 230/50 Leistungsaufnahme – Standby 0,35 Leistungsaufnahme – Betrieb 126 (2 x 63) © Solarbayer GmbH [15.12]...
- Seite 12 PRODUKTINFORMATION Holzvergaserkessel HVS © Solarbayer GmbH [15.12]...
-
Seite 13: Montage
PRODUKTINFORMATION Holzvergaserkessel HVS Montage © Solarbayer GmbH [15.12]... -
Seite 14: Speicherfühler
Der Speicherfühler, Typ PT 1000, muss in die entsprechende Position des Speichers platziert werden. Die Messung der Speichertemperatur dient lediglich der Information als Fernabfrage und hat keinen Einfluss auf die Regelung des Kessels. Speicherfühler Speicherfühler Der Speicherfühler soll etwa nach ⅔ des Speichervolu‐ mens im Speicher platziert werden. © Solarbayer GmbH [15.12]... -
Seite 15: Kesselrücklaufanhebung (Pflichtzubehör)
(Pflichtzubehör) Eine Rücklaufanhebung ist zwingend vorgeschrieben, um Schwitzwasserbildung und daraus folgende Korrosion des HVS‐Kessels zu verhindern. Dafür empfehlen wir ausschließlich nur original Solarbayer‐Rücklaufanhebungen zu verwenden. Dadurch wird eine günstige Kesselvorlauftemperatur von ca. 70‐85°C erreicht. Die in der Rücklaufanhebung enthaltene Pumpe wird direkt an die HVS‐Steuerung angeschlossen, siehe Kapitel: [Montage] Elektroschaltplan Beim Betrieb des Kessels läuft die Pumpe ab einer Kesselvorlauftemperatur von ca. -
Seite 16: Thermische Ablaufsicherung (Pflichtzubehör)
Sicherheitsauslass müssen die Doppel‐ ⑥ nippel mit einer Rohrzange fest nachgezo‐ gen werden. ⑦ Doppelnippel ③ Einlegescheibe Flachdichtung 1 Kesselwand 2 Schweißnaht 3 Einschweißmuffe 4 Flachdichtung 5 Einlegescheibe 6 Doppelnippel 7 CU‐Rohr Wärmetauscher (18 mm) © Solarbayer GmbH [15.12]... - Seite 17 PRODUKTINFORMATION Holzvergaserkessel HVS Solarbayer 16 kW, 25 kW und 40 kW Solarbayer 60 kW und 100 kW Thermische Ablaufsicherung ¾“, Kaltwassereintri Tauchgehäuse mit Doppeltemperaturwächter Kaltwasseraustri Bitte prüfen Sie die Ablaufsicherung beim ersten Anheizen des Kessels auf Funktion, indem Sie den Kessel bis auf Auslösetemperatur hochheizen.
-
Seite 18: Abgaszuggebläse (Op Onales Zubehör)
Technische Informationen und Montagehinweise liegen dem Produkt bei, bzw. stehen zum Download zur Verfügung: www.solarbayer.de 2.5.1.1 HVS25L Bei Betrieb mit einem Abgaszuggebläse muss die Funktion in der Regelung aktiviert werden! siehe Kapitel: [Betrieb] Fachmannmenü (2.5: Konfiguration) © Solarbayer GmbH [15.12]... -
Seite 19: Abgasrohr Und Kaminzugbegrenzer (Kein Lieferzubehör)
• Bei Einsatz des Holzvergaserkessels ist wegen des Druckgebläses der Anschluss mehrerer Feuerstätten an einen Kamin grundsätzlich nicht gestattet. Um einen sauberen Abbrand zu gewährleisten wird empfohlen einen Kaminzubegrenzer anzuwenden, der den geforderten Schornsteinzug gewährleistet (siehe Grafik). Kaminzugbegrenzer Abgasführung zum Kamin: gestreckte Länge < 1,5 m © Solarbayer GmbH [15.12]... -
Seite 20: Elektroanschluss
Berühren Sie niemals unter Strom stehende Bauteile – es besteht Lebensgefahr! Anschlussmöglichkeit AK 3000 M (Modul zum So wareupdate) Steckverbindung zum Display AK 3000 D Erweiterungsmöglichkeit Erdung Regler AK 3000 S (Steuerplatine) AK 3000 L (Lambdaplatine) © Solarbayer GmbH [15.12]... -
Seite 21: Elektroschaltplan
Elektroschaltplan Anschlussdose Lambdasonde AK 3000 S Steuerplatine Anschlussdose Temp.‐Sensoren © Solarbayer GmbH [15.12]... -
Seite 22: Inbetriebnahme Des Kessel
Protokollieren Sie die Druckprüfung und die ordnungsgemäße Befüllung der Anlage nach VDI 2035 und lassen Sie sich dies von Ihrem Kunden bestätigen. Kesseltyp Produktionsnummer Die ordnungsgemäße Inbetriebnahme wird hiermit bestätigt Stempel / Datum / Unterschrift des Fachhändlers © Solarbayer GmbH [15.12]... -
Seite 23: Betrieb
PRODUKTINFORMATION Holzvergaserkessel HVS Betrieb © Solarbayer GmbH [15.12]... -
Seite 24: Bedienfeld Und Displaybeschreibung
Auswahl Funktion Aktuelle Uhrzeit ° 07:16 29.8 Anzeige der momentanen Messwerte [Auswahl mit▲▼] Anzeige des Hydraulikschemas 25 kW Anzeigesymbole: Abgaszuggebläse, Lambdasonde, Abgastemperatur Anzeige des Betriebszustands Anzeige des Betriebszustands (wenn Kessel „OFF”, wird hier die Kesselnennleistung angezeigt © Solarbayer GmbH [15.12]... -
Seite 25: Symbol- Und Grundparameterbeschreibung
Heizbetrieb beginnt 07:16 79.2°C Gebläseleistung aktueller Lambdawert im Abgas λ 1.33 (nur Version HVS LC) ° Position des Lambda‐Stellmotors Heizbetrieb servo 90% (nur Version HVS LC) 07:16 103.7°C ° Heizbetrieb verlassen 07:16 77.7°C Heizbetrieb beendet Maximaltemperatur überschritten © Solarbayer GmbH [15.12]... -
Seite 26: Grundmenü
PRODUKTINFORMATION Holzvergaserkessel HVS Grundmenü ° 07:16 29.8 Kessel‐Maximal‐ 25 kW [2 sek.] – temperatur Ausgangsmenü Bedienung der Multifunktionstaste Reglereinstellung – Bestätigung (Enter) Abbruch (ESC) Auswahl Funktion Zeit Fehlerabfrage Info So wareversion © Solarbayer GmbH [15.12]... - Seite 27 2011/06/27 19:33:25 No Error 6.1.1 Mon AK3000D: Info AK3000D 7ERS S4.51 AK Info AK3000L 10/11/26 10:38 SW AK3000D,HW02: AK30001 S1.36,R01 11/05/02 12:13 6.1.4 Mon AK3000L: 5ERS S4.41 LMB 10/06/23 14:58 SW AK3000L: Lambda S1.10 10/06/23 15:00 © Solarbayer GmbH [15.12]...
-
Seite 28: Einstellbeispiel (Zeit)
Mit Funk onstaste zur Datumseinstellung wechseln (JJJJ/MM/TT). 2011/06/27 Der blinkende Wert kann mit den Auswahltasten verändert 19:33:25 werden. Änderungen werden mit der Bestä gungstaste gespeichert. Wird die Abbruchtaste bei blinkendem Eingabewert gedrückt, wird die Änderung verworfen. Abbruchtaste führt eine Menüebene zurück © Solarbayer GmbH [15.12]... -
Seite 29: Wich Ge Grundparameter
Tastenerklärung (Zeiteinstellung) Nach der hier eingestellten Wartezeit erscheint für bestimmte Funk‐ tionen eine grafische Hilfestellung. Die Einstellung „0s” deaktiviert diese Funktion. Sommer‐/Winterzeitumstellung Mit [yes] wird die automatische Sommer‐Winterzeitumstellung aktiviert. Wiederherstellen der Werkseinstellungen: siehe Kapitel: [Betrieb] Fachmannmenü © Solarbayer GmbH [15.12]... -
Seite 30: Fachmannmenü
(Ausgangsmenü „OFF”) Kennwortgeschützter Bereich (Fachmannebene) 2.5.1 2.5] Konfigura on 2.10 2.10.1 > config 2.10] < config Kartenleseop on > firmware Erase 2.10.1 > 2.12 2.12.1 2.12] Funk onsprüfung 2.12.1 Werkseinstellungen wiederherstellen 2.11 2.11.1 2.11 Solarbayer DEALER DEALER © Solarbayer GmbH [15.12]... - Seite 31 Abgasgebläseprüfung (falls vorhanden) Die elektrischen Ausgänge können manuell Pumpenprüfung geschaltet werden. Stellmotorprüfung [zu] Nur möglich wenn Kessel „OFF”. Stellmotorprüfung [auf] ° 07:16 29.8 ACHTUNG: 25 kW ‐ Richtigen Kesseltyp einstellen ‐ evtl. vorhandenes Abgaszuggebläse aktivieren Ausgangsmenü © Solarbayer GmbH [15.12]...
-
Seite 32: Kessel Anheizen - Reglerfunk On (Ohne Abgaszuggebläse)
Kessel automa sch auf Heizbetrieb 07:16 79.2°C Der Kessel geht nach einigen Minuten in den Heizbetrieb über, wenn die Kes‐ ° sel‐Abschal emperatur um ca 20°C überschri en wird. Hinweis: Die Pumpe läu ab ca. 40°C Kesseltemperatur. ° © Solarbayer GmbH [15.12]... -
Seite 33: Kessel Anheizen - Reglerfunk On (Mit Abgaszuggebläse)
Kessel automa sch auf Heizbetrieb 07:16 79.2°C Der Kessel geht nach einigen Minuten in den Heizbetrieb über, wenn die Kes‐ ° sel‐Abschal emperatur um ca 20°C überschri en wird. Hinweis: Die Pumpe läu ab ca. 40°C Kesseltemperatur. ° © Solarbayer GmbH [15.12]... -
Seite 34: Kessel Anheizen - Feuer En Achen
Kessel. Wie im Bild gezigt, diese über die Düse legen. Trockenbrennstoff anzünden. Den brennenden Trockenbrennstoff auf die Holzkohle‐ reste legen. Zwei Holzscheite an die linke und rechte Kesselwand Holzspreißel auf den brennenden Trockenbrennstoff legen. legen. © Solarbayer GmbH [15.12]... - Seite 35 Da‐ durch entsteht eine ‐ Achten Sie darauf, dass beim Anheizen/Nach‐ saubere, nach legen mit geöffneter Rauchgasklappe keine unten in die Brenn‐ Flammen vom Füllraum in das Abgasrohr ge‐ kammer geführte langen. Gasflamme. © Solarbayer GmbH [15.12]...
-
Seite 36: Brennstoff Nachlegen
20°C überschri en wird. Hinweis: Die Pumpe läu ab ca. 40°C Kesseltemperatur. ° Vor dem Nachlegen des Brennstoffes die Zugstange der Rauchgasklappe auf „Anheizen” stellen Nach dem Schließen der Kesseltüre die Zugstange der Rauchgasklappe auf „Heizen“ stellen © Solarbayer GmbH [15.12]... -
Seite 37: Ausschalten Des Kessels (Automa Sch)
46.2°C Taste „OFF” drücken. Parameterauswahl ° Kessel kann manuell ausgeschaltet werden Brennstoff nachlegen ⌧ Abbruch und Rückkehr ▲▼ Wahl der anzuzeigenden Messwerte Kessel aus 07:16 25.0°C Die Regelung wechselt automa sch in das Anfangsmenü. 25 kW © Solarbayer GmbH [15.12]... -
Seite 38: Brennstoffart
Holzvergaserkessel HVS Brennstoffart Die SOLARBAYER‐Holzvergaser sind für die Verheizung trockener Holzmasse (gespaltenes Scheitholz unter 20% Feuchtegehalt), in einer Länge, die dem Füllraum entspricht, mit einer maximalen Kantenlänge von ca. 8x14 cm geeignet. Säge‐, Hobelspäne‐ und Holzsplitter sind zusammen mit Holzscheiten zu verheizen. Der Innenraum des Kessels besteht aus einem Füllraum, in dem der Brennstoff ausgetrocknet und vergast wird. -
Seite 39: Wartung
PRODUKTINFORMATION Holzvergaserkessel HVS Wartung © Solarbayer GmbH [15.12]... -
Seite 40: Türen
Dazu müssen zuerst die Muttern gelockert werden. Anschließend die Muttern wieder festziehen. Messingscheibe Türscharnier Türgriff Türdichtung Türscharnier Kesseltüre Die Gewinde des Türscharniers und des Verschlusses sind von Zeit zu Zeit mit Kupferpaste zu schmieren. Nachstellbares Scharnier © Solarbayer GmbH [15.12]... -
Seite 41: Verkleidung Des Kesselkörpers
Scharnieren herauszieht. Der Türverschluss wird abmontiert. Die Türe mit der Innenseite nach unten ablegen. Das aufgesetzte Blech kann nun entfernt werden. Vor dem Abnehmen der Kesselverkleidung Netzstecker ziehen. Berühren Sie niemals unter Strom stehende Bauteile – es besteht Lebensgefahr! © Solarbayer GmbH [15.12]... -
Seite 42: Abschirmsteine
Zur Leistungsoptimierung befinden sich beim HVS 16 LC an der rechten und linken Vergaserinnenwand jeweils drei Abschirmsteine. Die Abschirmsteine sind Verschleißteile und müssen bei Bedarf ersetzt werden. Nur Version HVS 16 LC: Jeweils auf der rechten und linken Seite befinden sich 3 Abschirmsteine. © Solarbayer GmbH [15.12]... -
Seite 43: Feuerraum
Stahltragewanne bis Anschlag nach hinten schieben und niemals ohne die Brennkammersteine heizen. Aschenkammersteine: Lage der Aschenkammersteine am Kesselboden Um die Aschenkammer des Holzkessels vor gro‐ ßer Hitzeeinwirkung und eventuellen Schäden zu schützen sind die Solarbayer‐Holzvergaser mit Schamottplatten ausgerüstet, die unterhalb der Brennkammer platziert sind. Die Aschenkammersteine sind Verschleißteile HVS 16 und müssen bei Bedarf ersetzt werden. -
Seite 44: Führung Der Primär- Und Sekundärlu
örtlichen Gegebenheiten [Kaminzug ...]). Nachjustierung nach jeder Demontage und anschlie‐ ßender Montage der Gebläseträgerbaugruppe erfor‐ derlich! Die Einstellung der Sekundärluft muss vor der ersten Inbetriebnahme eingestellt und gegebenenfalls auf die jeweiligen Kaminzugverhältnisse angepasst werden (nur Version HVS E). © Solarbayer GmbH [15.12]... -
Seite 45: Druckgebläse
Betrieb und führt zur Veränderung der Para‐ meter, wodurch eine saubere Verbrennung nicht mehr gewährleistet ist. Gelegentlich sollten die Flügel des Lüfterrades gereinigt werden. Vor dem Entfernen der Druckgebläseabdeckung Netzstecker ziehen. Berühren Sie niemals unter Strom stehende Bauteile – es besteht Lebensgefahr! © Solarbayer GmbH [15.12]... -
Seite 46: Lambda-Stellmotor Und Lu Blende (Nur Version Hvs Lc)
Anschlagschrauben vorgegeben sind. Nach Demontage des Lambda‐Stellmotors mit Luft‐ blende ist beim anschließenden Zusammenbau darauf zu achten, dass die Luftblende bis an den Kesselkörper ansteht. Welle bis zum Anschlag an den Kesselkörper schieben. Lambda‐Stellmotor Druckgebläse © Solarbayer GmbH [15.12]... -
Seite 47: Lambdasonde (Nur Version Hvs Lc)
Bei der Version HVS LC ist im Abgasstutzen eine Lambdasonde eingebaut. Der Anschluss erfolgt über die An‐ schlussdose auf der Kesselrückseite. Lambda‐ sonde Anschluss‐ dose Zugstange der Rauchgasklappe während des Heizbetriebs auf Stellung „Heizen”/”ZU” stellen. Das Offenlassen der Rauchgasklappe kann die Lambdasonde durch Flammenberührung beschädigen. © Solarbayer GmbH [15.12]... -
Seite 48: Fühler
Sie zuerst ca. 2 cm nach vorne, danach können Sie es vorsichtig von vorne nach hinten kippen. Vor dem Abnehmen der Kesselverkleidung Netzstecker ziehen. Berühren Sie niemals unter Strom stehende Bauteile – es besteht die Gefahr von Verletzungen oder Tod! Fühlerkennlinie © Solarbayer GmbH [15.12]... -
Seite 49: Sicherheitstemperaturbegrenzer - Stb
Hierzu die schwarze Schutzkappe des STB lösen und grünen Entriegelungsknopf drücken. Anschließend wird durch Drücken der „ENTER”‐Taste die Regelung in den Ausgangszustand zurückversetzt, die Fehlermeldung erlischt. Jetzt kann der Kessel wieder in Betrieb genommen werden. © Solarbayer GmbH [15.12]... -
Seite 50: Abgasturbulatoren
Abbildung ersichtlich, in die Abgaswärme‐ tauscherrohre eingesetzt. Benötigte Stückzahl an Turbulatoren: HVS 16 bis 40 6 Turbulatoren HVS 60 16 Turbulatoren HVS 100 24 Turbulatoren Bei sehr harzhaltigen Hölzern und Restholz sollten die Turbulatoren nicht zum Einsatz kommen. © Solarbayer GmbH [15.12]... -
Seite 51: Reinigung Der Vergaserkammer
Primärluft‐ kanäle Vergaserkammer neu Vergaserkammer nach einigen Tagen Heizbetrieb. Die Teerbildung ist völlig normal und wird immer wieder mit abgebrannt. Achtung Verbrennungsgefahr! Reinigung nur bei kaltem Kessel durchführen! mitgeliefertes Reinigungswerkzeug: Schrapper, Schürhaken, Rundschrapper © Solarbayer GmbH [15.12]... -
Seite 52: Reinigung Des Wärmetauschers
Nach der Reinigung die Turbulatoren wieder einsetzen. Bei Betrieb mit Abgasturbulatoren ist ein wöchentlicher Reinigungsintervall notwendig. Je nach Verschmutzungsgrad der Wärmetauscher kann die Reinigungsperiode auch verlängert werden. Achtung Verbrennungsgefahr! Reinigung nur bei kaltem Kessel durchführen! © Solarbayer GmbH [15.12]... -
Seite 53: Reinigung Der Primär- Und Sekundärlu Kanäle
Prüfen Sie hierbei ob Lu aus den Primärlu ‐ kanälen kommt (mit Presslu prüfen). Ist der Primärlu kanal zu, kann der Primärlu kanal ausgebaut und gereinigt werden. Nach dem Wie‐ dereinbau muss die Funk on geprü werden. © Solarbayer GmbH [15.12]... -
Seite 54: Abgasmessung
1,5 Std. ein Glutbe erzeugt wurde. Die Abgasmessung durch den Schornsteinfeger muss während der Heizphase erfolgen. Wie aus dem Diagramm ersichtlich ist der Kohlenmonoxidanteil während der Heizphase am niedrigsten.Die Abgasmessung muss deshalb während der Heizphase erfolgen. © Solarbayer GmbH [15.12]... -
Seite 55: Wartungshinweise
(Kupferpaste, temperaturbeständig bis ca. 1100 °C, Bestell‐Nr. 3300009) ‐ Druckgebläse sowie Luftführungskanäle sind in einem jährlichen Wartungszyklus zu reinigen ‐ Drucknippel für thermische Ablaufsicherung sind jährlich zu überprüfen ‐ Sicherheitseinrichtungen sind regelmäßig zu kontrollieren ‐ je nach Verschmutzungsgrad ist der Kessel zu reinigen © Solarbayer GmbH [15.12]... -
Seite 56: Problembehebung
Die Abdichtungsschnur umdrehen bzw. ersetzen Die Rauchgasklappe lässt sich nicht öff‐ Die Klappe ist mit Teer verklebt Kessel‐ Abgas‐ und Abstelltemperatur auf die Solarbayer‐Einstellungen setzen Der verwendete Brennstoff ist zu feucht, falsche Scheitholzlänge Scheitholzlänge anpassen Nach dem Öffnen der Fülltür und der... -
Seite 57: Fehlermeldungen
Minuten dauernde Prozess wird nur durchgeführt wenn sich der Kessel während dieser Zeit im Modus [OFF] befindet. Nach Beendigung der Diagnose kehrt die Regelung automatisch in die Ausgangsfunktion zurück. Bei älteren Softwareversionen erscheint im Display: [SERVICE] © Solarbayer GmbH [15.12]... - Seite 58 Speicherfühler getrennt ‐ Unterbrechung im Fühlerkreis Kontakte prüfen 07:16 Error CPU T3 Fühlerwiderstand messen ggf. Speicherfühler ersetzen 25 kW Kontrol‐LED leuchtet rot Speicherfühler Kurzschluss ‐ Kurzschluss im Fühlerkreis Kontakte prüfen CPU T3 Fühlerwiderstand messen ggf. Speicherfühler ersetzen © Solarbayer GmbH [15.12]...
- Seite 59 Kessel [OFF] ist Lambdaheizung defekt ‐ Stromversorgung der Lambda‐ sondenheizung unterbrochen LAMBDA I Error Anschlüsse zur Lambdasonde überprüfen, ggf. Lambdasonde bzw. Lambdaplatine (AK 3000 L) ersetzen Kontrol‐LED leuchtet rot Fehler wird nicht angezeigt wenn Kessel [OFF] ist © Solarbayer GmbH [15.12]...
- Seite 60 Kritische Netzspannung Netzspannungsschwankung Elektrische Spannung vom Fachmann überprüfen lassen 69,9°C Mains power fail 25 kW Kontrol‐LED leuchtet rot Batteriestatus Leere Batterie Batterie ersetzen Nur bei Version HVS LC 07:16 69,9°C Battery Error 25 kW Kontrol‐LED leuchtet rot © Solarbayer GmbH [15.12]...
-
Seite 61: Wartungsprotokoll
Stempelfeld: Stempelfeld: Datum / Unterschrift des Fachhändlers Datum / Unterschrift des Fachhändlers Stempelfeld: Stempelfeld: Datum / Unterschrift des Fachhändlers Datum / Unterschrift des Fachhändlers Stempelfeld: Stempelfeld: Datum / Unterschrift des Fachhändlers Datum / Unterschrift des Fachhändlers © Solarbayer GmbH [15.12]... -
Seite 62: Konformitätserklärung
, HVS 40 HVS 60 , HVS 60 HVS 100 , HVS 100 Hersteller: SOLARBAYER GmbH Angewendete Richtlinien und Normen: Maschinenrichtlinie 2006/42/EG DIN EN 303-5 EMV-Richtlinie 2004/108/EG Richtlinie 97/23/EG Richtlinie 2006/95/EG Pollenfeld, 01.04.2012 Kraus Martin Geschäftsführer Solarbayer GmbH © Solarbayer GmbH [15.12]... -
Seite 63: S Chwortverzeichnis
Multifunktionstaste 24 Zeit 26 Fehlerabfrage 26 Zeiteinstellung 28, 29 Fehlermeldungen 57 Zugstange 34 Feuerraum 43 Netzspannung 60 Fühler 48 Netzspannungsschwankung 60 Fühlerkennlinie 48 Füllraum 10 Funktionsprüfung 30 Primär‐ und Sekundärluft 44 Primärluftkanal 8 Primärluftkanäle 53 Problembehebung 56 © Solarbayer GmbH [15.12]... - Seite 64 Telefax +49(0)8421/93598‐29 info@solarbayer.de Solartechnik www.solarbayer.de Dieses Handbuch und die abgebildeten Fotos und Grafiken unterliegen dem Copyright der SOLARBAYER GmbH. Technische Änderungen und Irrtümer vorbehalten. Gül g ist die jeweils aktuelle Fassung dieser Montageanleitung auf unserer Homepage www.solarbayer.de © Solarbayer GmbH [15.12]...
