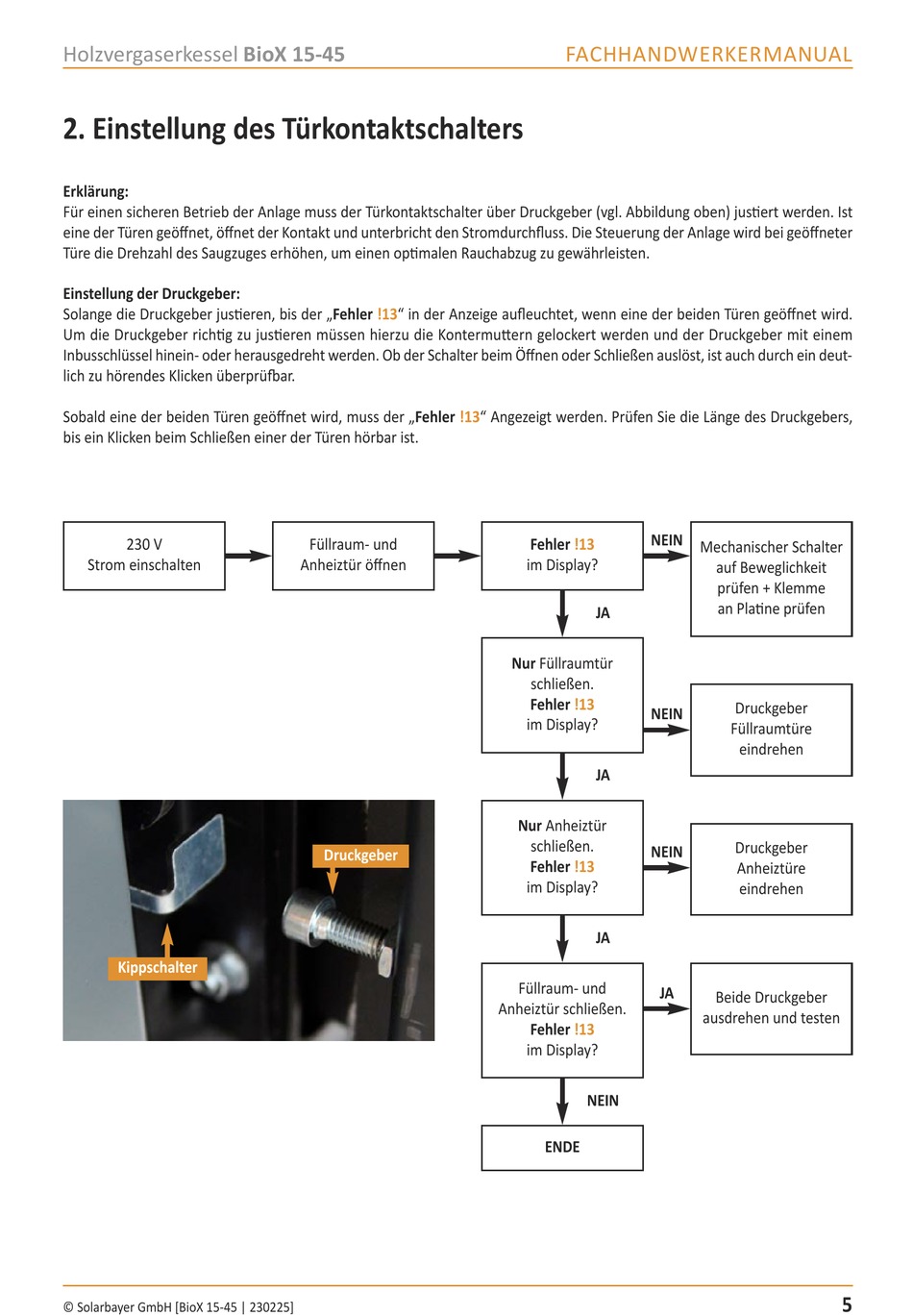

Holzvergaserkessel BioX 15­45
2. Einstellung des Türkontaktschalters
Erklärung:
Für einen sicheren Betrieb der Anlage muss der Türkontaktschalter über Druckgeber (vgl. Abbildung oben) justiert werden. Ist
eine der Türen geöffnet, öffnet der Kontakt und unterbricht den Stromdurchfluss. Die Steuerung der Anlage wird bei geöffneter
Türe die Drehzahl des Saugzuges erhöhen, um einen optimalen Rauchabzug zu gewährleisten.
Einstellung der Druckgeber:
Solange die Druckgeber justieren, bis der „Fehler !13" in der Anzeige aufleuchtet, wenn eine der beiden Türen geöffnet wird.
Um die Druckgeber richtig zu justieren müssen hierzu die Kontermuttern gelockert werden und der Druckgeber mit einem
Inbusschlüssel hinein­ oder herausgedreht werden. Ob der Schalter beim Öffnen oder Schließen auslöst, ist auch durch ein deut­
lich zu hörendes Klicken überprüfbar.
Sobald eine der beiden Türen geöffnet wird, muss der „Fehler !13" Angezeigt werden. Prüfen Sie die Länge des Druckgebers,
bis ein Klicken beim Schließen einer der Türen hörbar ist.
230 V
Strom einschalten
Kippschalter
© Solarbayer GmbH [BioX 15­45 | 230225]
Füllraum­ und
Anheiztür öffnen
Druckgeber
FACHHANDWERKERMANUAL
NEIN
Fehler !13
im Display?
JA
Nur Füllraumtür
schließen.
Fehler !13
NEIN
im Display?
JA
Nur Anheiztür
schließen.
NEIN
Fehler !13
im Display?
JA
Füllraum­ und
JA
Anheiztür schließen.
Fehler !13
im Display?
NEIN
ENDE
Mechanischer Schalter
auf Beweglichkeit
prüfen + Klemme
an Platine prüfen
Druckgeber
Füllraumtüre
eindrehen
Druckgeber
Anheiztüre
eindrehen
Beide Druckgeber
ausdrehen und testen
