Funktion

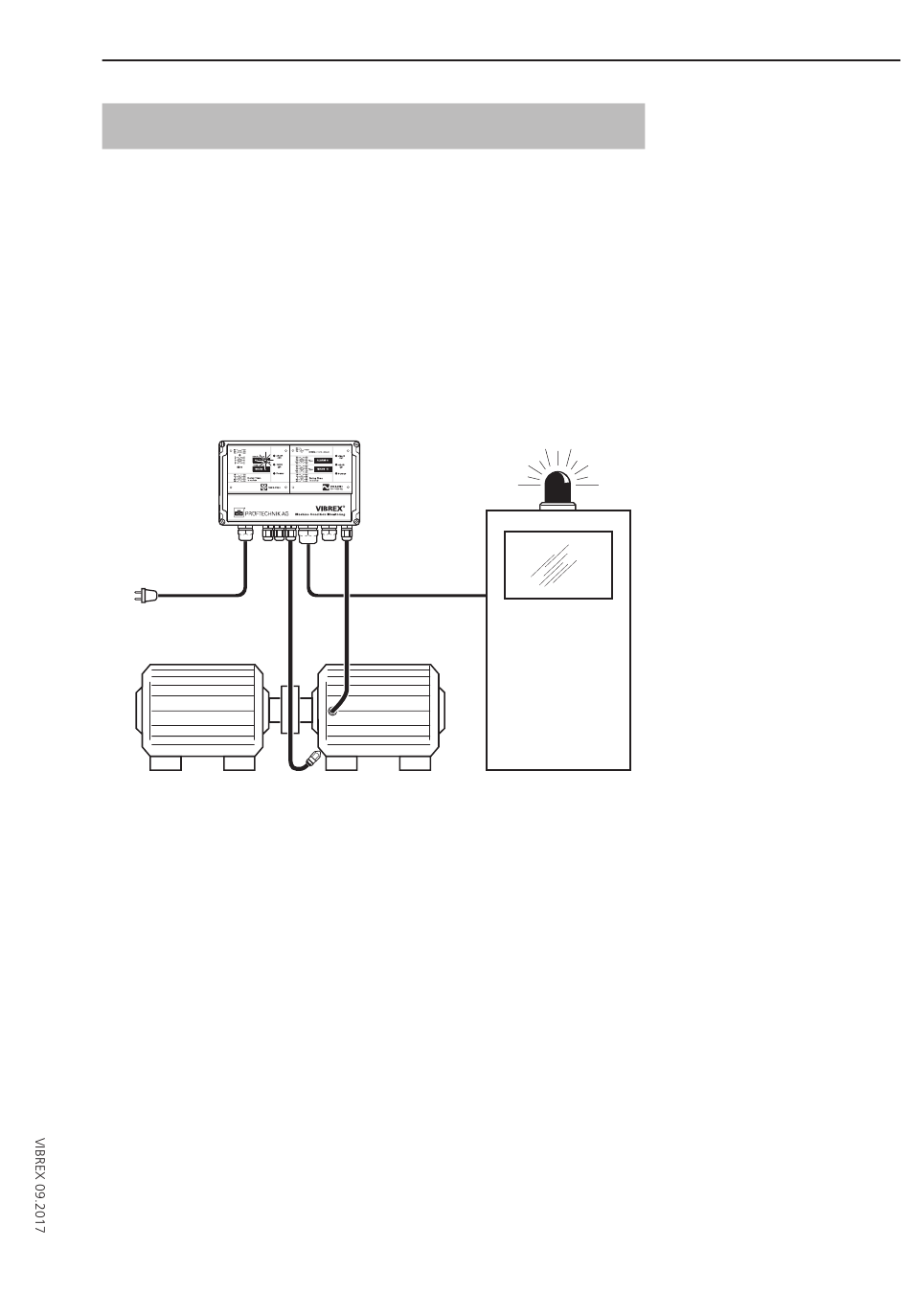

VIBREX verarbeitet die gemessenen Maschinensignale und
vergleicht sie mit den eingestellten Warn- und Alarmgren-
zen. Bei einer Grenzwertüberschreitung leuchtet am Modul
die LED ALARM bzw. WARN auf. Davon unabhängig gibt ein
Relais diese Information an eine Maschinensteuerung (SPS)
weiter oder aktiviert einen Signalgeber. Das Relais reagiert
nur, wenn der Signalpegel während der eingestellten Verzö-
gerungszeit über dem Grenzwert liegt.
230 V AC
115 V AC
24 V DC
~
VIBREX besitzt für jeden Steckplatz einen Analogausgang
(4-20 mA), über den der Signalpegel extern gemessen und
ausgewertet werden kann.
Eine Selbstüberwachungsfunktion erkennt einen Kurzschluß
am Aufnehmer oder eine offene Leitung in der Signalstrecke.
Diese Störungen werden über die LEDs 'short' (Kurzschluß)
und 'open' (offene Leitung) am Modul angezeigt und über
das OK-Relais ausgegeben (siehe dazu Seite 9,11 und 24).
Bei Ausfall der Stromversorgung fällt das OK-Relais ab und
gibt diese Störung an das Prozeßleitsystem weiter.
VIBREX wird entweder direkt am Stromnetz angeschlossen
(115V/230V), oder aus einer Gleichstromquelle (24V) ver-
sorgt. Die LED 'Power' zeigt an, dass am Gerät die Versor-
gungsspannung anliegt.
PLS / SPS
7
