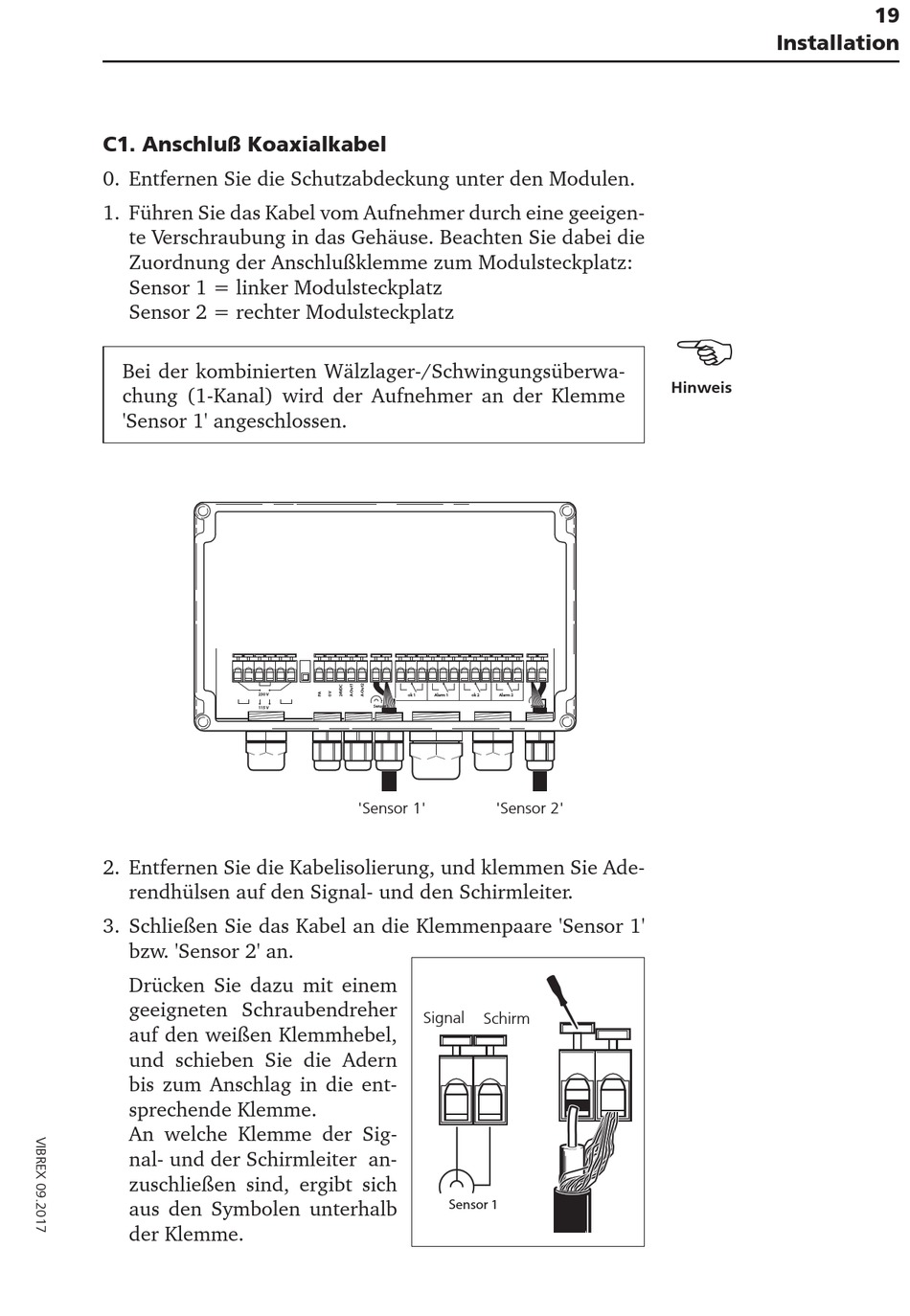

C1. Anschluß Koaxialkabel
0. Entfernen Sie die Schutzabdeckung unter den Modulen.
1. Führen Sie das Kabel vom Aufnehmer durch eine geeigen-
te Verschraubung in das Gehäuse. Beachten Sie dabei die
Zuordnung der Anschlußklemme zum Modulsteckplatz:
Sensor 1 = linker Modulsteckplatz
Sensor 2 = rechter Modulsteckplatz
Bei der kombinierten Wälzlager-/Schwingungsüberwa-
chung (1-Kanal) wird der Aufnehmer an der Klemme
'Sensor 1' angeschlossen.
2. Entfernen Sie die Kabelisolierung, und klemmen Sie Ade-
rendhülsen auf den Signal- und den Schirmleiter.
3. Schließen Sie das Kabel an die Klemmenpaare 'Sensor 1'
bzw. 'Sensor 2' an.
Drücken Sie dazu mit einem
ge eigneten Schraubendreher
auf den weißen Klemmhebel,
und schieben Sie die Adern
bis zum Anschlag in die ent-
sprechende Klemme.
An welche Klemme der Sig-
nal- und der Schirmleiter an-
230 V
zuschließen sind, ergibt sich
aus den Symbolen unterhalb
115 V
der Klemme.
230 V
ok 1
Sensor 1
115 V
'Sensor 1'
Signal
Alarm 1
ok 2
Alarm 2
Sensor 2
'Sensor 2'
Schirm
ok 1
Sensor 1
Installation
H inweis
Alarm 1
ok 2
19
Alarm 2
