10
Funktion
Hinweis

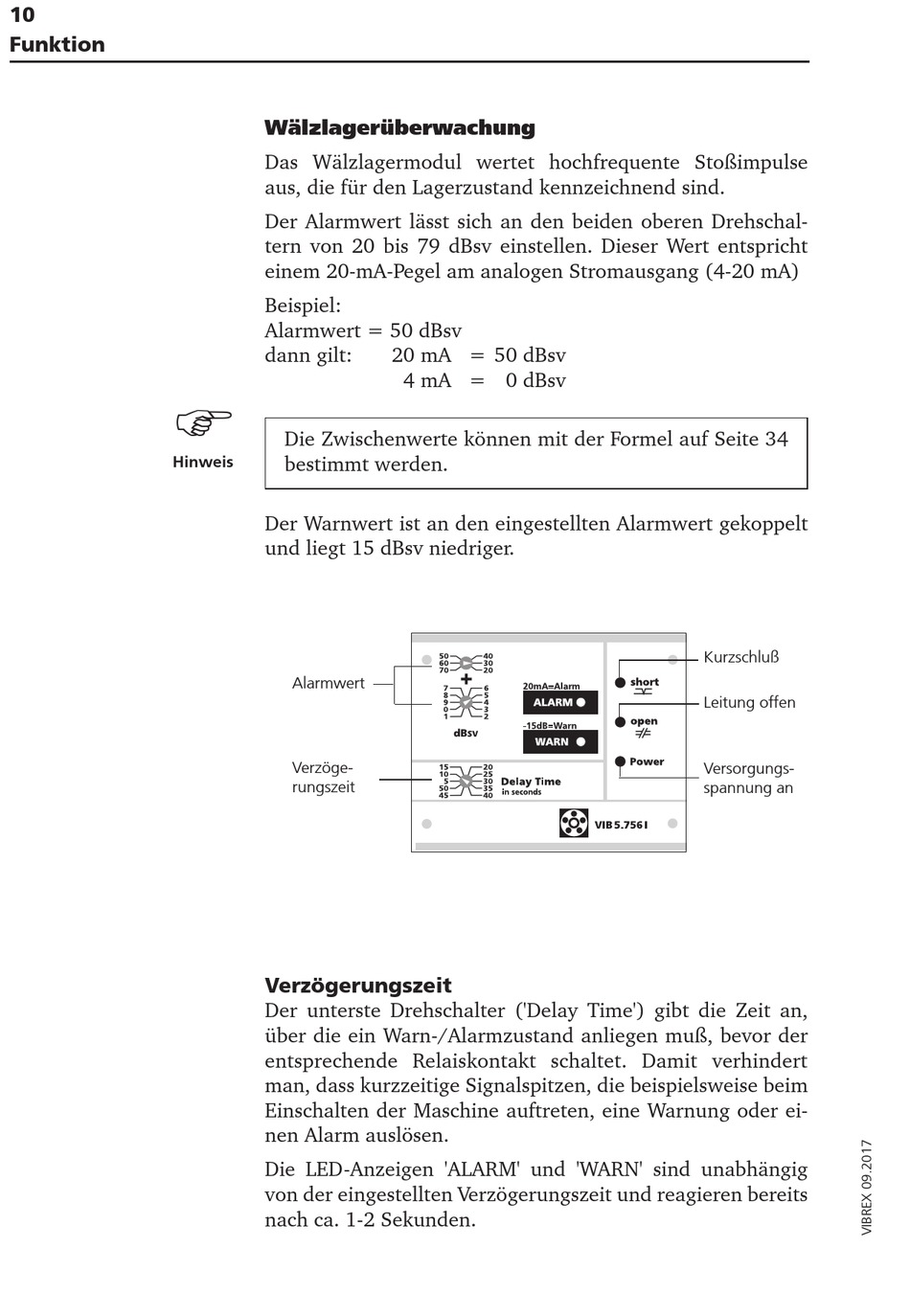

Wälzlagerüberwachung
Das Wälzlagermodul wertet hochfrequente Stoßimpulse
aus, die für den Lagerzustand kennzeichnend sind.
Der Alarmwert lässt sich an den beiden oberen Drehschal-
tern von 20 bis 79 dBsv einstellen. Dieser Wert entspricht
einem 20-mA-Pegel am analogen Stromausgang (4-20 mA)
Beispiel:
Alarmwert = 50 dBsv
dann gilt:
20 mA = 50 dBsv
4 mA = 0 dBsv
Die Zwischen werte können mit der Formel auf Seite 34
bestimmt werden.
Der Warnwert ist an den eingestellten Alarmwert gekoppelt
und liegt 15 dBsv niedriger.
Alarmwert
Verzöge-
rungszeit
Verzögerungszeit
Der unterste Drehschalter ('Delay Time') gibt die Zeit an,
über die ein Warn-/Alarmzustand anliegen muß, bevor der
entsprechende Relaiskontakt schaltet. Damit verhindert
man, dass kurzzeitige Signalspitzen, die beispielsweise beim
Einschalten der Maschine auftreten, eine Warnung oder ei-
nen Alarm auslösen.
Die LED-Anzeigen 'ALARM' und 'WARN' sind unabhängig
von der eingestellten Verzögerungszeit und reagieren bereits
nach ca. 1-2 Sekunden.
Kurzschluß
Leitung offen
Versorgungs-
spannung an
