26
Installation

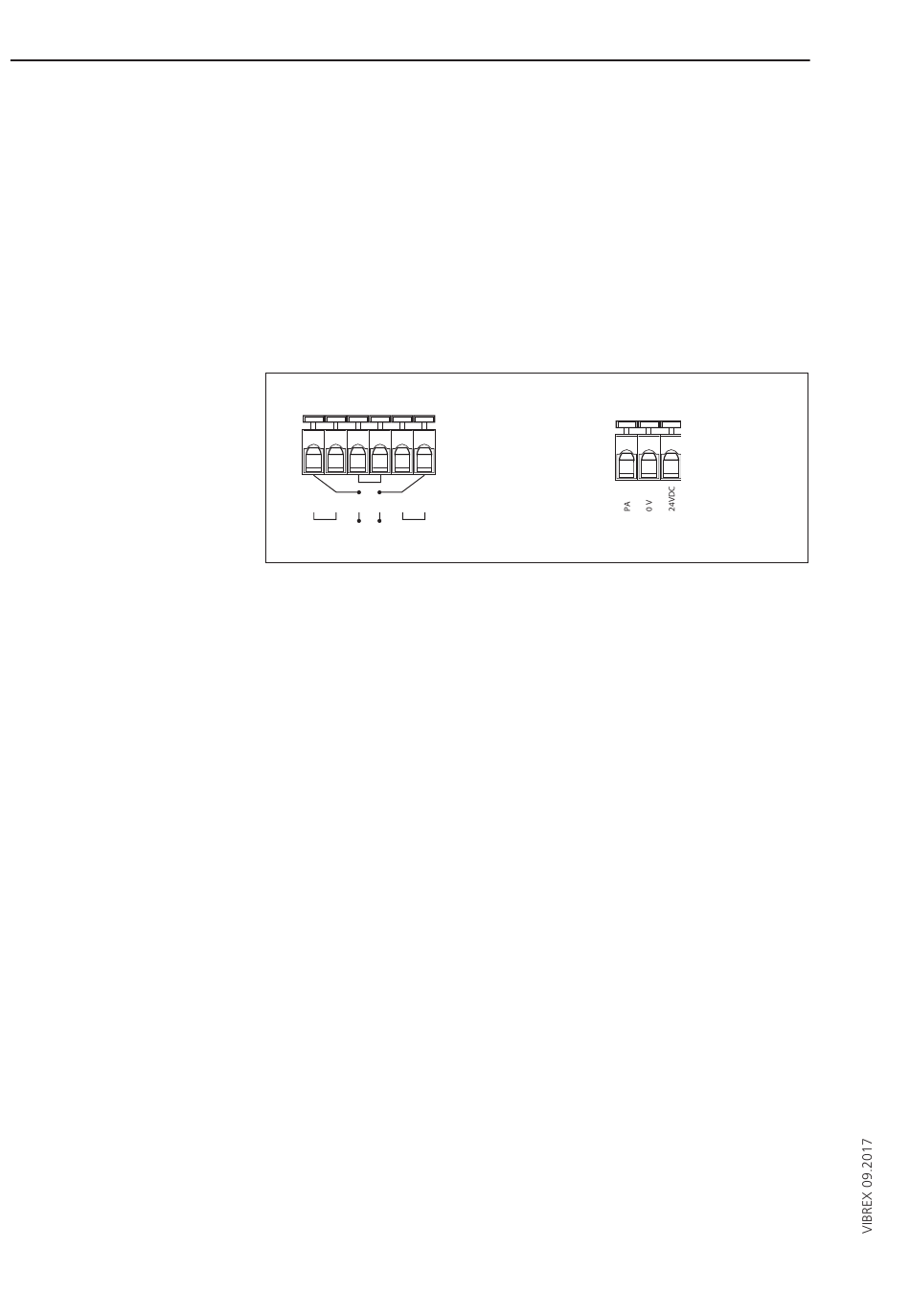

F. Stromversorgung
Netzanschluß 230 V: Netzkabel an Klemme 1 und 6 anschlie-
ßen; Klemme 3 und 4 kurzschließen.
Netzanschluß 115 V: Netzkabel an Klemme 3 und 4 anschlie-
ßen; Klemme 1 und 2 sowie 5 und 6 kurzschließen.
Gleichstromversorgung (24 VDC): Versorgung an 24VDC
und 0V anschließen.
1 2 3 4 5 6
230 V
115 V
Netzanschluß
G. Endkontrolle
Überprüfen Sie abschließend die Anschlüsse, und bringen
Sie die Schutzabdeckung unterhalb der Module wieder an.
ok 1
230 V
Sensor 1
115 V
Gleichstromversorgung
Alarm 1 ok 2 Alarm 2
ok 1 Alarm 1
Sensor 1
Senso
