24
Installation
OK-Relais nur für Selbstüberwa-
chung einstellen: siehe Seite 9
und 11
NC: 'normally closed'
NO: 'normally open'
230 V
115 V
H inweis

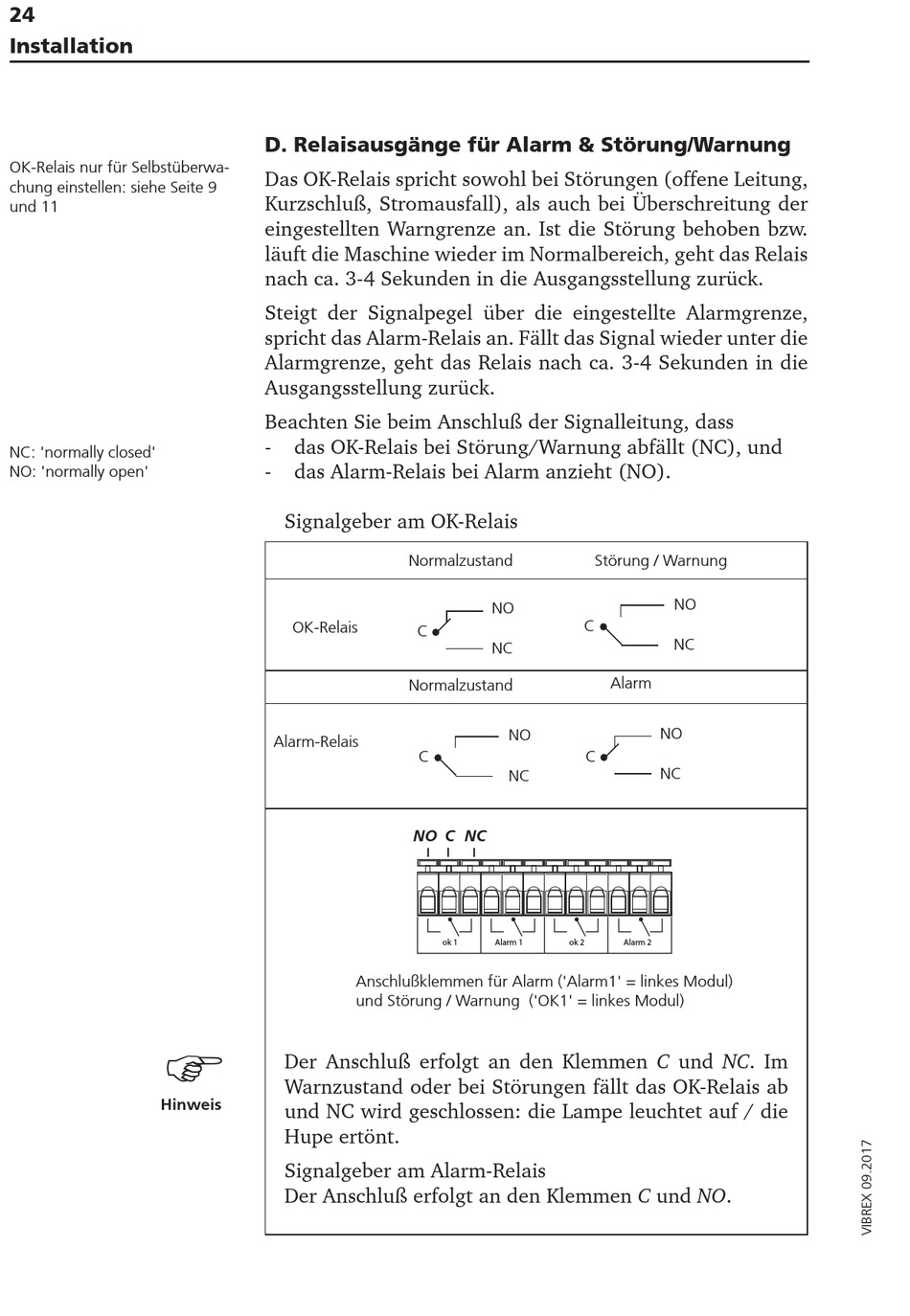

D. Relaisausgänge für Alarm & Störung/Warnung
Das OK-Relais spricht sowohl bei Störungen (offene Leitung,
Kurzschluß, Stromausfall), als auch bei Überschreitung der
eingestellten Warngrenze an. Ist die Störung behoben bzw.
läuft die Maschine wieder im Normalbereich, geht das Relais
nach ca. 3-4 Sekunden in die Ausgangsstellung zurück.
Steigt der Signalpegel über die eingestellte Alarmgrenze,
spricht das Alarm-Relais an. Fällt das Signal wieder unter die
Alarmgrenze, geht das Relais nach ca. 3-4 Sekunden in die
Ausgangsstellung zurück.
Beachten Sie beim Anschluß der Signalleitung, dass
-
das OK-Relais bei Störung/Warnung abfällt (NC), und
-
das Alarm-Relais bei Alarm anzieht (NO).
Signalgeber am OK-Relais
Normalzustand
OK-Relais
C
Normalzustand
Alarm-Relais
C
NO
Sensor 1
Anschlußklemmen für Alarm ('Alarm1' = linkes Modul)
und Störung / Warnung ('OK1' = linkes Modul)
Der Anschluß erfolgt an den Klemmen C und NC. Im
Warnzustand oder bei Störungen fällt das OK-Relais ab
und NC wird geschlossen: die Lampe leuchtet auf / die
Hupe ertönt.
Signalgeber am Alarm-Relais
Der Anschluß erfolgt an den Klemmen C und NO.
Störung / Warnung
NO
C
NC
Alarm
NO
C
NC
C
NC
ok 1
Alarm 1
ok 2
NO
NC
NO
NC
Alarm 2
Sensor 2
