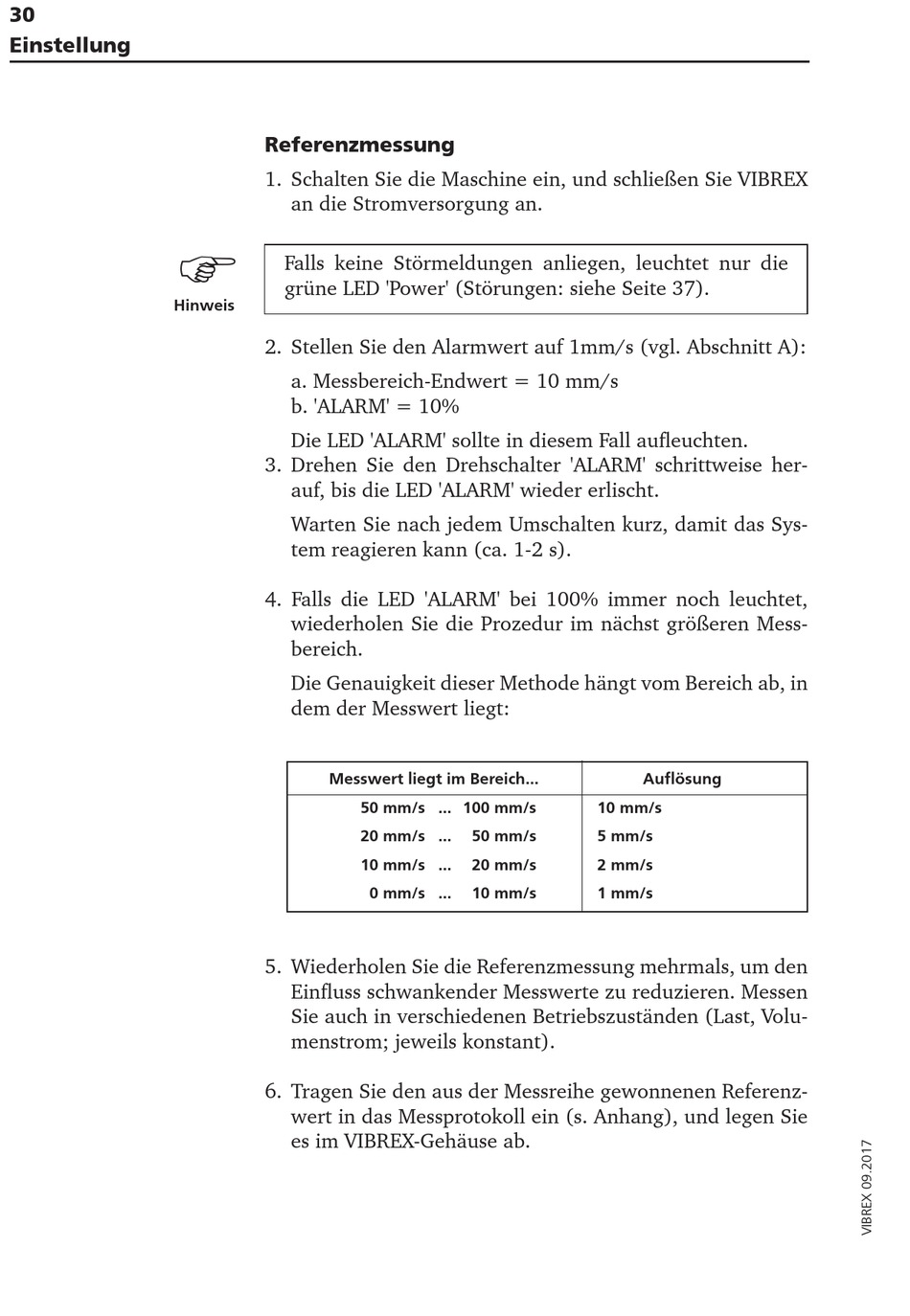

30
Einstellung
H inweis
Referenzmessung
1. Schalten Sie die Maschine ein, und schließen Sie VIBREX
an die Stromversorgung an.
Falls keine Störmeldungen anliegen, leuchtet nur die
grüne LED 'Power' (Störungen: siehe Seite 37).
2. Stellen Sie den Alarmwert auf 1mm/s (vgl. Abschnitt A):
a. Messbereich-Endwert = 10 mm/s
b. 'ALARM' = 10%
Die LED 'ALARM' sollte in diesem Fall aufleuchten.
3. Drehen Sie den Drehschalter 'ALARM' schrittweise her-
auf, bis die LED 'ALARM' wieder erlischt.
Warten Sie nach jedem Umschalten kurz, damit das Sys-
tem reagieren kann (ca. 1-2 s).
4. Falls die LED 'ALARM' bei 100% immer noch leuchtet,
wiederholen Sie die Prozedur im nächst größeren Mess-
bereich.
Die Genauigkeit dieser Methode hängt vom Bereich ab, in
dem der Messwert liegt:
Messwert liegt im Bereich...
50 mm/s ... 100 mm/s
20 mm/s ...
10 mm/s ...
0 mm/s ...
5. Wiederholen Sie die Referenzmessung mehrmals, um den
Einfluss schwankender Messwerte zu reduzieren. Messen
Sie auch in verschiedenen Betriebszuständen (Last, Volu-
menstrom; jeweils konstant).
6. Tragen Sie den aus der Messreihe gewonnenen Referenz-
wert in das Messprotokoll ein (s. Anhang), und legen Sie
es im VIBREX-Gehäuse ab.
Auflösung
10 mm/s
50 mm/s
5 mm/s
20 mm/s
2 mm/s
10 mm/s
1 mm/s
