32
Einstellung
'leer'
VORSICHT!
'leer'
Beispiel:
Durchmesser
= 100 mm
Drehzahl
= 1000 U/min
=> Alarmwert
= 53 dB
H inweis

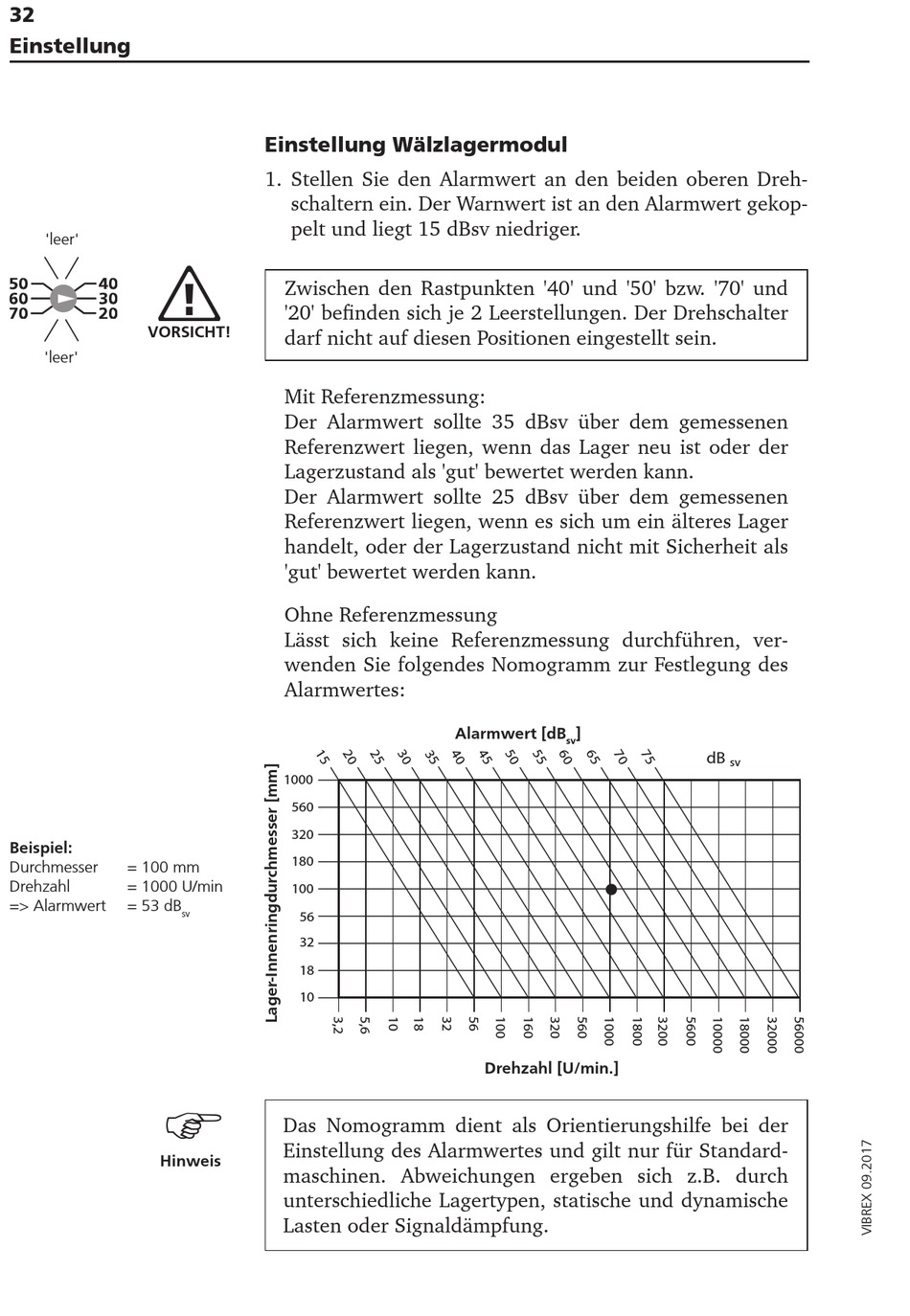

Einstellung Wälzlagermodul
1. Stellen Sie den Alarmwert an den beiden oberen Dreh-
schaltern ein. Der Warnwert ist an den Alarmwert gekop-
pelt und liegt 15 dBsv niedriger.
Zwischen den Rastpunkten '40' und '50' bzw. '70' und
'20' befinden sich je 2 Leerstellungen. Der Drehschalter
darf nicht auf diesen Positionen eingestellt sein.
Mit Referenzmessung:
Der Alarmwert sollte 35 dBsv über dem gemessenen
Referenzwert liegen, wenn das Lager neu ist oder der
Lagerzustand als 'gut' bewertet werden kann.
Der Alarmwert sollte 25 dBsv über dem gemessenen
Referenzwert liegen, wenn es sich um ein älteres Lager
handelt, oder der Lagerzustand nicht mit Sicherheit als
'gut' bewertet werden kann.
Ohne Referenzmessung
Lässt sich keine Referenzmessung durchführen, ver-
wenden Sie folgendes Nomogramm zur Festlegung des
Alarmwertes:
1000
560
320
180
100
sv
56
32
18
10
Das Nomogramm dient als Orientierungshilfe bei der
Einstellung des Alarmwertes und gilt nur für Standard-
maschinen. Abweichungen ergeben sich z.B. durch
unterschiedliche Lagertypen, statische und dynamische
Lasten oder Signaldämpfung.
Alarmwert [dB
]
sv
Drehzahl [U/min.]
dB
sv
