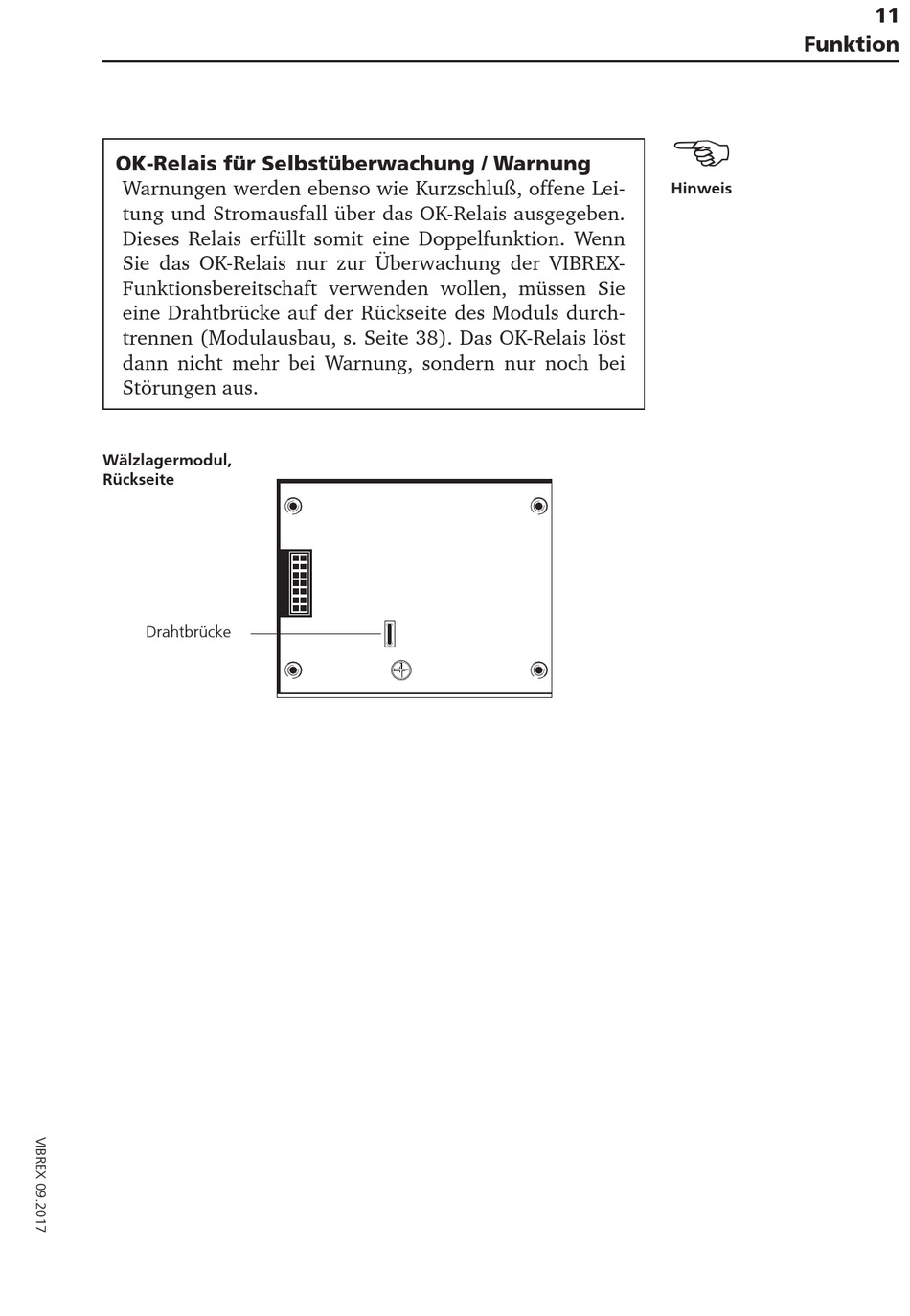

OK-Relais für Selbstüberwachung / Warnung
Warnungen werden ebenso wie Kurzschluß, offene Lei-
tung und Stromausfall über das OK-Relais ausgegeben.
Dieses Relais erfüllt somit eine Doppelfunktion. Wenn
Sie das OK-Relais nur zur Überwachung der VIBREX-
Funktionsbereitschaft verwenden wollen, müssen Sie
eine Drahtbrücke auf der Rückseite des Moduls durch-
trennen (Modulausbau, s. Seite 38). Das OK-Relais löst
dann nicht mehr bei Warnung, sondern nur noch bei
Störungen aus.
Wälzlagermodul,
Rückseite
Drahtbrücke
Funktion
H inweis
11
