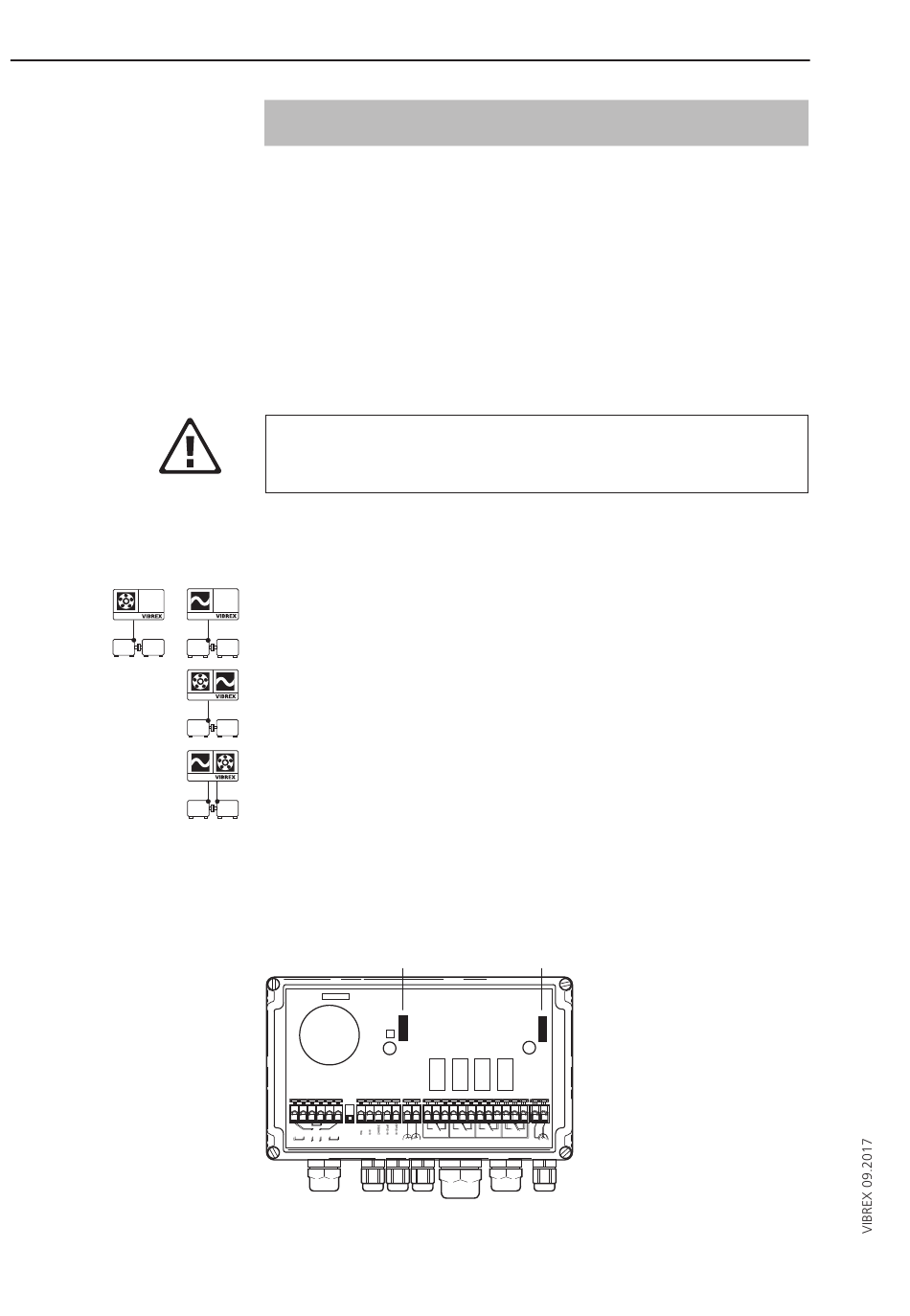

Lieferumfang und Zusammenbau
* VIB 5.761 I ... VIB 5.766 I
VORSICHT!
** 'Reine' oder 'Kombinierte'
Schwingungs-/Wälzlagerüber-
wachung.
Lieferumfang und Zusammenbau
Die Lieferpakete werden komplett montiert ausgeliefert.
Bei Lieferungen, die optionale Module enthalten, sind die
Module dem Grundgerät beigelegt und müssen vor der Ins-
tallation wie folgt eingebaut werden:
• Entfernen Sie den transparenten Gehäusedeckel vom
VIBREX-Grundgerät.
• Nehmen Sie das Modul aus der Verpackung, und stecken
Sie es vorsichtig im Grundgerät ein.
Achten Sie darauf, die Kontaktstifte beim Einstecken
nicht zu verbiegen oder zu beschädigen.
Welcher Steckplatz für das jeweilige Modul geeignet ist,
hängt von der Anzahl der Messstellen (1 oder 2) und der
Betriebsart** ab.
Es gilt:
Überwachung für eine Messstelle mit einem Modul:
Steckplatz für linkes Modul wählen.
Kombinierte Überwachung für eine Messstelle:
Wälzlager = linkes Modul, Schwingung= rechtes Modul
Kombinierte Überwachung für zwei Messstellen:
Schwingung = linkes Modul, Wälzlager= rechtes Modul
Steckplatz für... linkes Modul ... rechtes Modul
230 V
230 V
115 V
115 V
ok 1
Alarm 1
ok 2
Alarm 2
ok 1
Alarm 1
ok 2
Alarm 2
Sensor 1
Sensor 2
Sensor 1
Sensor 2
