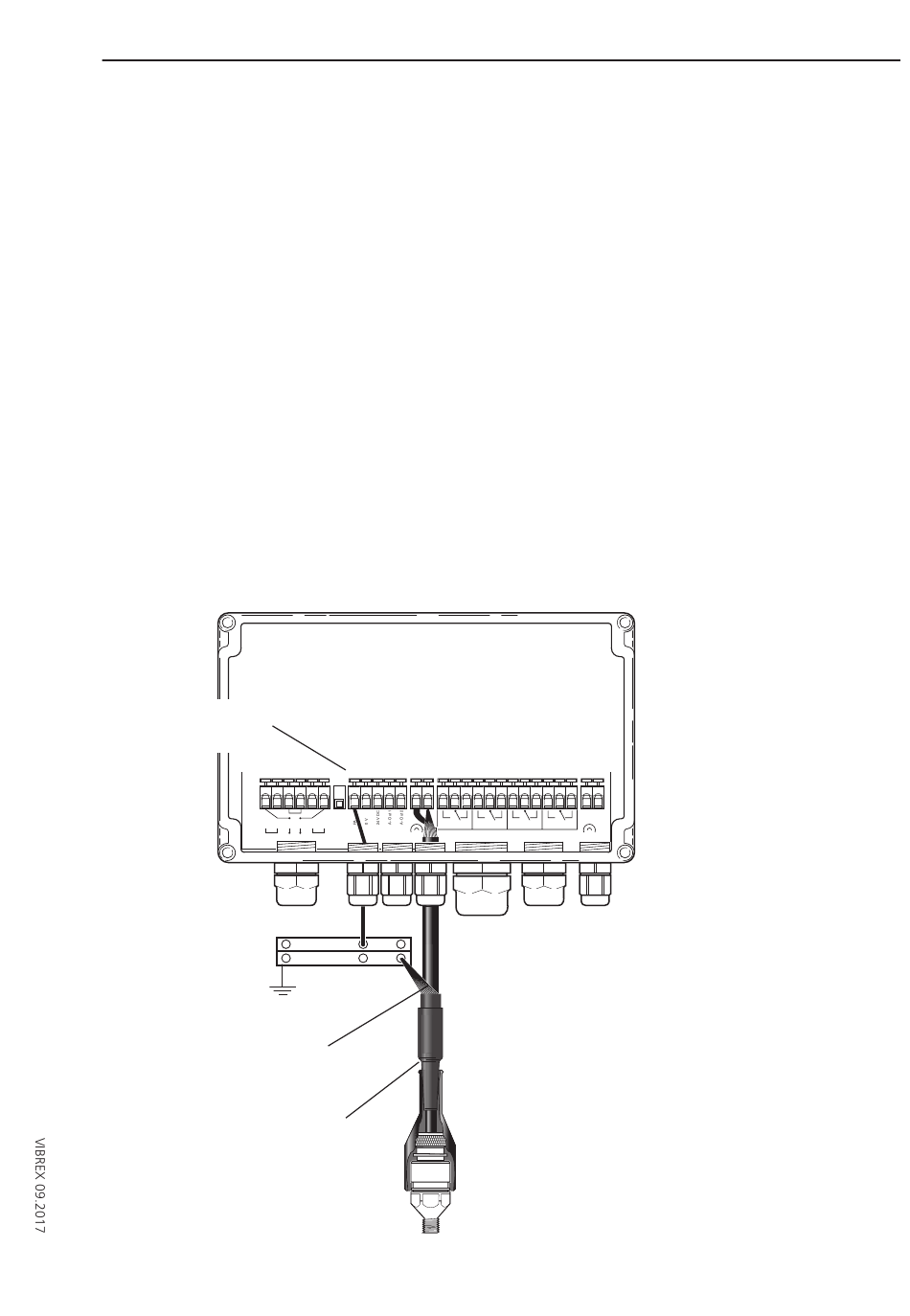

C3. Anschluß Triaxialkabel
1. Der äußere Schirm des Triaxialkabels wird aufnehmersei-
tig isoliert (nicht erden!) und VIBREX-seitig geerdet - d.h.
an einer Erdungsschiene angeschlossen.
2. Entfernen Sie die Schutzabdeckung unter den Modulen.
3. Führen Sie den Innenleiter durch die Verschraubung in
das Gehäuse (siehe S. 19).
4. Schließen Sie Signalleiter und inneren Schirm an die Sen-
sorklemmen an (siehe S. 19).
5. Schließen Sie die Erdungsschiene an die Klemme PA
('Maschinenpotential, siehe S. 39) an.
6. Dichten Sie die Verschraubung, in der Sie die Erdungslei-
tung eingeführt haben, hermetisch ab (IP 65).
Klemme PA
(Maschinenpotential)
Erdungsschiene
äußeren Schirm VIBREX-
seitig erden!
äußeren Schirm
aufnehmerseitig isolieren!
230 V
ok 1
115 V
Alarm 1
ok 2
Alarm 2
Sensor 2
Triaxialkabel
Installation
Mit der Sensorübergabestelle VIB
6.770/13 ergibt sich eine weitere
Installationsmöglichkeit für Triaxi-
alkabel. Einzelheiten dazu finden
Sie auf Seite 22.
21
