Einstellung
'leer'
VORSICHT!

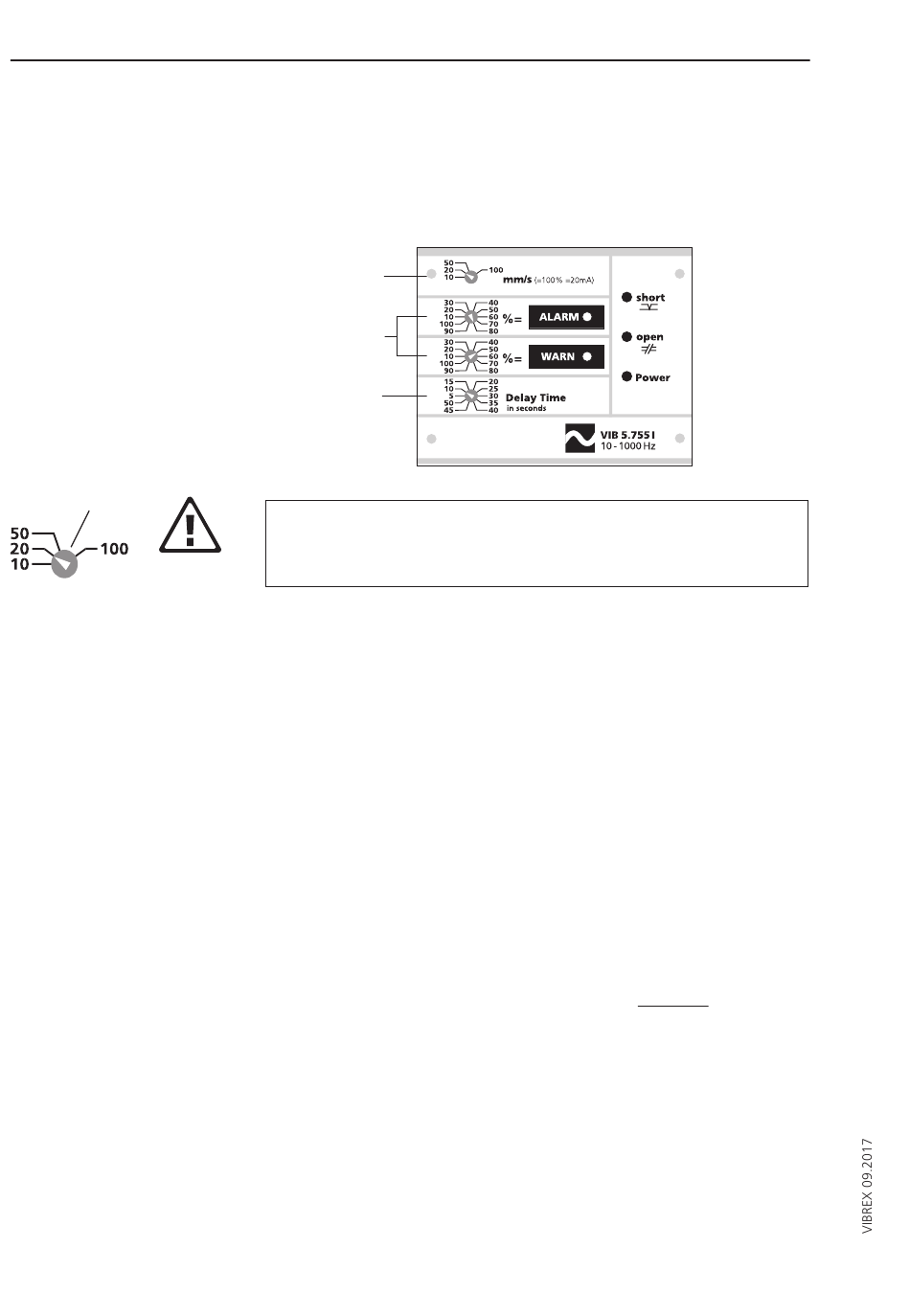

A. Einstellung Schwingungsmodul
Die Einstellung des Schwingungsmoduls wird an einem Bei-
spiel durchgeführt:
1.
2.
3.
Zwischen den Messbereich-Endwerten '50' und '100'
befindet sich eine Leerstellung. Der Drehschalter darf
nicht auf dieser Position eingestellt sein.
Messbereich-Endwert
1. Stellen Sie den Messbereich-Endwert am obersten Dreh-
schalter ein. Dieser Wert entspricht dem 20mA-Strompe-
gel am Analogausgang. Der Messbereich-Endwert sollte
knapp über dem gewählten Alarmwert liegen, um diesen
möglichst genau einstellen zu können.
Beispiel:
einzustellender Alarmwert =7 mm/s
=> Messbereich-Endwert = 10 mm/s
Ein Signalpegel von XmA am Analogausgang entspricht
demnach einem Schwinggeschwindigkeitswert Y mm/s:
(XmA-4mA)/(20mA-4mA)* Endwert mm/s = Y mm/s
Beispiel: Signalpegel = 9mA; Endwert = 10 mm/s
Messwert = (9-4)/(20-4)*10mm/s = 3 mm/s
