A. VIBREX-Grundgerät

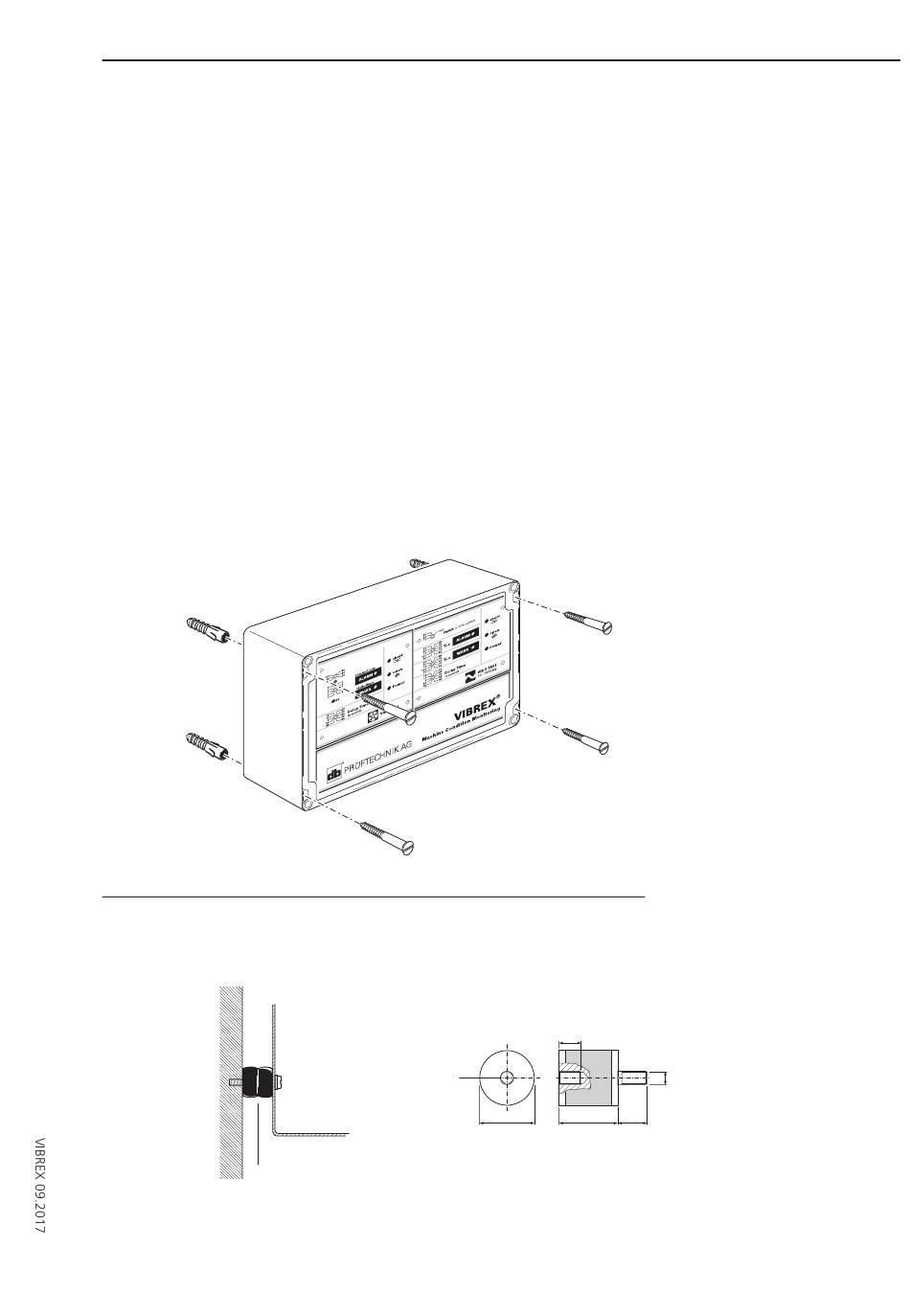

1. Markieren Sie vier Bohrlöcher mit Hilfe der Maßzeich-
nung auf Seite 42.
2. Bohren Sie die Montagelöcher.
- Wandmontage: Durchmesser 6 mm, Dübel Größe 6,
Schrauben Größe 4-5.
- Maschine: Gewinde M4 für Schwingungsdämpfer schnei-
den und Schwingungsdämpfer anschrauben.
3. Entfernen Sie den transparenten Gehäusedeckel vom
Grundgerät.
4. Befestigen Sie das Gehäuse an der Wand bzw. am Maschi-
nengehäuse.

Wandmontage

Dübel
Größe 6

Montage an Maschine

Maschinen-
gehäuse
Schwingungsdämpfer
VIBREX
M 4
Schraube
Größe 4-5
Abmessungen Schwin-
gungsdämpfer
4 mm
16 mm
15 mm 10 mm
Installation
M 4
15
