22
Installation
Klemme PA
(Maschinenpotential)
H inweis

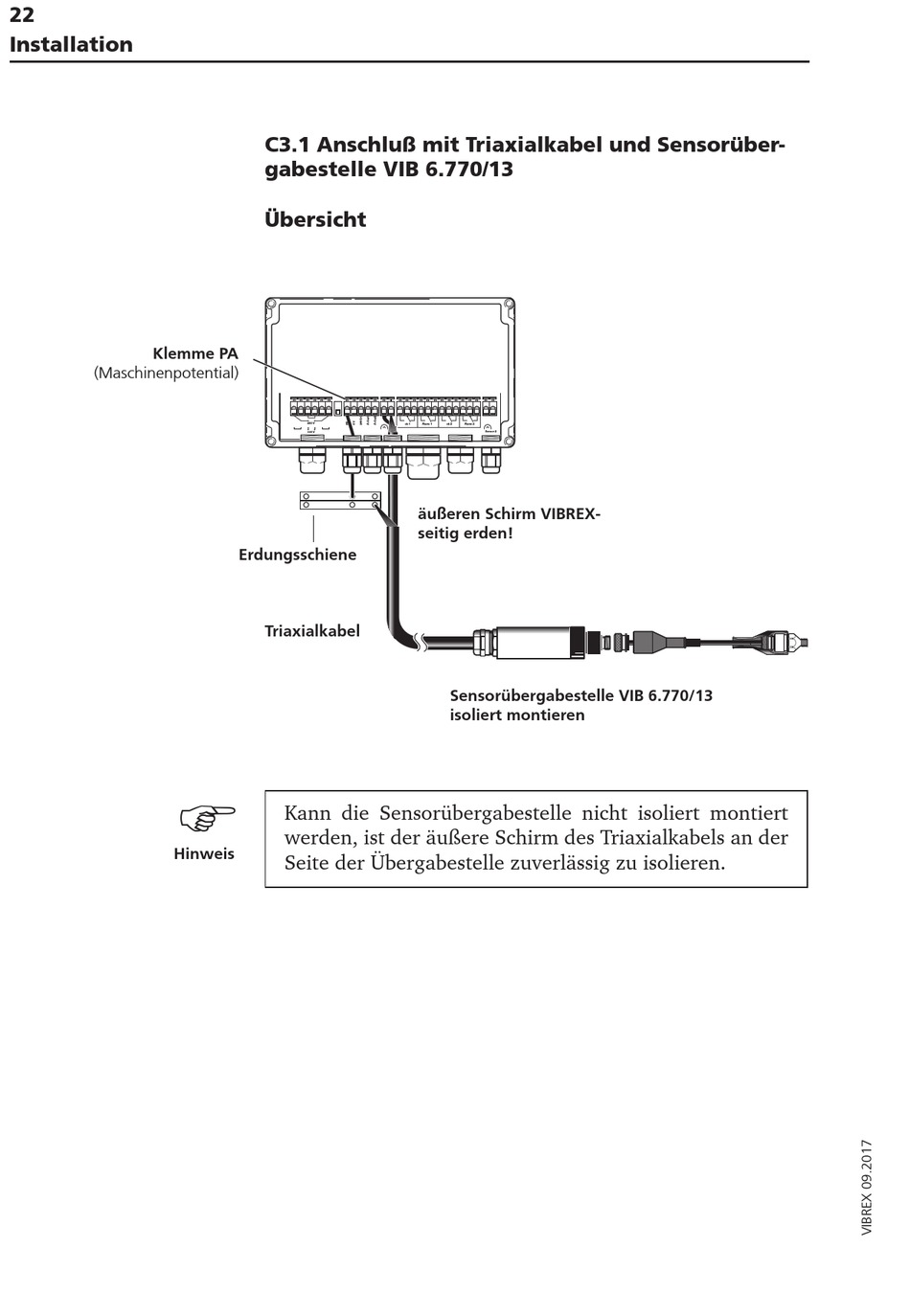

C3.1 Anschluß mit Triaxialkabel und Sensorüber-
gabestelle VIB 6.770/13
Übersicht
230 V
ok 1
115 V
Erdungsschiene
Triaxialkabel
Kann die Sensorübergabestelle nicht isoliert montiert
werden, ist der äußere Schirm des Triaxialkabels an der
Seite der Übergabestelle zuverlässig zu isolieren.
Alarm 1
ok 2
Alarm 2
Sensor 2
äußeren Schirm VIBREX-
seitig erden!
Sensorübergabestelle VIB 6.770/13
isoliert montieren
