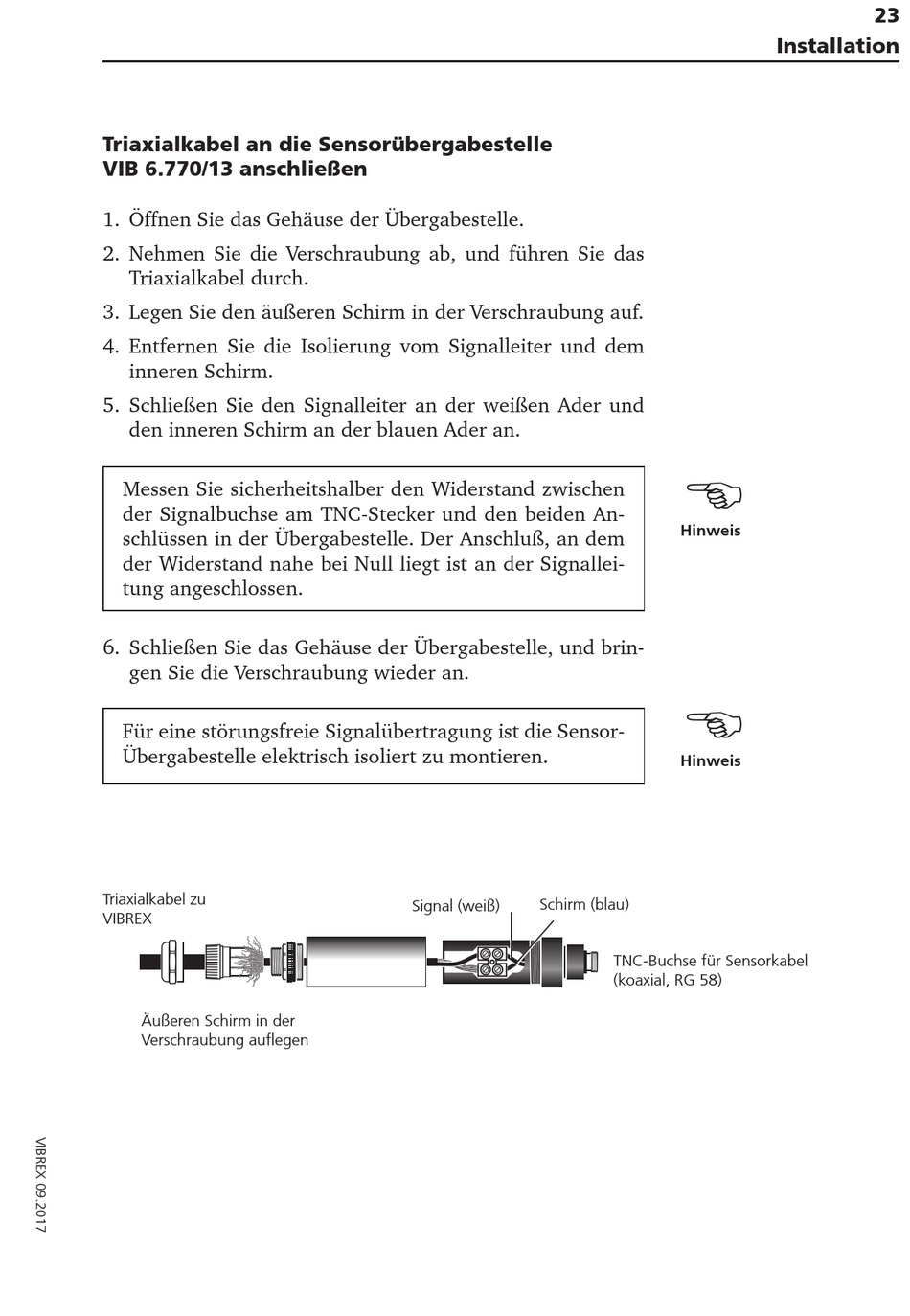

Triaxialkabel an die Sensorübergabestelle
VIB 6.770/13 anschließen
1. Öffnen Sie das Gehäuse der Übergabestelle.
2. Nehmen Sie die Verschraubung ab, und führen Sie das
Triaxialkabel durch.
3. Legen Sie den äußeren Schirm in der Verschraubung auf.
4. Entfernen Sie die Isolierung vom Signalleiter und dem
inneren Schirm.
5. Schließen Sie den Signalleiter an der weißen Ader und
den inneren Schirm an der blauen Ader an.
Messen Sie sicherheitshalber den Widerstand zwischen
der Signalbuchse am TNC-Stecker und den beiden An-
schlüssen in der Übergabestelle. Der Anschluß, an dem
der Widerstand nahe bei Null liegt ist an der Signallei-
tung angeschlossen.
6. Schließen Sie das Gehäuse der Übergabestelle, und brin-
gen Sie die Verschraubung wieder an.
Für eine störungsfreie Signalübertragung ist die Sensor-
Übergabestelle elektrisch isoliert zu montieren.
Triaxialkabel zu
VIBREX
Äußeren Schirm in der
Verschraubung auflegen
Schirm (blau)
Signal (weiß)
Installation
H inweis
H inweis
TNC-Buchse für Sensorkabel
(koaxial, RG 58)
23
