B2. Montagehinweise (Wälzlagerüberwachung)

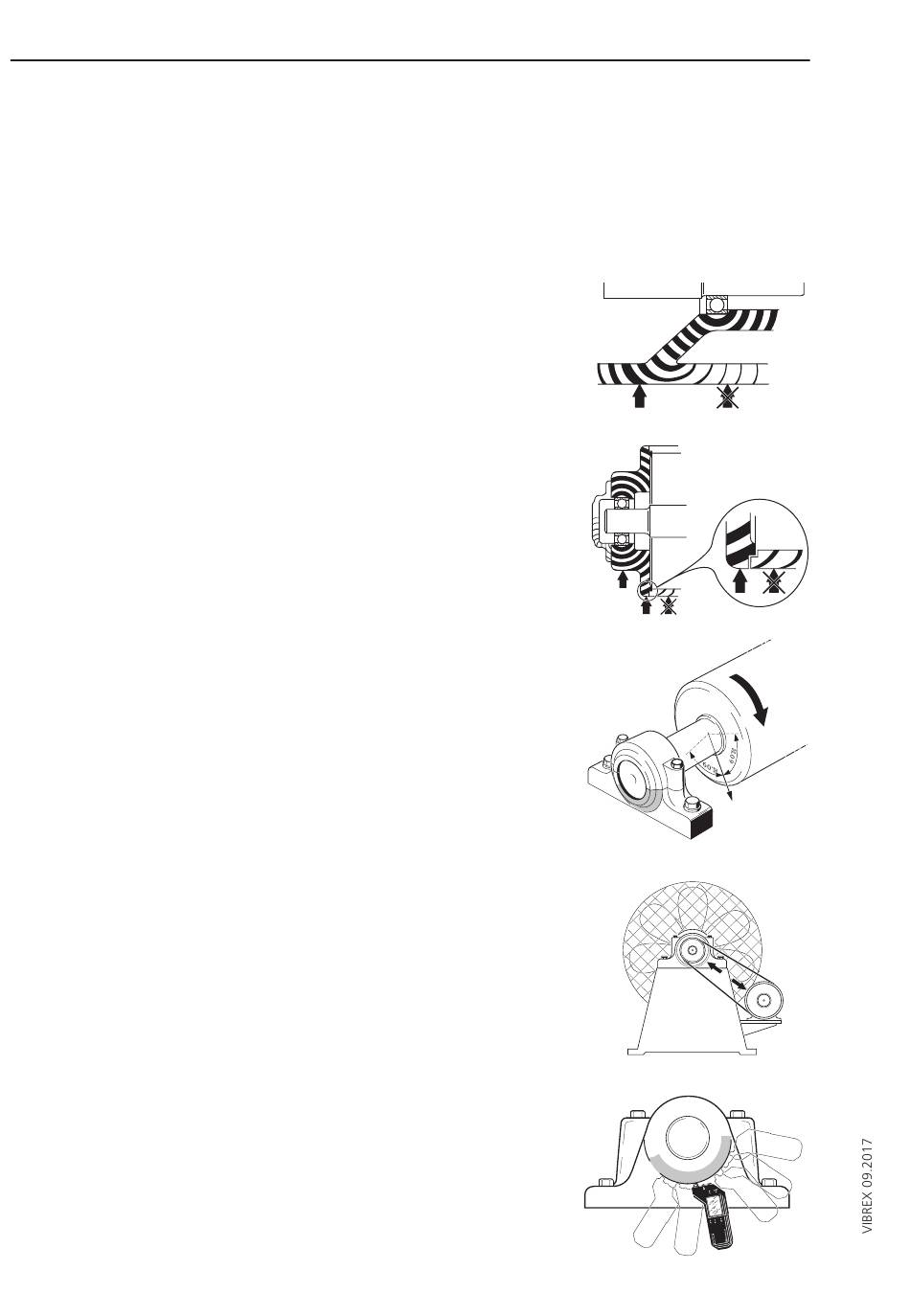

Um eine gute Signalübertragung bei der Wälzlagerüber-
wachung zu gewährleisten, sollten folgende Regeln bei der
Aufnehmermontage beachtet werden.
1. Kurze und direkte Signal-
strecke wählen
2. Nur ein Materialüber-
gang auf der Signalstrecke
Hochfrequente Stoßimpulssig-
nale werden an Materialüber-
gängen und auf gekrümmten
Signalstrecken gedämpft.
3. In der Lastzone messen
Die Lastzone befindet sich in
der Regel in der unteren Hälfte
des Lagergehäuses. Hier wirkt
das Gewicht des gelagerten Ma-
schinenteils (a.). Bei manchen
Antrieben wirkt die Kraft jedoch
auf das obere Lagergehäuse (z.B.
Lüfter mit Riemenantrieb. In
Abbildung b wird die A-Seite des
Motors zur Lüfterwelle gezogen
und die B-Seite nach unten ge-
drückt. Die Lastzone des A-seiti-
gen Motorlagers liegt demnach
im oberen Teil des Lagerschildes,
die des B-seitigen Lagers in der
unteren Hälfte.
4. Stärkstes Signal suchen
Die Stelle mit dem stärksten Sig-
nal in der Lastzone lässt sich mit
einem Schwingungsmessgerät
finden.
a
b
