Funktion
Schwingungsüberwachung

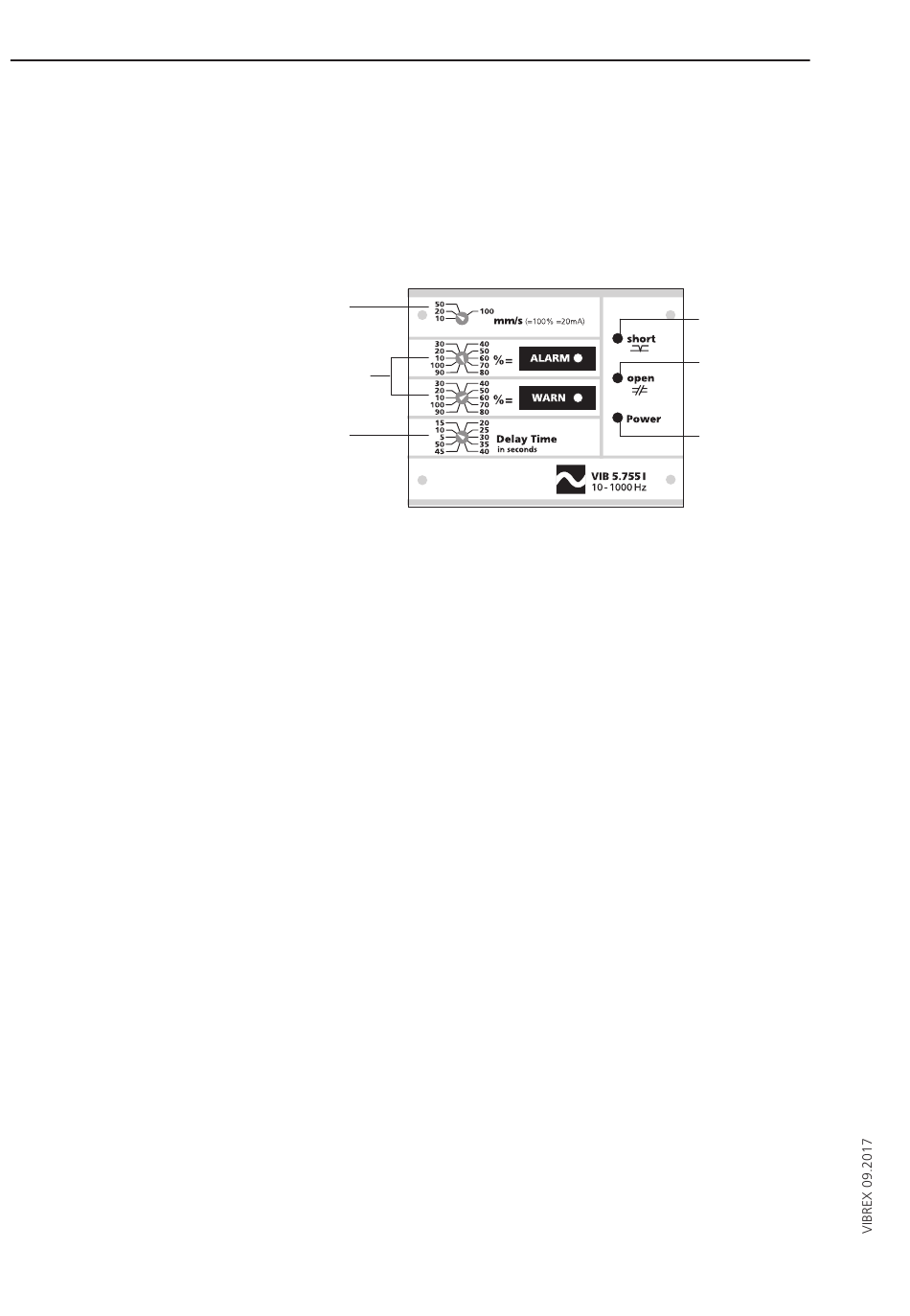

Zur Schwingungsüberwachung lassen sich an vier Dreh-
schaltern folgende Überwachungsparameter einstellen:
Messbereich-
Endwert
Alarm- &
Warngrenze
Verzöge-
rungszeit
Messbereich-Endwert
Am obersten Drehschalter stellt man den Endwert des Mess-
bereiches ein. Dieser Wert entspricht dem 20-mA-Pegel am
analogen Stromausgang (4-20 mA)
Beispiel:
Messbereich-Endwert = 50 mm/s
dann gilt:
Der Strom steigt linear mit dem Messwert, so dass sich die
Zwischen werte einfach berechnen lassen (vgl. Bsp. S. 28).
Alarm / Warnung
Die Alarm- und Warngrenzen werden an den beiden mitt-
leren Drehschaltern ('ALARM', 'WARN') in Prozent des
Messbereich-Endwertes eingestellt.
Beide Grenzwerte lassen sich schrittweise um jeweils 10%
verändern.
100% ALARM = Messbereich-Endwert
100% WARN = Messbereich-Endwert
20 mA = 50 mm/s
4 mA
= 0 mm/s
Kurzschluß
Leitung offen
Versorgungs-
spannung an
