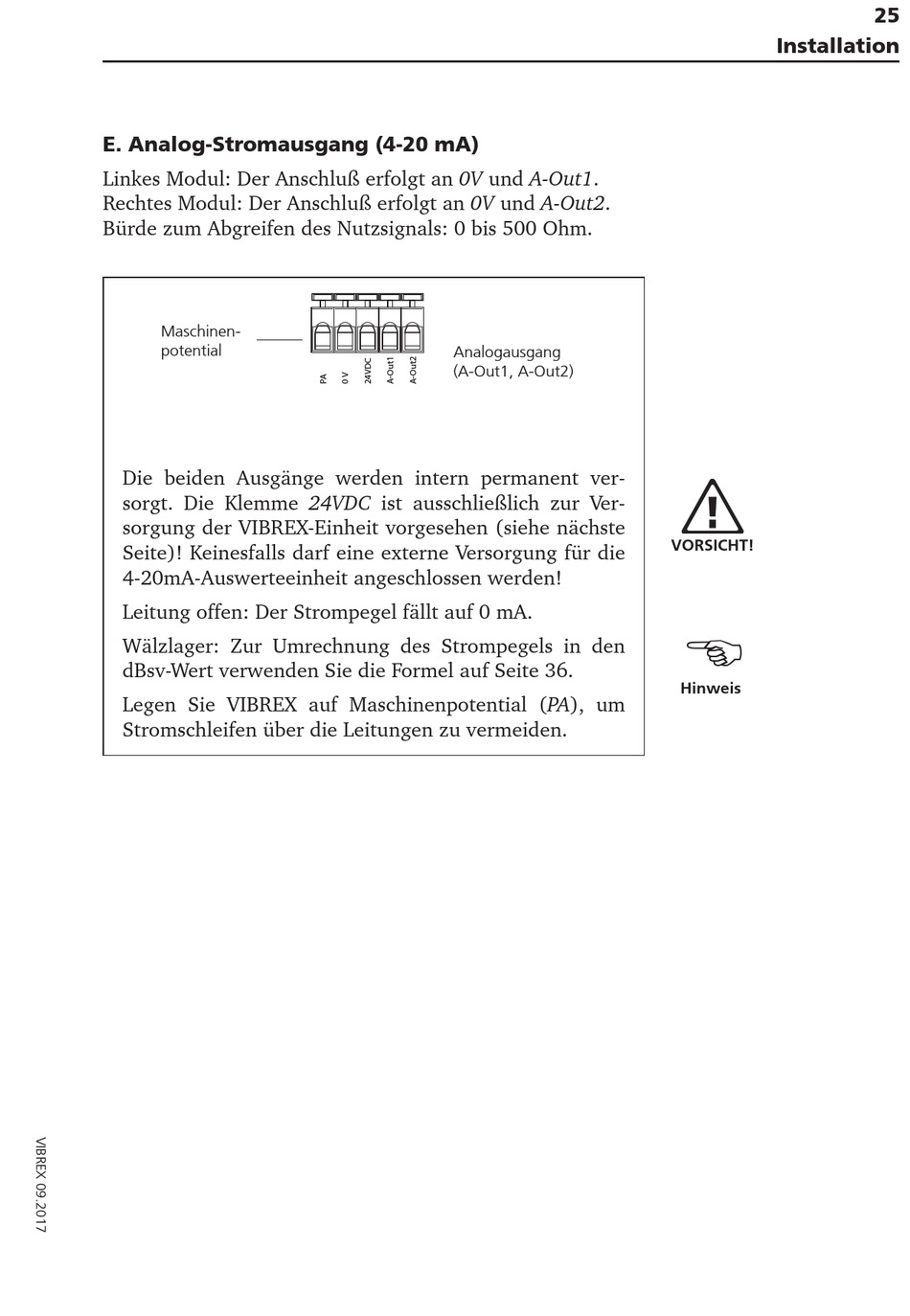

E. Analog-Stromausgang (4-20 mA)
Linkes Modul: Der Anschluß erfolgt an 0V und A-Out1.
Rechtes Modul: Der Anschluß erfolgt an 0V und A-Out2.
Bürde zum Abgreifen des Nutzsignals: 0 bis 500 Ohm.
Maschinen-
potential
230 V
115 V
Die beiden Ausgänge werden intern permanent ver-
sorgt. Die Klemme 24VDC ist ausschließlich zur Ver-
sorgung der VIBREX-Einheit vorgesehen (siehe nächste
Seite)! Keinesfalls darf eine externe Versorgung für die
4-20mA-Auswerteeinheit angeschlossen werden!
Leitung offen: Der Strompegel fällt auf 0 mA.
Wälzlager: Zur Umrechnung des Strompegels in den
dBsv-Wert verwenden Sie die Formel auf Seite 36.
Legen Sie VIBREX auf Maschinenpotential (PA), um
Stromschleifen über die Leitungen zu vermeiden.
Analogausgang
(A-Out1, A-Out2)
ok 1
Alarm 1
Sensor 1
Installation
ok 2
Alarm 2
Sensor 2
VORSICHT!
H inweis
25
