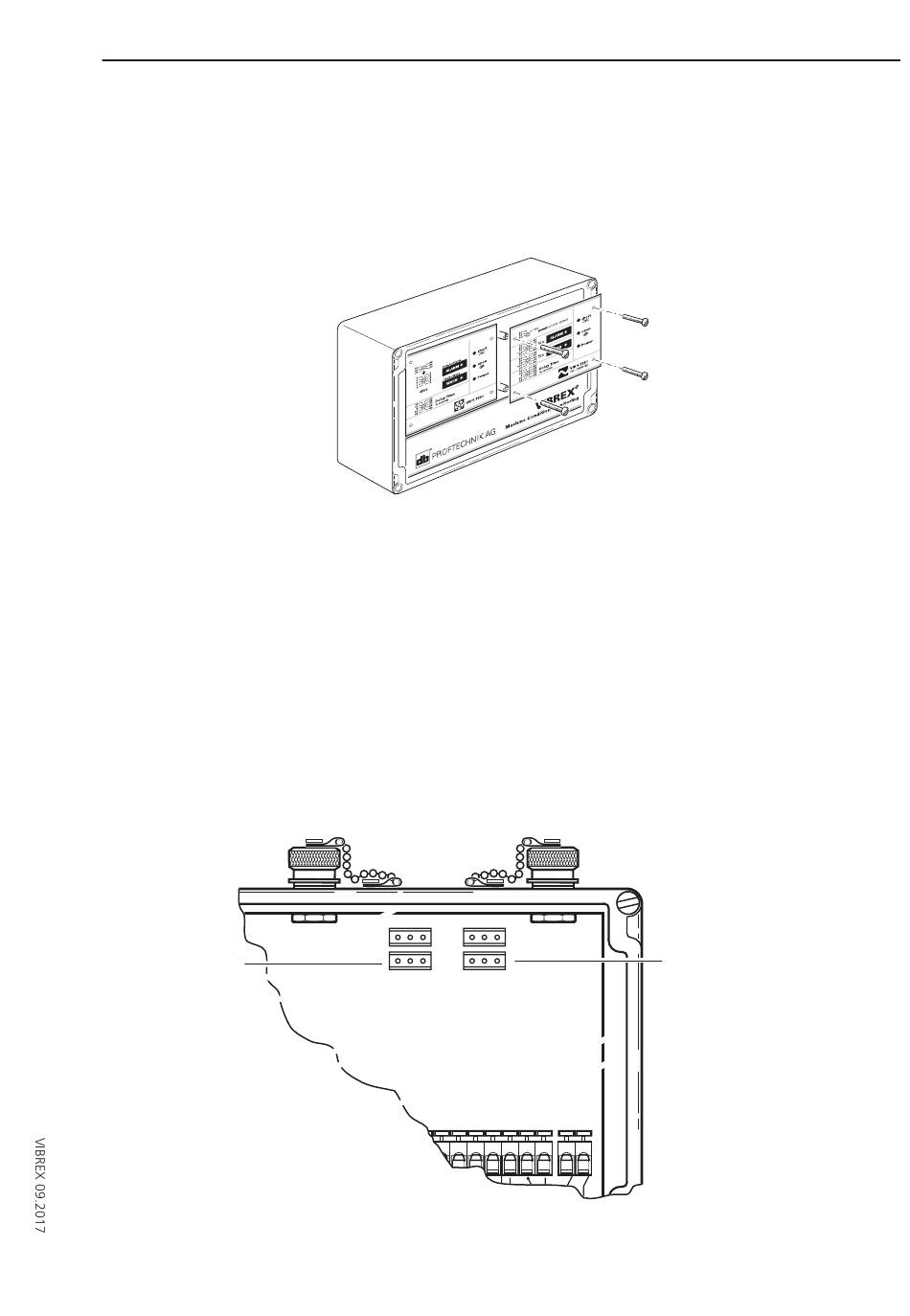

• Schrauben Sie das Modul fest, und stecken Sie das zweite
Modul bzw. das Leermodul ein.
• Bringen Sie den Gehäusedeckel am Grundgerät wieder
an.

VIBREX mit mV-Ausgang

Bevor Sie die Module der Sonderbaureihe in das Grundgerät
einbauen, prüfen Sie den Anschluß für die mV-Ausgänge
auf der Hauptplatine. Im Auslieferungszustand sind die
mV-Ausgänge für Schwingungsmodule angeschlossen - d.h.
blauer Steckverbinder am Stecker 'VIB'.
Falls Sie Module zur Wälzlagerüberwachung einbauen,
schließen Sie die Steckverbinder am Stecker 'SIM' an:
mV-Ausgang
(TNC-Buchse)
Linkes Modul
SIM: Wälzlager
VIB: Schwingung
Lieferumfang und Zusammenbau
VIB
VIB
SIM
SIM
Anschluß für mV-Ausgang
Rechtes Modul
SIM: Wälzlager
VIB: Schwingung
13
