2.10 Maßnahmen bei Störungen
2.10.1 Kontrolle der Einstellungen auf der IWS
0
0
I
I
Haken-Schalter

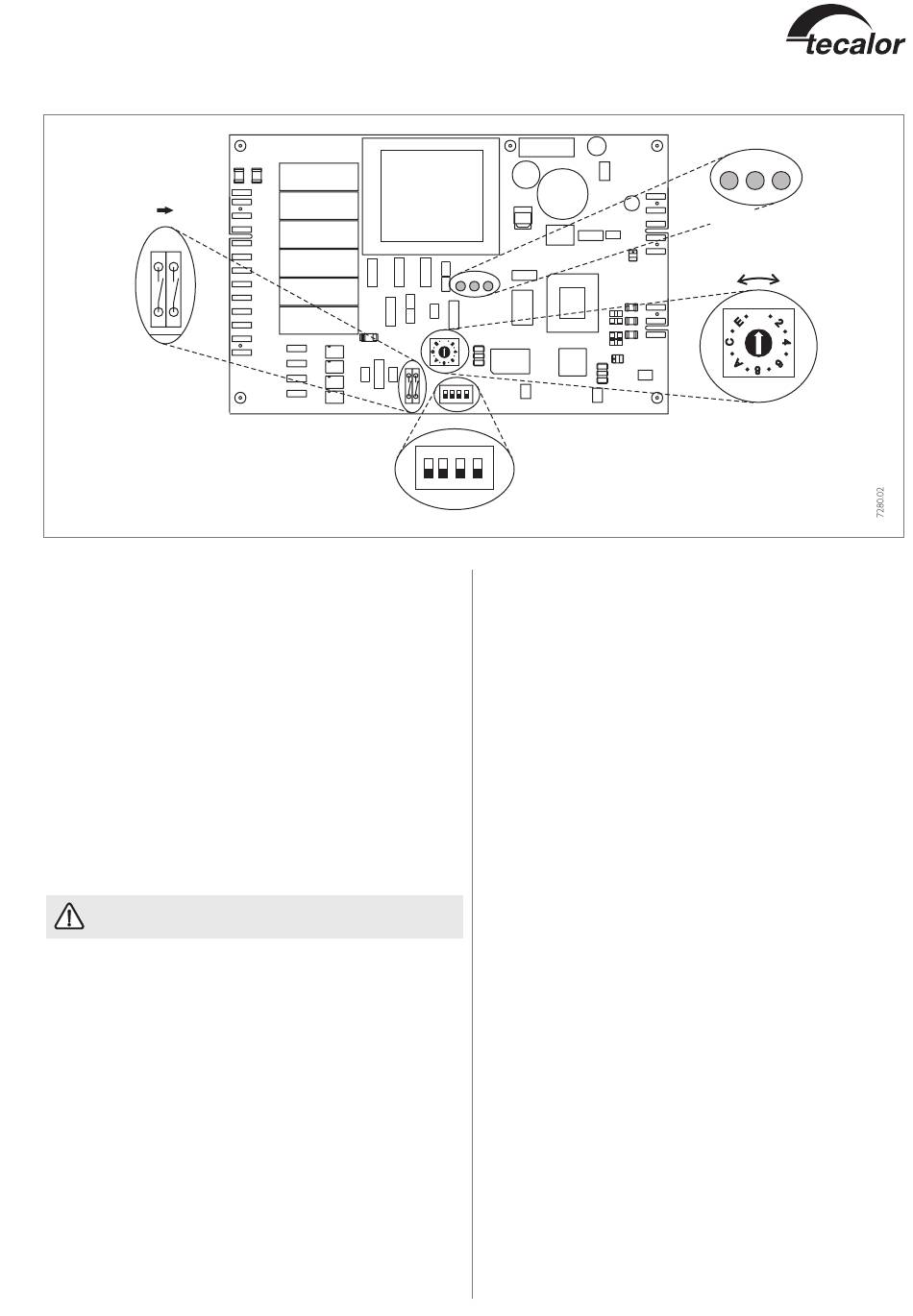

Abb. 18
Der Schaltkasten mit der "Internen Wärmepumpen Steuerung" (IWS)
ist nach dem Abnehmen der Fronthaube zugänglich. Im Folgenden sind
die für die TTF..SOL erforderlichen Einstellungen der IWS aufgeführt:
Drehschalter
Mit dem Drehschalter können die verschiedenen Verdichtersysteme
vorgewählt werden. Diese Einstellung wurde in Abhängigkeit des
Wärmepumpentyps für die TTF..SOL werkseitig auf 1 vorgenommen.
1
Einverdichter mit internen 2. WE (elektische Zusatzheizung)
Soll die TTF..SOL ohne einen internen 2. WE betrieben werden, so
muss der Drehschalter auf die Stellung
9
Einverdichter ohne internen 2. WE
gebracht werden. Bitte kontrollieren Sie, ob der Drehschalter
korrekt eingestellt ist.
Haken-Schalter
Bei der TTF..SOL müssen beide geschlossen sein.
Schiebeschalter
Die Schiebeschalter S1 und S2 haben für die TTF..SOL keine Funkti-
on.
Stellung Schiebeschalter S3
Schalter ON : SERVICE
Entsprechende Verdichter (vorgegeben durch die Einstellung des
Drehschalter) werden im Sekundenabstand eingeschaltet.
Stellung Schiebeschalter S4
Schalter ON : STAND-ALONE-Betrieb
Diese Betriebsart ist bei der TTF..SOL nicht möglich (und auch nicht
zweckmäßig, da die Regelung eingebaut ist). Der Schalter muss daher
immer auf OFF stehen.
Ld1
Ld2
Ld3
0
ON
1
2
3
4
ON
1
2
3
4
Schiebeschalter
Leuchtdioden
Rote LED: Blinken oder statisch:
Beim einmaligen Auftreten einer Wärmepumpenstörung blinkt die
LED.
Die Anlage wird abgeschaltet:
Treten innerhalb von 5 Betriebsstunden mehr als 5 Wärmepumpen-
störungen auf, wird die rote LED statisch. Die Anlage wird dauerhaft
abgeschaltet.
In beiden Fällen wird der Fehler in der Fehlerliste (Parameter 73) des
WPM aufgenommen. Nach Störungsbehebung kann nach 10 Minuten
der Betrieb wieder erfolgen; die LED erlischt.
Zum Löschen der Störungen auf der IWS muss der Parameter 78
angewählt und durch Drücken der PRG-Taste die IWS resetet wer-
den. Der interne Zähler wird damit auf Null gesetzt.
Wärmepumpenstörungen, die durch die LED angezeigt werden:
Hochdruckstörung / Niederdruckstörung, Sammelstörung und
Hardwarefehler auf der IWS. (siehe Parameter 73)
Grüne LED mitte: Blinkt während der Initialisierung und wird nach
erfolgreicher Vergabe der Busadresse statisch. Nur dann besteht die
Kommunikation zur SOL-SBK. Für TTF..SOL nur bei Regelungstausch
von Bedeutung, da sonst die Initialisierung im Werk erfolgt.
Grüne LED rechts: Leuchtet bei eingestelltem STAND-ALONE-
Betrieb ständig.
LD1
LD2
LD3
Leuchtdioden
0
2 S2
Drehschalter
37
