PHA...-F200*-R3*
Produktbeschreibung
4.3
Schnittstellen und Anschlüsse
Folgende Geräteanschlüsse befinden sich am Gerät:

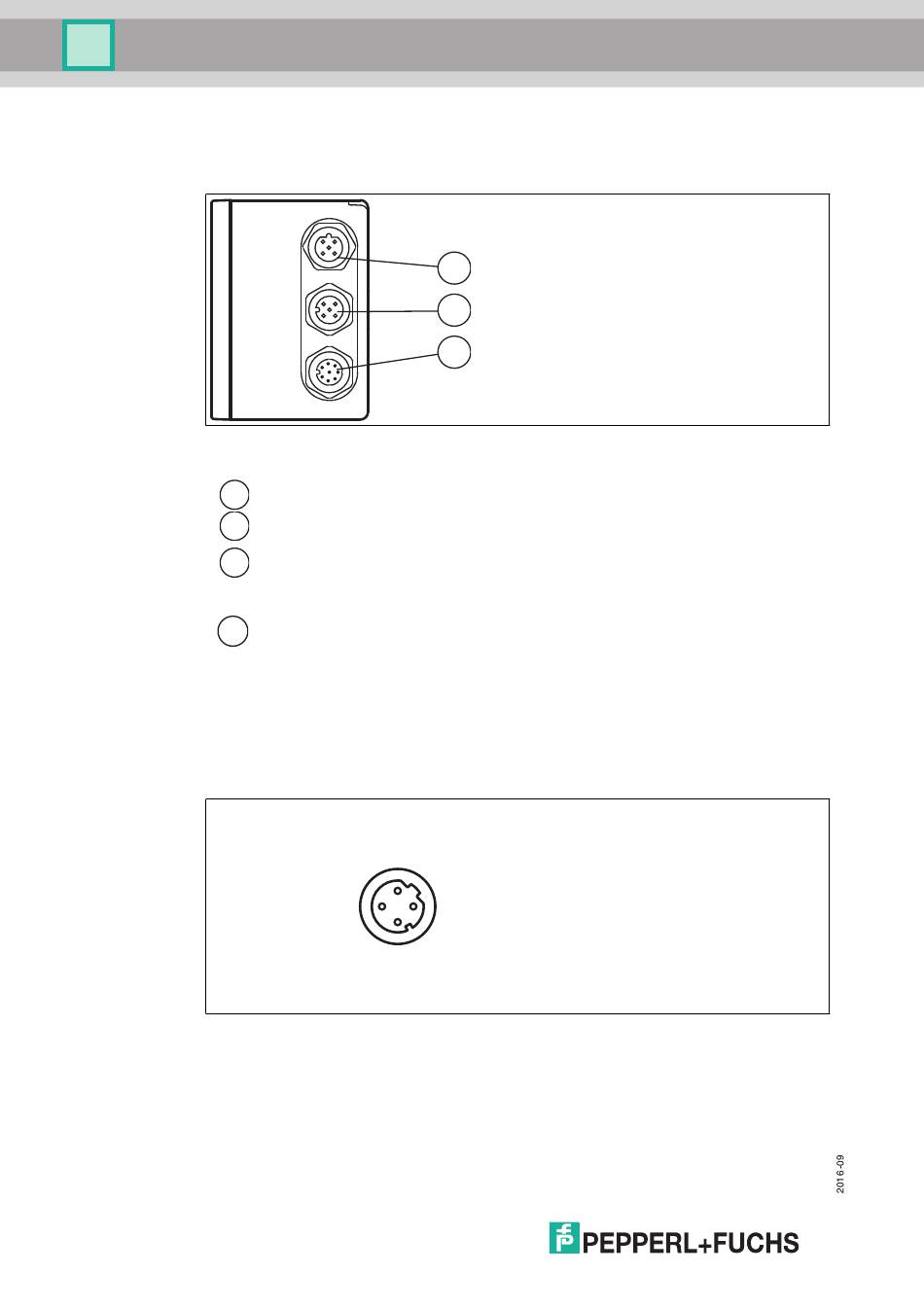

Abbildung 4.5 Geräteanschlüsse
1
2
3
1
An der Gehäuseseite befindet sich eine 4-polige M12-Buchse für den Anschluss
eines PC. Mit der Software "Vision Configurator" können Sie den Lesekopf
konfigurieren. Sie können diese Software unter www.pepperl-fuchs.de
herunterladen
Die Pin-Belegung der Service-Schnittstelle entnehmen Sie der folgenden Grafik:
Abbildung 4.6 Anschlussbelegung Service-Schnittstelle
1
2
3
4
12
LAN (Service-Schnittstelle, 4-polige M12-Buchse, D-kodiert)
RS422-Anschluss (SPS, 5-polige M12-Buchse)
24 V DC + IO (Spannungsversorgung, Eingänge und Ausgänge, 8-poliger M12-
Stecker)
Service-Schnittstelle
1
4
3
TX+ Ethernet
RX+ Ethernet
TX- Ethernet
RX- Ethernet
1
2
3
2
