Beispiel 1: Parallelanlage bestehend aus drei Wechselrichtern.

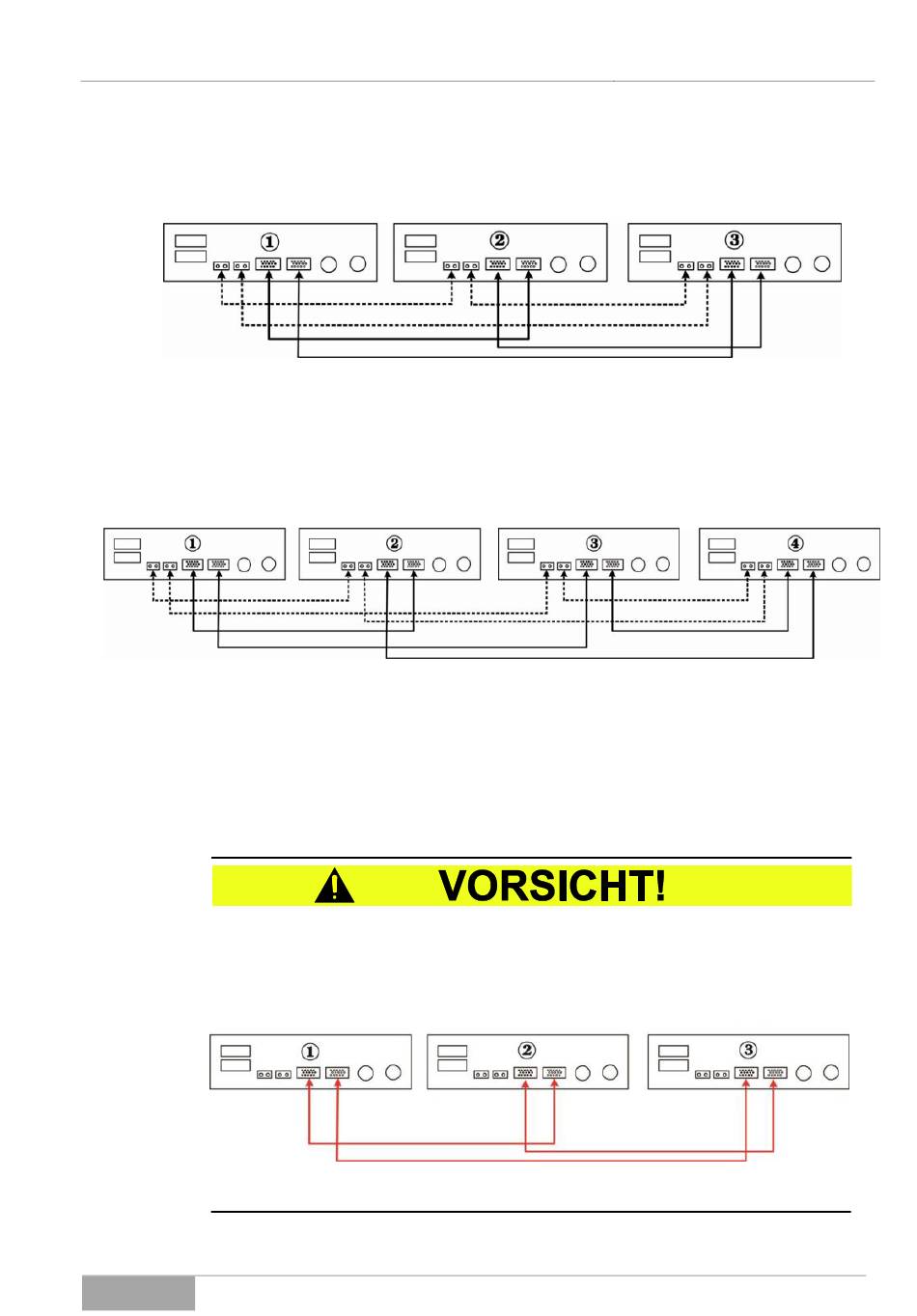

Abb. 16-3 Signalkopplung von drei SWRs (P1 -> P2 , P1 -> P2 , P1 -> P2 )
1 2 2 3 3 1
Beispiel 2: Parallelanlage bestehend aus vier Wechselrichtern.
Abb. 16-4 Signalkopplung von vier SWRs.
Beispiel 3: Drehstromanlage mit jeweils einem Wechselrichter pro Phase.
Innerhalb einer Drehstromanordnung darf lediglich die Parallel-Kopplung erfol-
gen. Da es sich hier um unterschiedliche Phasen handelt, dürfen die Strom-
ausgleichsleitungen nicht verwendet werden.
Abb. 16-5 Signalkopplung einer Drehstromanordnung, drei SWRs.
