SWR AX P1-3k, M1-4k, M1-5k

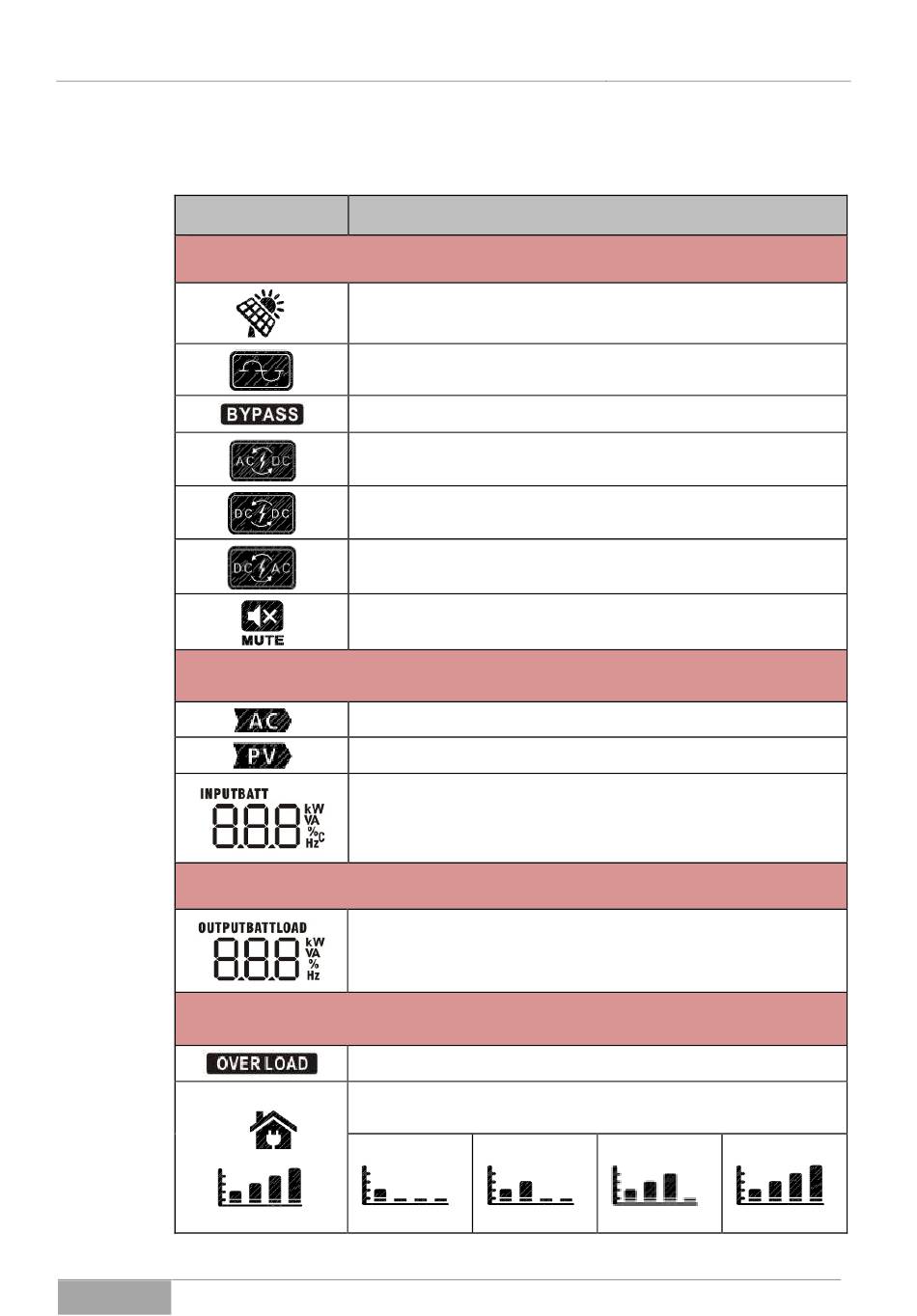

Zum besseren Verständnis sind die Inhalte der LCD-Anzeige nachfolgen detail-
liert aufgeführt:
Symbol / Feld:
-Betriebsinformationen-
-Eingangsinformationen-
-Ausgangsinformationen-
-Lastinformationen-
AX-Serie
Funktion / Inhalt:
Der Solarwechselrichter ist an die PV-Module angeschlos-
sen.
Der Solarwechselrichter ist an die Netz-Versorgung ange-
schlossen.
Verbraucher (Last) werden über das Netz versorgt.
Netz-Ladebetrieb: die Akkubank wird über das Netz gela-
den.
PV-Ladebetrieb: die Akkubank wird über die PV-Panels
geladen.
Inverter-Betrieb: die Verbraucher werden über den Inver-
ter versorgt.
Der Gerätealarm ist ausgeschaltet.
Die Werte-Anzeige nebenan gilt für den Netz-Eingang.
Die Werte-Anzeige nebenan gilt für den PV-Eingang.
Werte-Anzeige für alle Eingangsgrößen: Netzspannung,
Netzfrequenz, PV-Spannung, Akkubank-Spannung und
Ladestrom der Akkubank;
Werte-Anzeige für alle Ausgangsgrößen: Ausgangsspan-
nung, Ausgangsfrequenz, Last [in %, VA, W] und Entlade-
strom der Akkubank;
Anzeige: Überlast!
Ausgangslastanzeige in %, unterteilt in vier Stufen (Bal-
ken)
0 – 24 %
25 – 49 %
Gerätebeschreibung
50 – 74 %
75 – 100 %
29
