SWR AX P1-3k, M1-4k, M1-5k
4.1
Topologie und Aufbaukonzepte
Ziel ist die Realisierung verschiedenster „Eigenverbrauchskonzepte" (OFF
GRID SYSTEMS) durch den Einsatz der AX II Solarwechselrichter Serie abzu-
decken. Die klassische Insellösung ist durch eine vollständige Energie-
Autonomie geprägt (Abb. 4-2). Bei diesem Aufbau wird die Solarenergie der PV-
Module direkt dem Verbrauchernetz zur Verfügung gestellt. Gleichzeitig wird
überschüssige Energie gespeichert (Akkumulator Bank). Nachts und zu son-
nenarmen Zeiten erfolgt die Speisung der Verbraucher direkt aus der Akkubank.
Sollte die gespeicherte Energie der Akkubank nicht ausreichen erfolgt die Ab-
schaltung der Verbraucher.

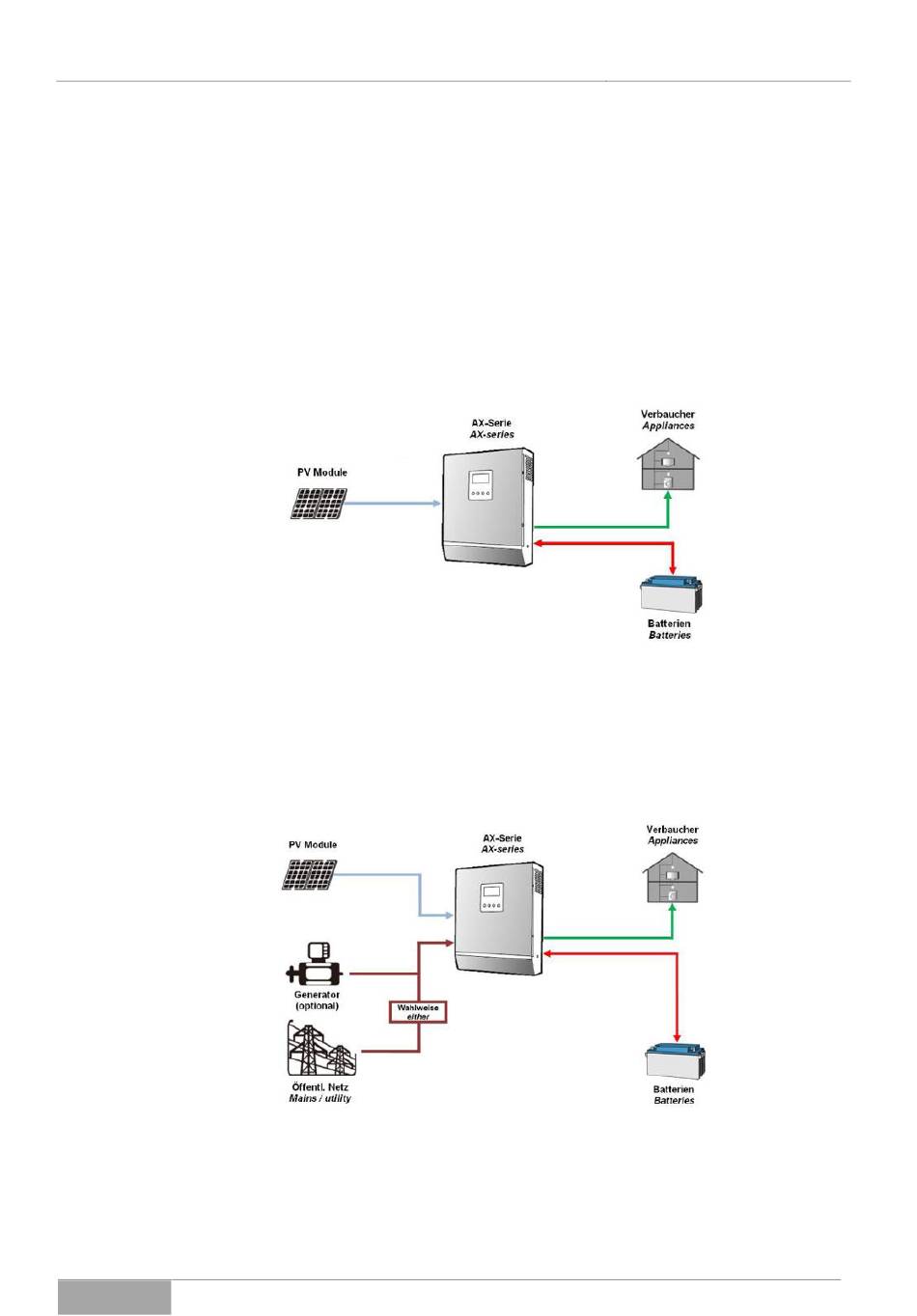

Abb. 4-2 Insellösung ohne Anschluss an das öffentliche Netz..
Durch den Anschluss der Anlage an das öffentliche Netz können die Verbrau-
cher jederzeit weiterversorgt werden, auch dann, wenn keine Solarenergie zur
Verfügung steht und die Akkubank bereits entladen ist (Abb. 4-3). Anstelle des
öffentlichen Netzes können auch alternativ Generatoren angeschlossen werden.
Abb. 4-3 Insellösung mit Anschluss an das öffentliche Netz.
Eine Leistungsanpassung an den gegebenen Leistungsbedarf der Verbraucher
erfolgt zum einen durch die Auswahl des geeigneten Wechselrichters von
1-5 kVA oder zum anderen bei höheren Leistungen durch das Parallelschalten
der Wechselrichter und der zugeordneten PV-Module (Abb. 4-4). Eine nachträg-
AX-Serie
Gerätebeschreibung
21
