4.4.1
Die Bedieneinheit
Über die Bedieneinheit (CONTROL PANEL) erreichen Sie alle Betriebszustände
und Informationen der Anlage. Die Bedieneinheit gliedert sich in die Bereiche:

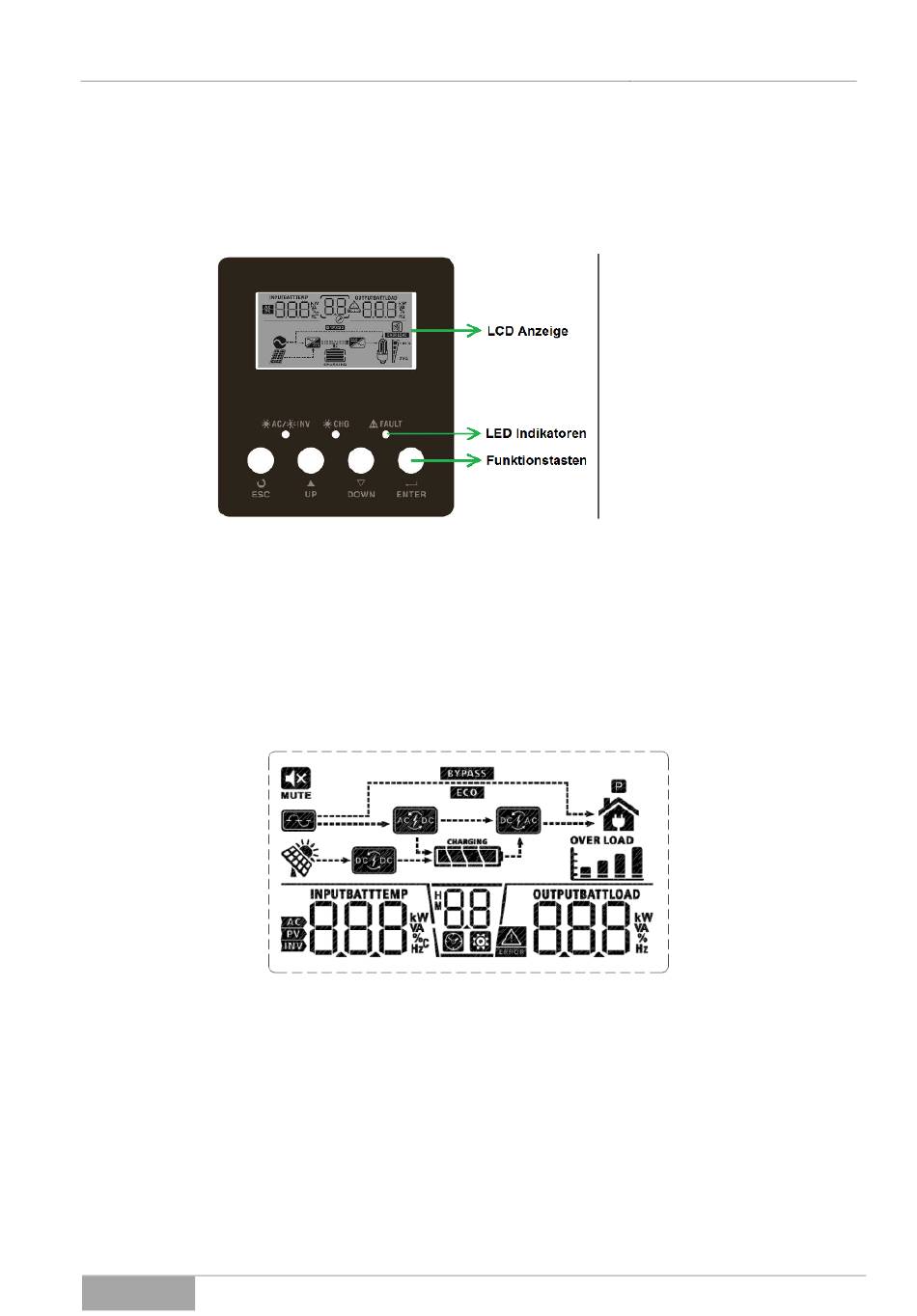

Abb. 4-7 Elemente der Bedieneinheit.
Die Bedieneinheit ist zusätzlich mit einer Hupe (BUZZER) ausgerüstet, um ge-
rade Warn- und Alarmmeldungen akustisch zu unterstützen.
Die LCD Informationsanzeige stellt graphisch die einzelnen Betriebsarten dar
und zeigt wichtige Betriebswerte und Parameter (Abb. 4-8).
Abb. 4-8 LCD-Anzeige der Bedieneinheit (Inversdarstellung).
AX-Serie
Gerätebeschreibung
−
LCD-Informationsanzeige;
−
LED-Statusanzeige;
−
Tastenfeldes /
Funktionstasten;
