SWR AX P1-3k, M1-4k, M1-5k
Die einphasige Parallelanlage ist ausgangsseitig dadurch gekennzeichnet, dass
analog zur Eingangsseite ausgehend der Sammelschienen jeder Wechselrichter
mit L, N, PE (parallel) verbunden ist.

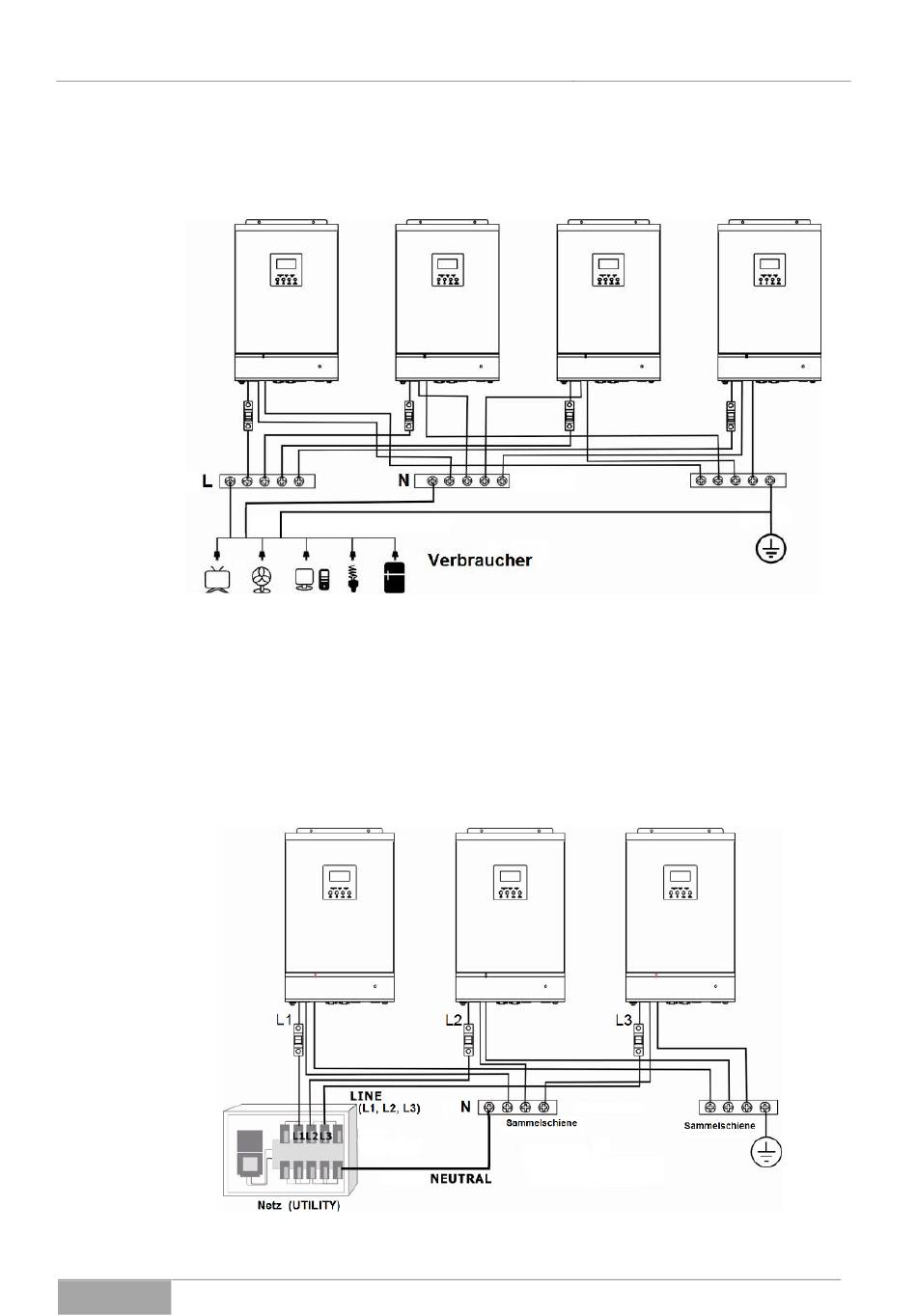

Abb. 6-22 Anschluss der Verbraucher einer einphasigen Parallelanlage.
6.4.3

Eingangs- / Ausgangsanschluss einer Drehstromanlage

Die dreiphasige Drehstromanlage ist eingangsseitig dadurch gekennzeichnet,
dass ausgehend der Sammelschienen jeder Wechselrichter mit N, PE (parallel)
verbunden ist. Die Phasen (L1, L2, L3) sind jeweils direkt zu den Wechselrich-
tern geführt.
Abb. 6-23 Anschluss der Netz-Versorgung einer Drehstromanlage (dreiphasig).
AX-Serie
Installation und Anschluss
49
