SWR AX P1-3k, M1-4k, M1-5k
Der oben angegebene Leitungsquerschnitt und -Absicherungen variiert je nach
Anwendung und Einstellungen, so dass diese generell anwendungsspezifisch
festgelegt werden müssen.
Verwenden Sie generell Stiftkabelschuhe, um den Anschluss mit einem Leiter-
querschnitt von 10/16 mm² zu gewährleisten
Zum Anschluss der PV-Module gehen Sie bitte wie folgt vor:
•
•

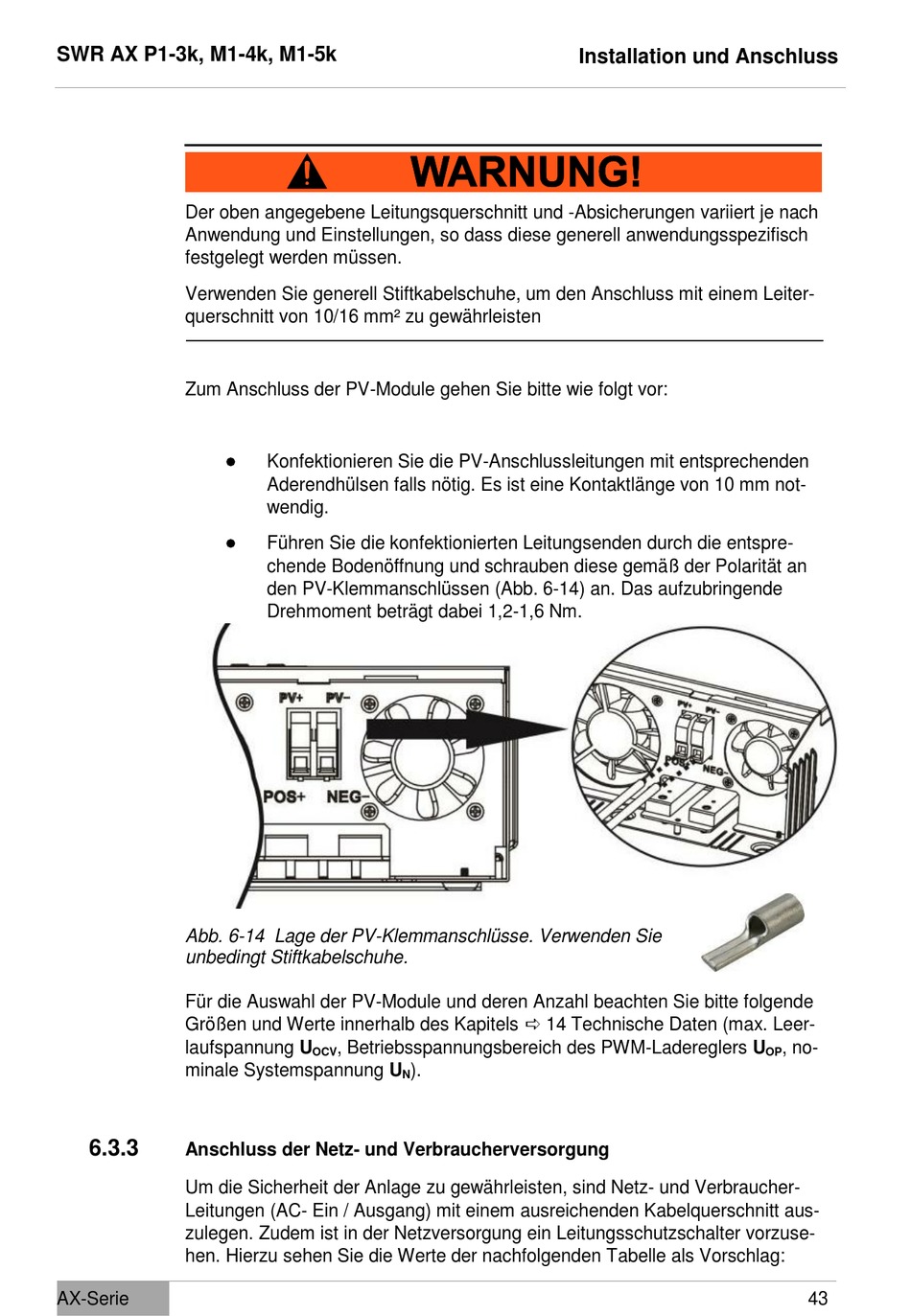

Abb. 6-14 Lage der PV-Klemmanschlüsse. Verwenden Sie
unbedingt Stiftkabelschuhe.
Für die Auswahl der PV-Module und deren Anzahl beachten Sie bitte folgende
Größen und Werte innerhalb des Kapitels 14 Technische Daten (max. Leer-
laufspannung U
minale Systemspannung U
6.3.3
Anschluss der Netz- und Verbraucherversorgung
Um die Sicherheit der Anlage zu gewährleisten, sind Netz- und Verbraucher-
Leitungen (AC- Ein / Ausgang) mit einem ausreichenden Kabelquerschnitt aus-
zulegen. Zudem ist in der Netzversorgung ein Leitungsschutzschalter vorzuse-
hen. Hierzu sehen Sie die Werte der nachfolgenden Tabelle als Vorschlag:
AX-Serie
Konfektionieren Sie die PV-Anschlussleitungen mit entsprechenden
Aderendhülsen falls nötig. Es ist eine Kontaktlänge von 10 mm not-
wendig.
Führen Sie die konfektionierten Leitungsenden durch die entspre-
chende Bodenöffnung und schrauben diese gemäß der Polarität an
den PV-Klemmanschlüssen (Abb. 6-14) an. Das aufzubringende
Drehmoment beträgt dabei 1,2-1,6 Nm.
, Betriebsspannungsbereich des PWM-Ladereglers U
OCV
).
N
Installation und Anschluss
, no-
OP
43
